9条旧路硬化改造工程施工CAD大样图设计

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 干线：否
• 位置：重庆
• 设计年代：近代
• 附属：中小桥涵

该资料为 [重庆]9条旧路硬化改造工程施工图设计

该资料项目为旧路硬化改造工程，原有公路为泥结碎石路面，属于村道。旧路平、纵面线形中，大部分平曲线半径均大于极限最小半径R=15m，回头曲线最小半径R=10m，且纵坡未超过12%，故按照《重庆农村公路建设管理办法》标准建设执行。

但是由于地形条件限制，旧路段存在部分半径较小以及纵坡较大处。因此该路段采取加强交安实施、降速、限速等措施，达到消除隐患，保障行车安全的目的。

故该资料中充分利用现有路基，对旧路平、纵面线形不作调整。

······

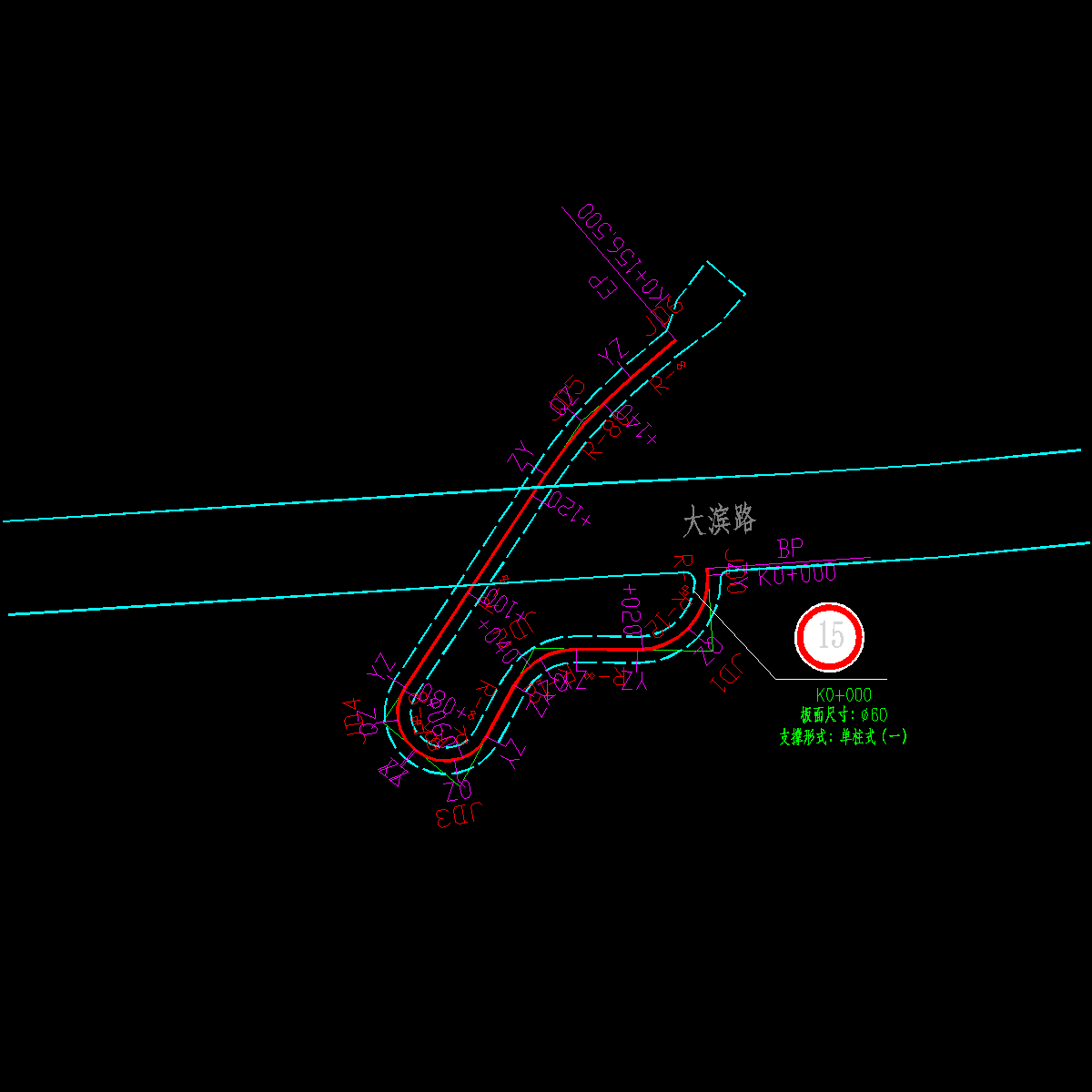

道路平面图

路侧护栏设计图

波形护栏大样图

波形梁端头大样图

护栏构件大样图

橡胶减速带大样图

路面结构大样图

钢筋混凝土圆管涵

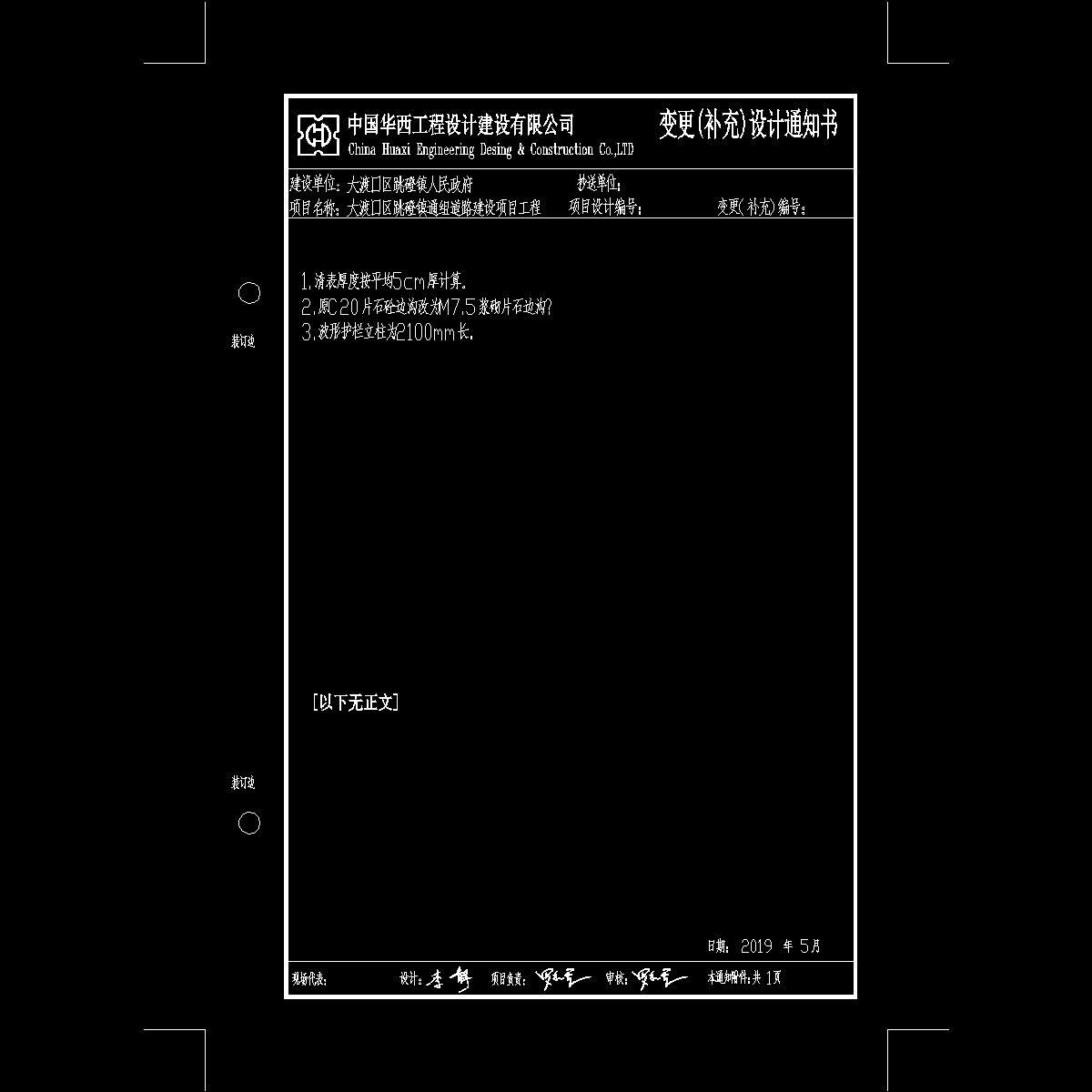

图纸补充说明.dwg

s1-1项目地理位置图.dwg

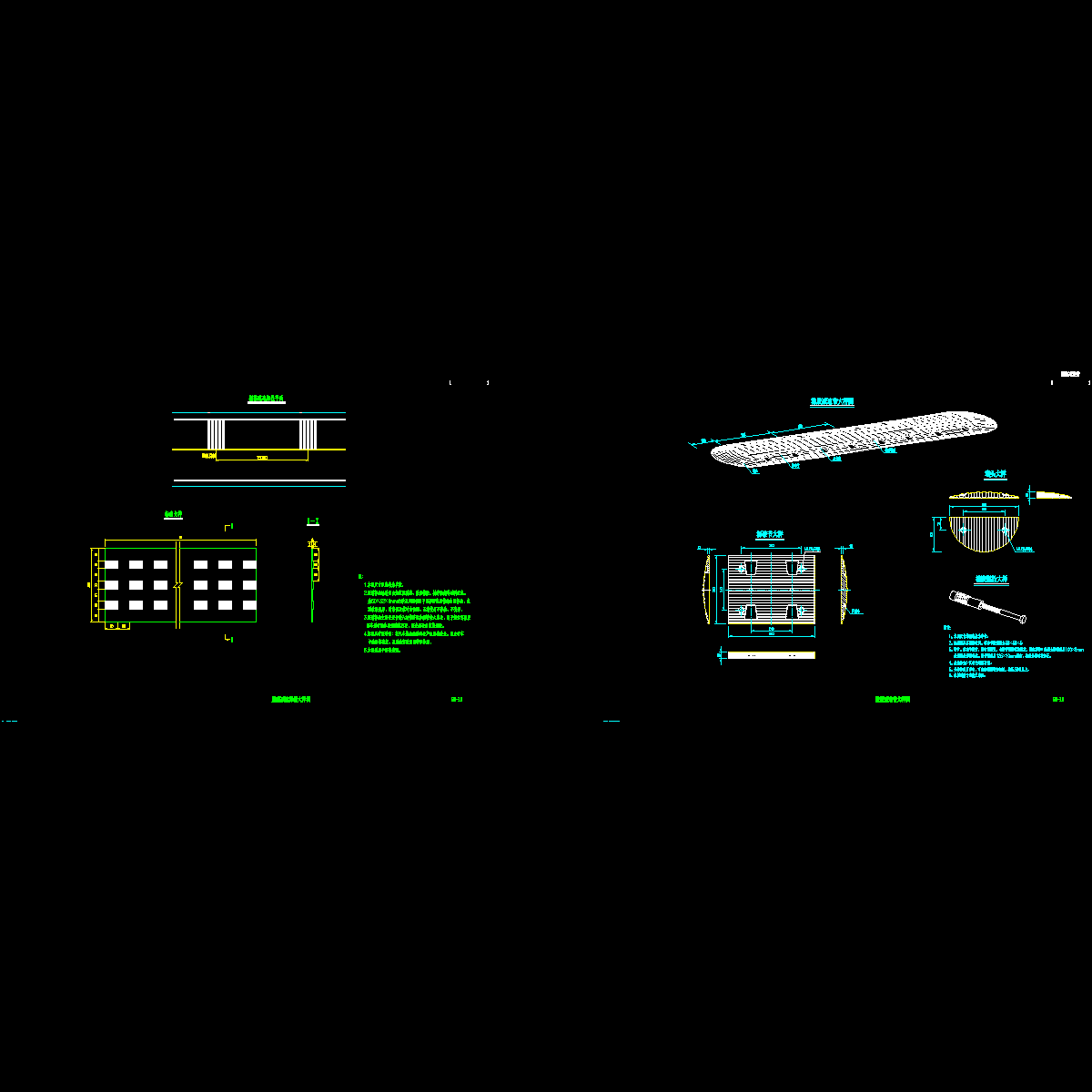

s2-11减速带大样图.dwg

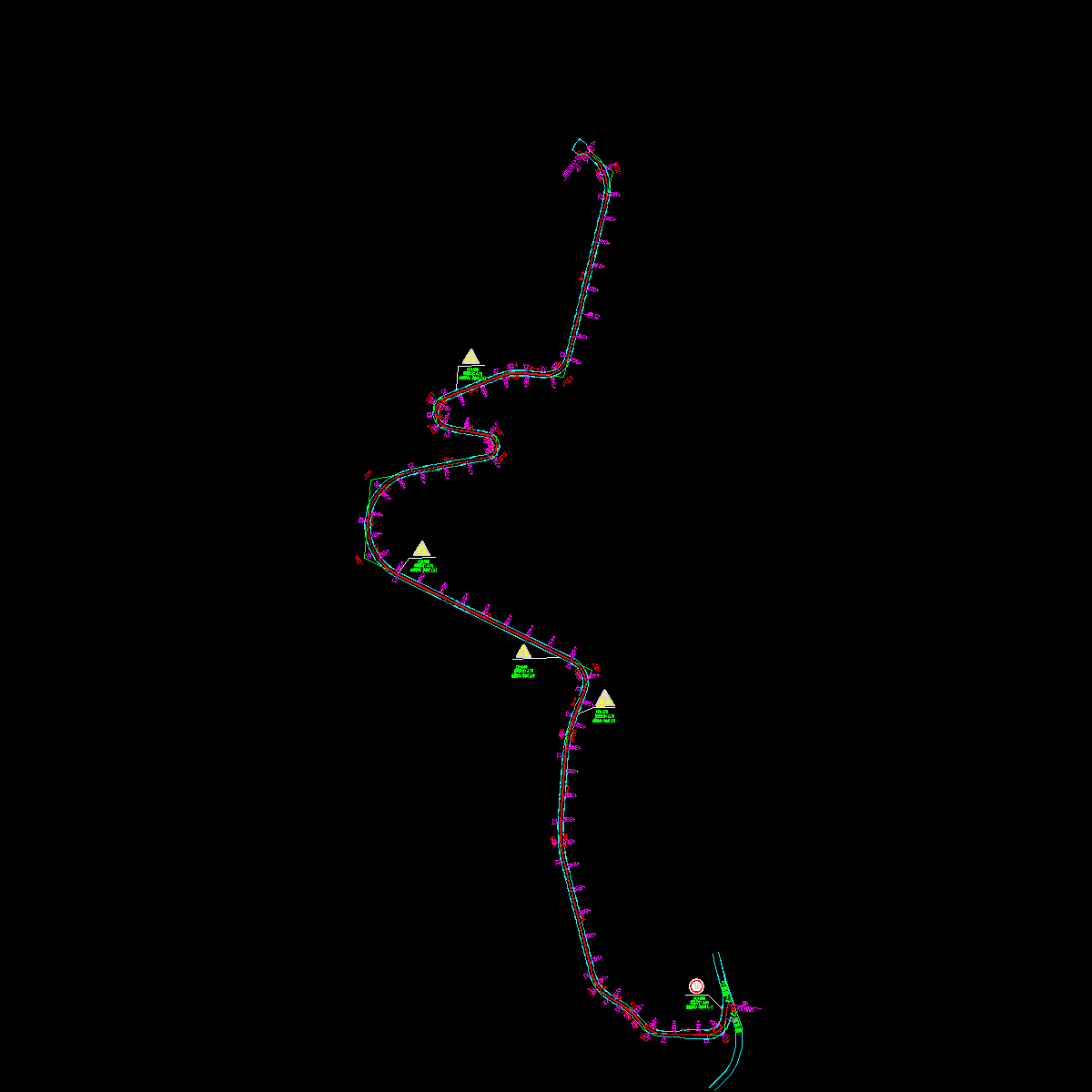

s2-12-1路标志平面布置图.dwg

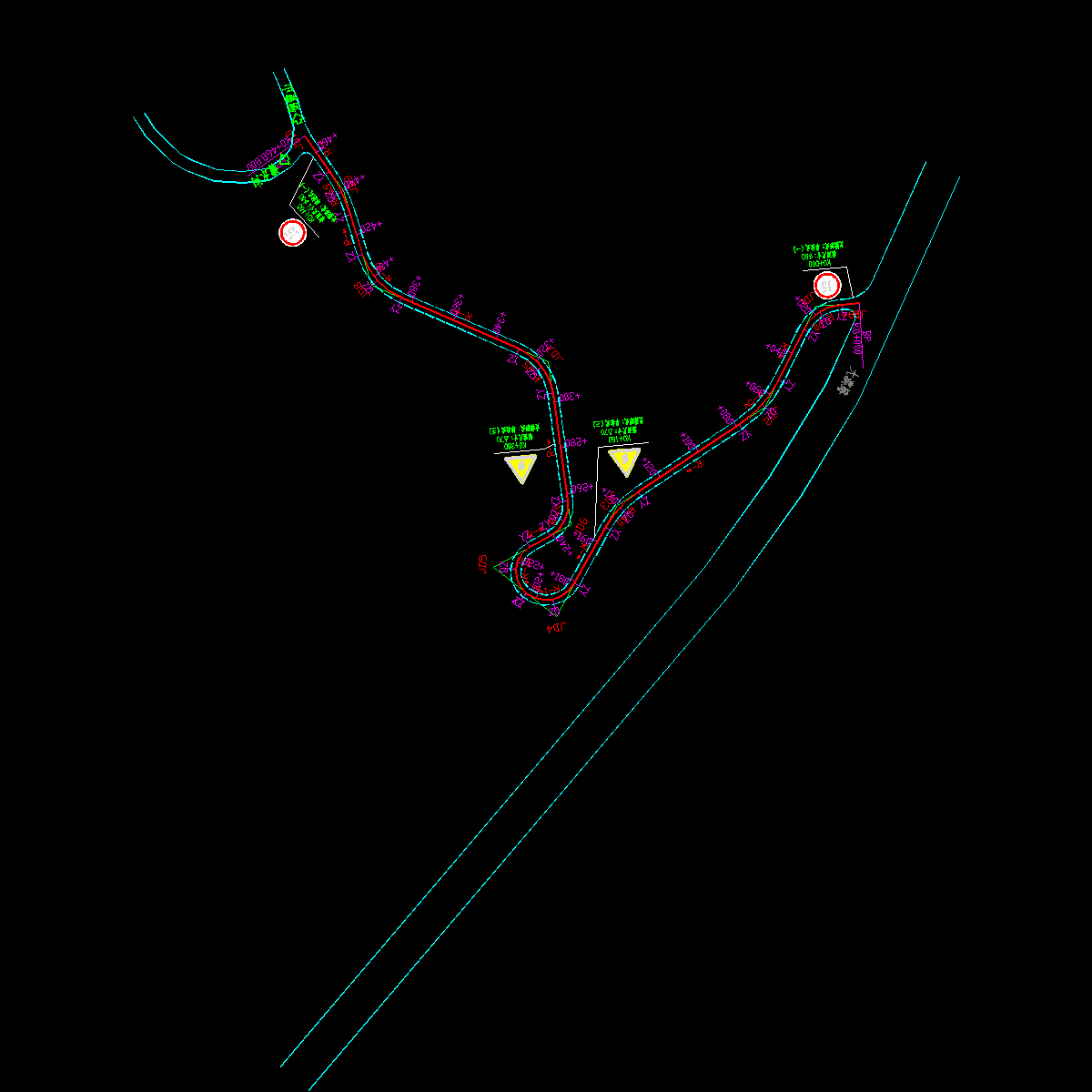

s2-12-2路标志平面布置图.dwg

s2-12-3路标志平面布置图.dwg

s2-12-4路标志平面布置图.dwg

s2-12-5路标志平面布置图.dwg

s2-12-7路标志平面布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
