新建铁路线40 56 40连续梁施工大样图（设计院）(钢筋布置图).

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 编制时间：近代
• 跨径大小和多跨总长：137m
• 承重构件受力情况：梁桥
• 使用年限：永久性桥
• 材料类型：预应力桥

附件详情

设计活载：中-活载
线路数目及等级：单线，客货共线。
设计速度目标值：160KM/H
工程所处环境为：碳化作用等级T2
施工方法：悬臂灌注法
箱梁梁体采用变高度为变截面箱梁，一联总长137.2。
图纸按直线出图，位于曲线上时箱体构造均按曲线设置，箱梁梁段分界线、横隔墙构造线及梁墙线均按曲线径向方向布置，边支座中心至梁端距离0.6m，计算跨度为（40 56 40）m，梁截面采用单箱单室，边支点及跨中梁高为2.6m，中支点梁高4.2m，梁底变化段采用二次抛物线，箱梁顶宽7.5m，底宽3.8m。
……
内容包括：
设计说明
桥面横向布置图
箱梁构造图
纵向预应力钢束布置图
纵向预应力钢束断面图
纵向预应力钢束大样图
竖向预应力钢筋布置图
0号梁段构造图
0号梁段钢筋布置图
各梁段构造图、钢筋布置图（19张）
中墩临时固结构造图
合龙段临时锁定构造图

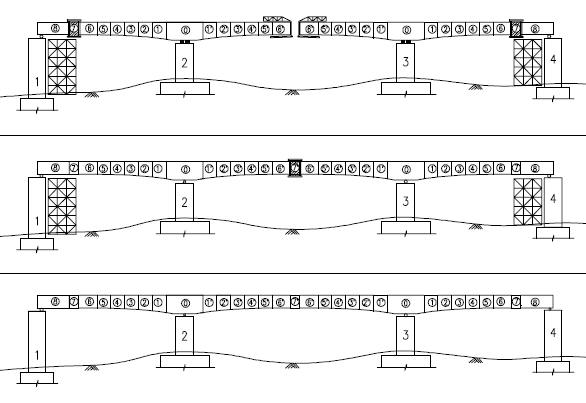

施工顺序示意图
支座布置及安装图
挡碴墙构造及钢筋布置图
梁端伸缩缝构造图
桥面排水管布置图
桥面泄水管构造及安装图
人行道钢栏杆构造及底座钢筋布置图
桥面汇水示意图
进人孔加强钢筋布置图
防震落梁措施图
施工挠度表
……
共计45张图

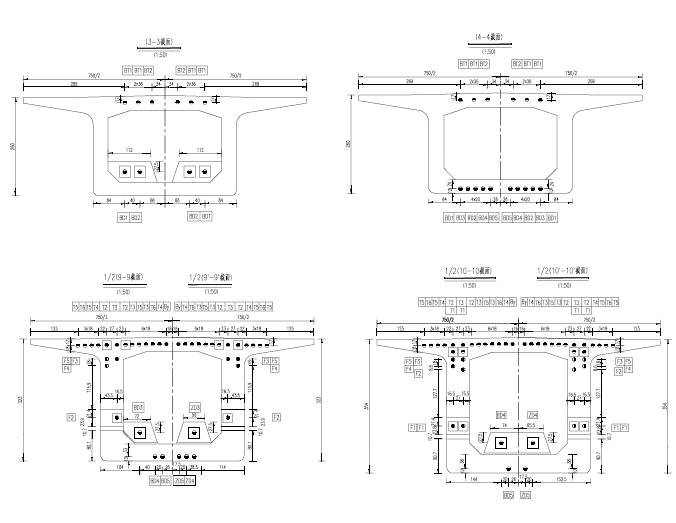

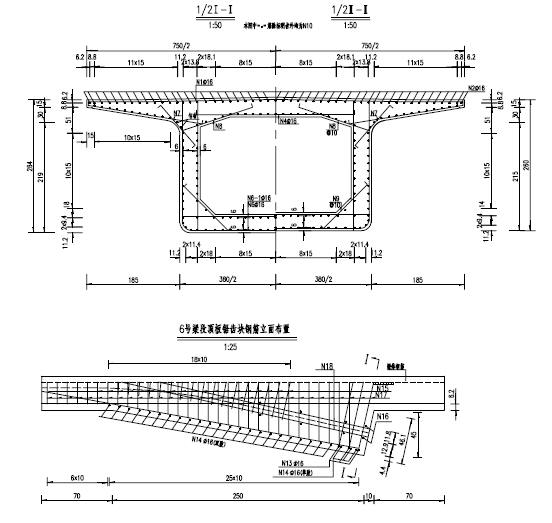

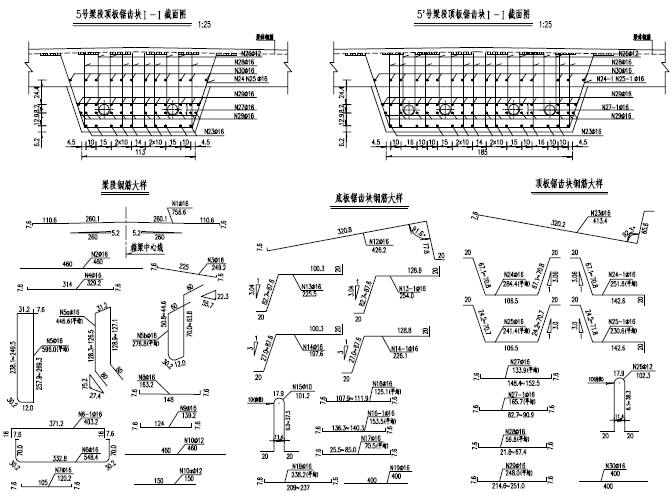

梁段钢筋大样

中墩临时固结构造图

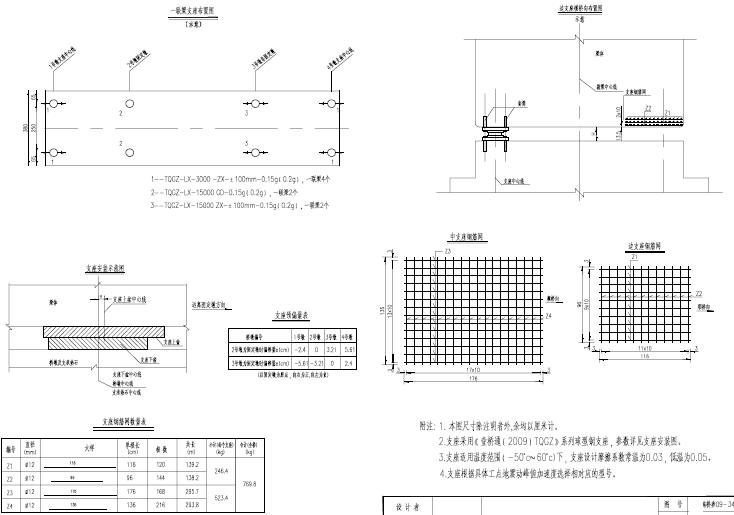

支座布置及安装图

挡碴墙构造及钢筋布置图

进人口加强钢筋布置图

人行道钢栏杆构造及底座钢筋布置图

合拢段临时锁定构造图






以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
