至新建铁路道岔梁桥32 3×55 32m预应力混凝土连续梁设计CAD大样图(普通钢筋布置图)(dwg)

tiantianuu · 发表于 2020-6-22 21:53:10

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

使用性：公铁两用桥
承重构件受力情况：梁桥
材料类型：预应力桥

附件详情

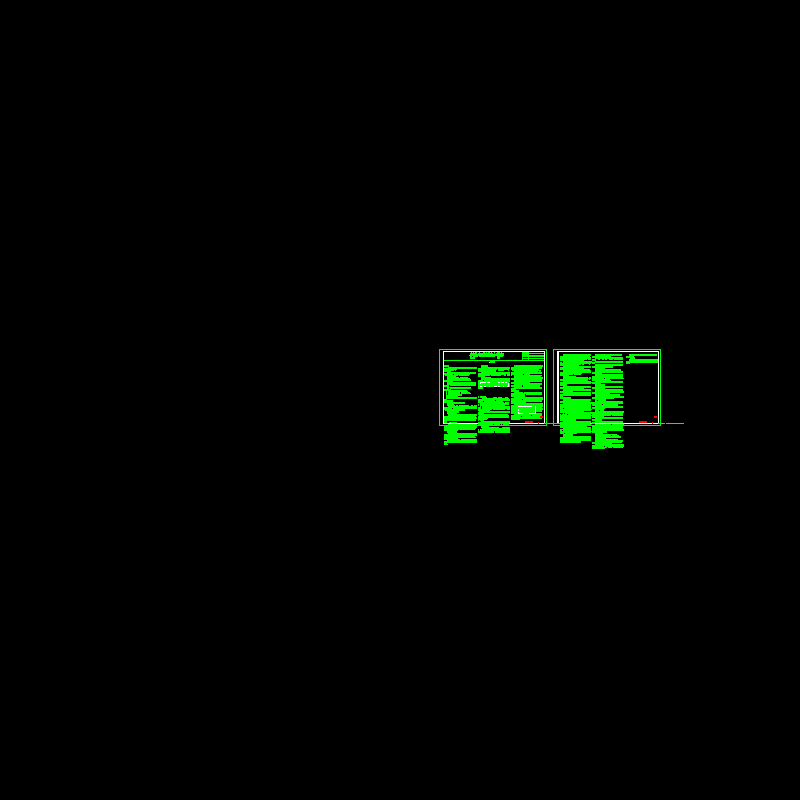

1 说明书（一）
2 说明书（二）
3 桥面布置示意图（一）
4 桥面布置示意图（二）
5 主梁一般构造图（一）
6 主梁一般构造图（二）
7 主梁一般构造图（三）

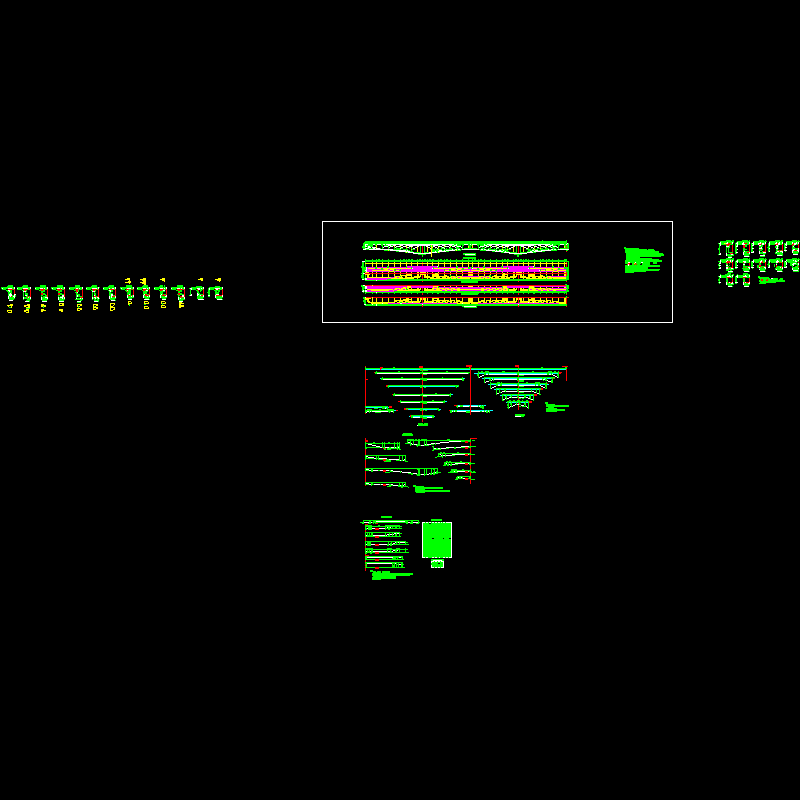

8 纵向预应力钢束布置图（一）
9 纵向预应力钢束布置图（二）
10 纵向预应力钢束大样图（一）
11 纵向预应力钢束大样图（二）
12 纵向预应力钢束大样图（三）

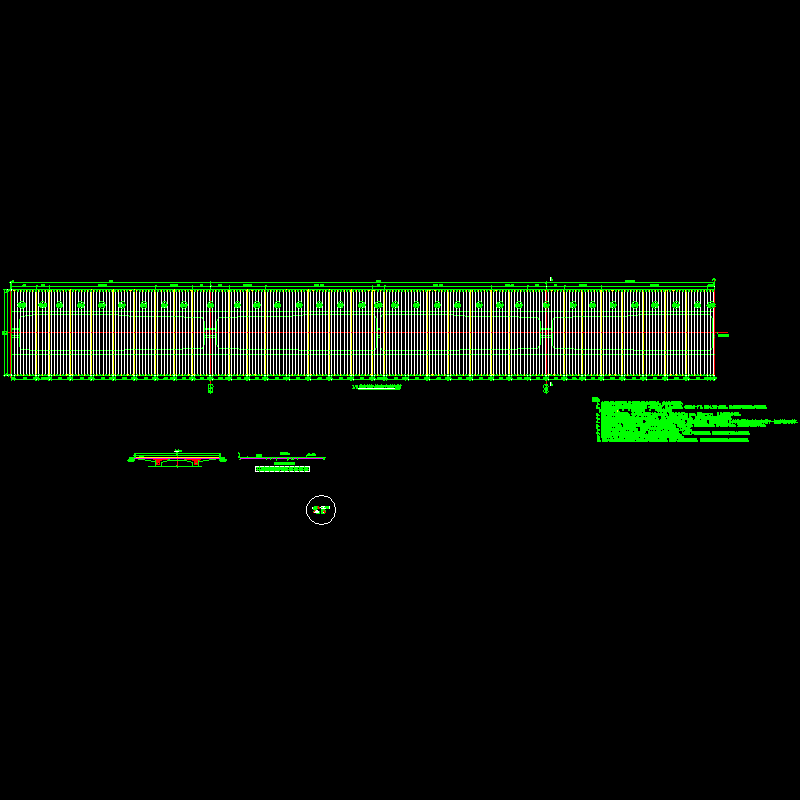

13 横向预应力钢筋布置图

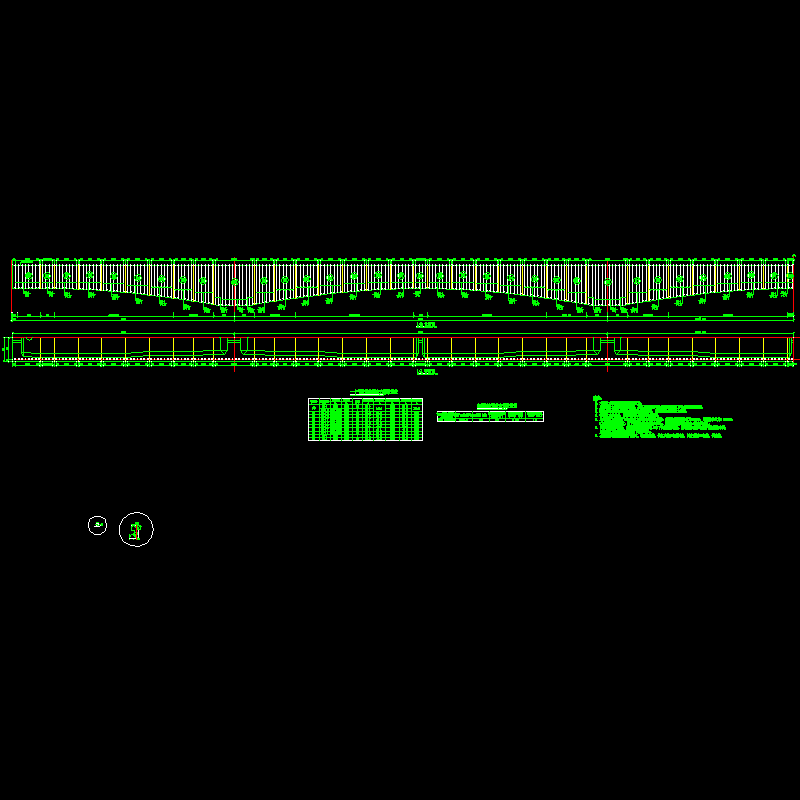

14 竖向预应力钢筋布置图

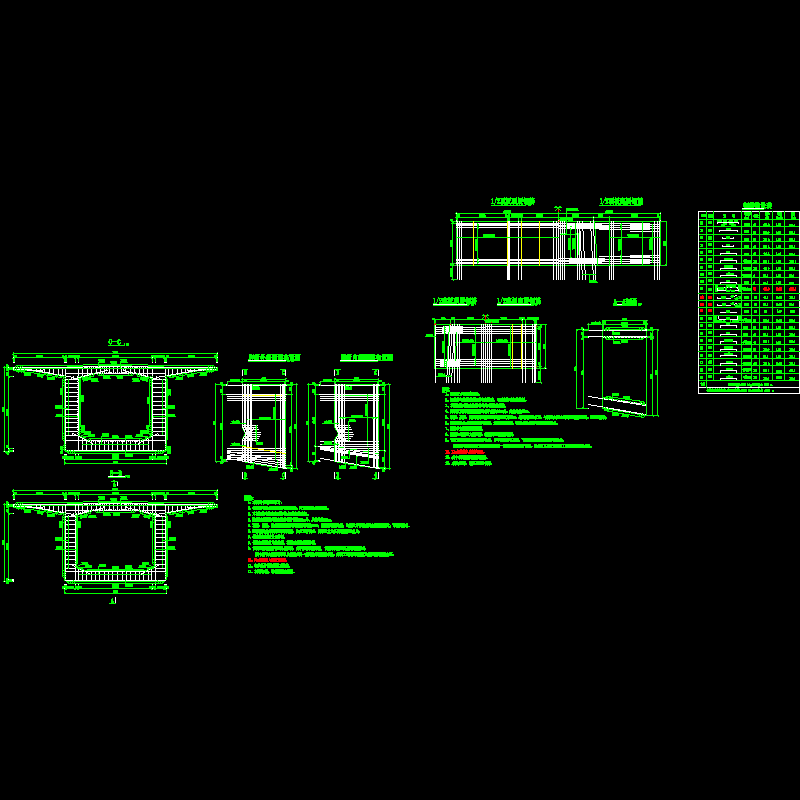

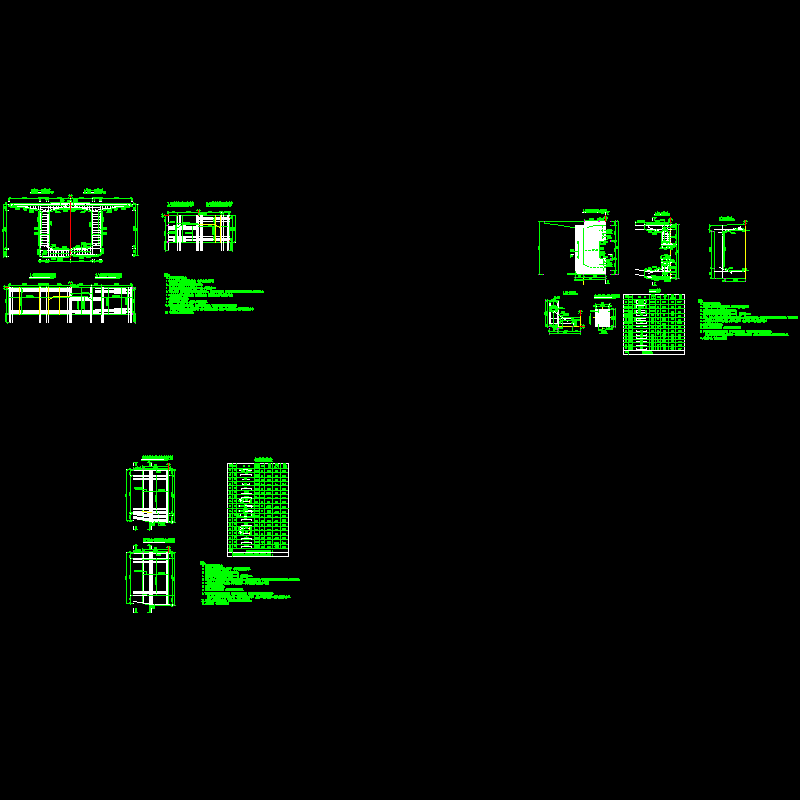

15 S0节段普通钢筋布置图（一）
16 S0节段普通钢筋布置图（二）
17 S0节段普通钢筋布置图（三）
18 S1节段普通钢筋布置图（一）
19 S1节段普通钢筋布置图（二）
20 S2节段普通钢筋布置图（一）
21 S2节段普通钢筋布置图（二）
22 S3节段普通钢筋布置图（一）
23 S3节段普通钢筋布置图（二）
24 S4节段普通钢筋布置图（一）
25 S4节段普通钢筋布置图（二）
26 S5节段普通钢筋布置图（一）
27 S5节段普通钢筋布置图（二）
28 S6节段普通钢筋布置图（一）
29 S6节段普通钢筋布置图（二）
30 S7节段普通钢筋布置图（一）
31 S7节段普通钢筋布置图（二）
32 边跨合拢段普通钢筋布置图
33 中跨合拢段普通钢筋布置图（一）
34 中跨合拢段普通钢筋布置图（二）
35 边跨现浇段普通钢筋布置图（一）
36 边跨现浇段普通钢筋布置图（二）
37 边跨现浇段普通钢筋布置图（三）
38 梁体封锚及锚下钢筋布置图
39 锯齿块钢筋布置图（一）
40 锯齿块钢筋布置图（二）
41 锯齿块钢筋布置图（三）
42 锯齿块钢筋布置图（四）
43 锯齿块钢筋布置图（五）
44 锯齿块钢筋布置图（六）
45 锯齿块封锚钢筋布置图
46 1、4号墩一般构造图
47 1、4号墩普通钢筋布置图
48 2、3号墩一般构造图
49 2、3号墩墩帽普通钢筋布置图
50 2号墩普通钢筋布置图
51 3号墩普通钢筋布置图
52 2、3号墩进人洞钢筋布置图
53 2、3号墩墩内检查设备图（一）
54 2、3号墩墩内检查设备图（二）
55 2、3号墩进人洞及爬梯图
56 2、3号墩检查设备围栏图
57 2、3号墩检查设备吊篮图
58 桥墩支承垫石钢筋布置图
59 施工顺序图（一）
60 施工顺序图（二）
61 施工阶段梁体挠度表
62 支座布置图
63 人行道栏杆、基础构造及钢筋布置图
64 人行道盖板、竖墙构造及钢筋布置图
65 挡碴墙构造及钢筋布置图
66 防护网构造及布置图
67 综合接地构造图
68 接触网支柱基础构造图（一）
69 接触网支柱基础构造图（二）
70 横向限位措施图

附件详情

主要建筑结构形式：
1．计算跨度为32 3×55 32m，边支座中心线至梁端0.65m，梁全长230.3m。梁高沿纵向按1.8次抛物线变化，中支点梁高6.0m，边支点及中跨中梁高3.5m，中跨跨中直线段长2m，边跨直线段长6.15m。
2．采用整体桥面形式，桥面板上设置高挡碴墙、电缆槽、人行道栏杆、接触网支柱，支柱内侧距离线路中心线距离应不小于3.1m。
3．截面采用单箱单室直腹板形式，顶板厚度除支点附近外均为45cm，腹板厚55～80cm，底板由跨中的50cm按二次抛物线变化至根部的80cm。顶板宽度14.06m，底板宽度7.0m。
箱梁两侧腹板与顶底板相交处均采用圆弧倒角过渡，箱梁悬臂板下设置通长的滴水槽。
梁体端部、支点处和跨中处共设置9道横隔板，端部横隔板厚度1.3m，中支点横隔板厚度2.0m，跨中横隔板厚度0.6m。横隔板及梁端底板设有孔洞，供检查人员通过。

施工方法及注意事项：
（一）悬臂施工时，要求对称浇筑，如难以实现，应控制两侧混凝土浇筑进度差不大于2立方米，且两侧施工不平衡荷载不超过20吨。
（二）墩梁临时固结措施：各中墩临时固结措施，应能承受中支点处最大不平衡弯矩28312kN.m和相应竖向反力23213kN，墩梁固结临时墩在横桥向必须支承在箱梁腹板范围内，其材料及构造由施工单位自行设计确定。此不平衡荷载考虑了中墩两侧梁体结构的不均匀性、施工不平衡荷载和风荷载影响，未考虑安全系数及一侧挂篮坠落的情况，设计临时固结构造时应酌留富裕量，并应在施工时加强挂篮锚固。
（三）本梁纵向、横向、竖向为预应力体系，钢筋、预应力管道密集，如发生冲突，允许进行局部调整。调整原则是先普通钢筋，后精轧螺纹钢筋、横向预应力筋，应保证纵向预应力钢束管道位置准确。预应力钢筋张拉槽处的梁体普通钢筋可切割，张拉完成后焊接恢复原状。同时应注意加强捣固，不得存在空洞或漏捣。
（四）钢束管道位置用定位钢筋固定，定位钢筋牢固焊接在钢筋骨架上。定位钢筋间距直线段不大于0.8m，曲线段适当加密至不大于0.5m。应保证锚垫板及喇叭管尺寸正确，喇叭管中心线应与锚垫板严格垂直，喇叭管和波纹管的衔接要平顺，不得漏浆，并杜绝堵孔道。
（五）压浆管道设置：对腹板束、顶板束在0号段管道中部设置三通管，中跨底板在合拢段横隔板附近管道设置三通管，边跨底板束在距边支座约10m附近管道设三通管，钢束长超过60m的按相距 20m左右增设一个三通管，以利于排气，保证压浆质量。
