荷载标准：铁路荷载为中一活载
道路净空：机动车道净高≥4.5m;人行道净高≥2.5m
铁路主体结构采用（5.5 14.0 5.5）m三孔框架。横向分为三节，长度分别为12.3米、12米、12米。
框架基础采用直径60高压旋喷桩，桩长15m，两侧U形槽采用直径60厘米的水泥搅拌桩基础。
立交桥基坑开挖深度达到6.9m，且处于深层软土层内，为了确保既有线运营和施工安全，基坑支护采用钻孔灌注桩。
工程量包括：基坑开挖、基坑围护、既有铁路加固、主体工程、顶进工程、附属工程
……
该资料包含：
目录
设计说明
形槽设计图
框架钢筋图
框架钢筋图
框架刃角
顶进工作坑滑板后背设计图
便梁支墩设计图
支护钻孔桩钢筋布置图
钻孔桩支护大样
线路加固设计图
专用线线路加固设计图
全桥布置图
桥址平面图
工程数量表
……
共计36张
支护钻孔桩钢筋布置图
刃角设计图
便梁支墩图
U形槽钢筋大样图
顶进工作坑

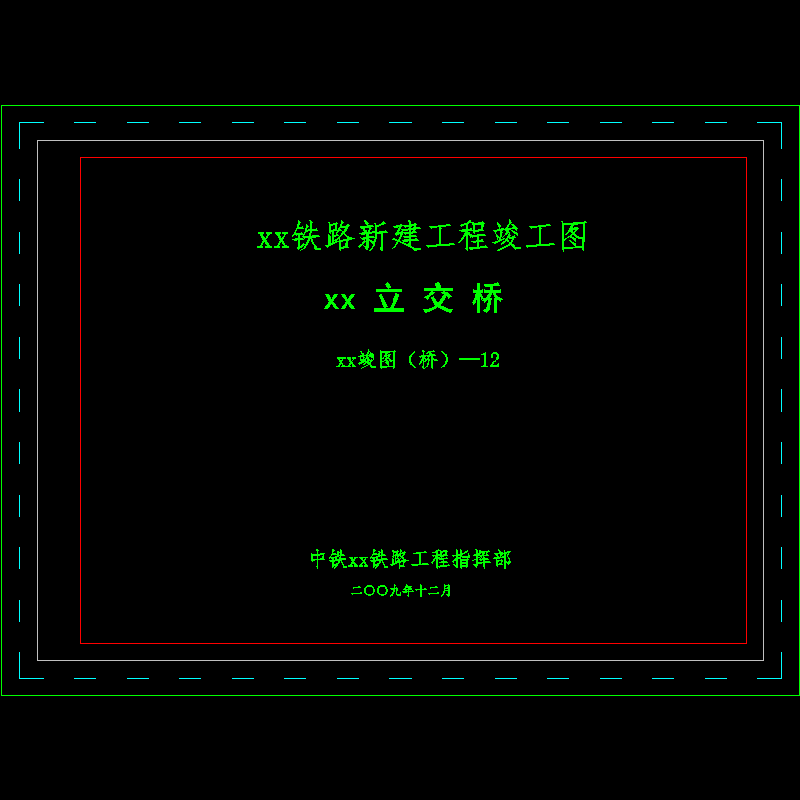

0-0封面.dwg

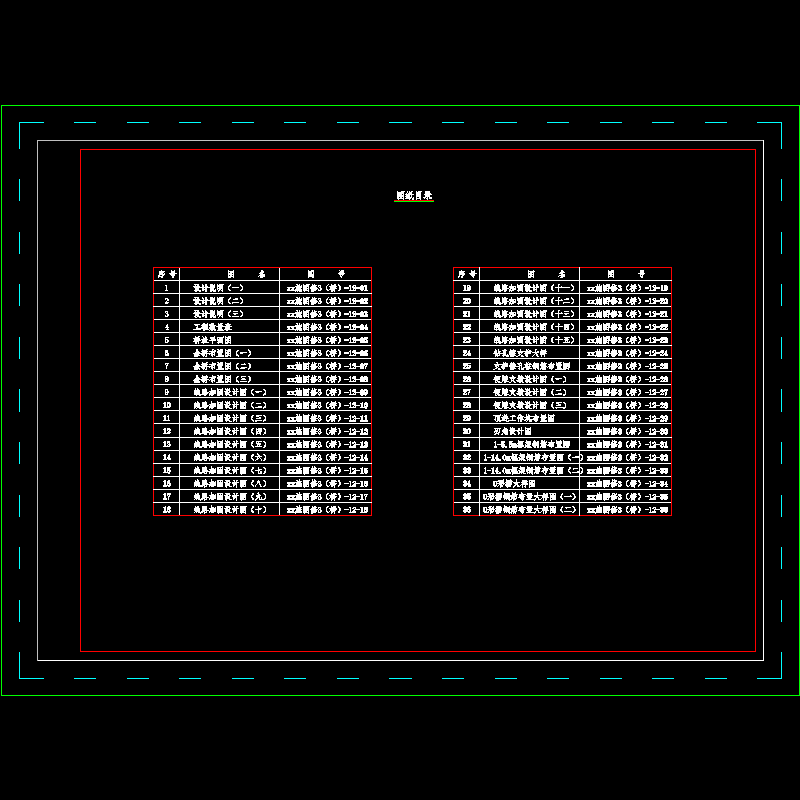

00-目录.dwg

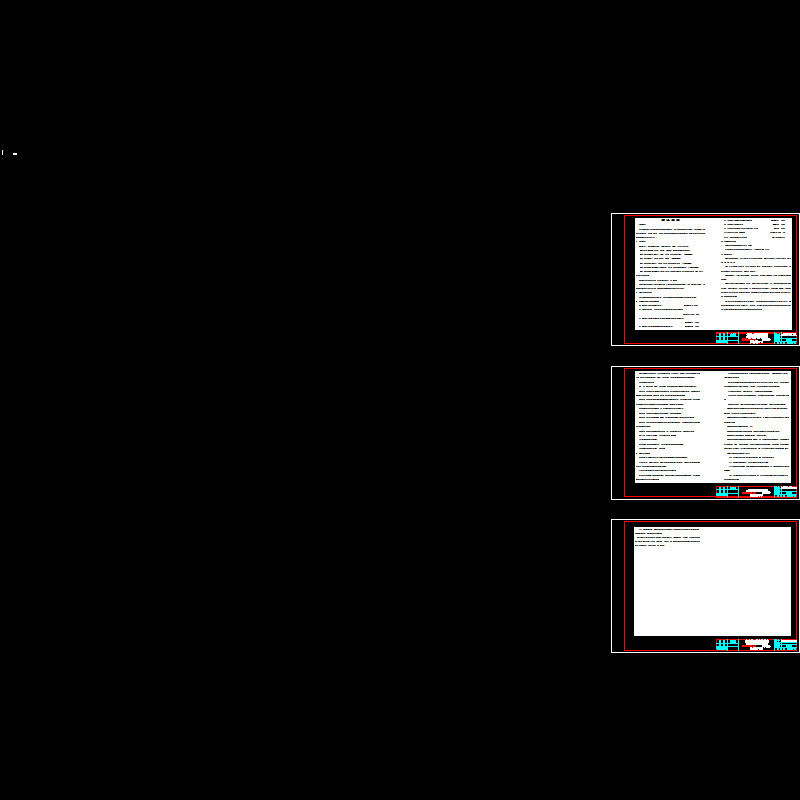

01~02-设计说明2000.dwg

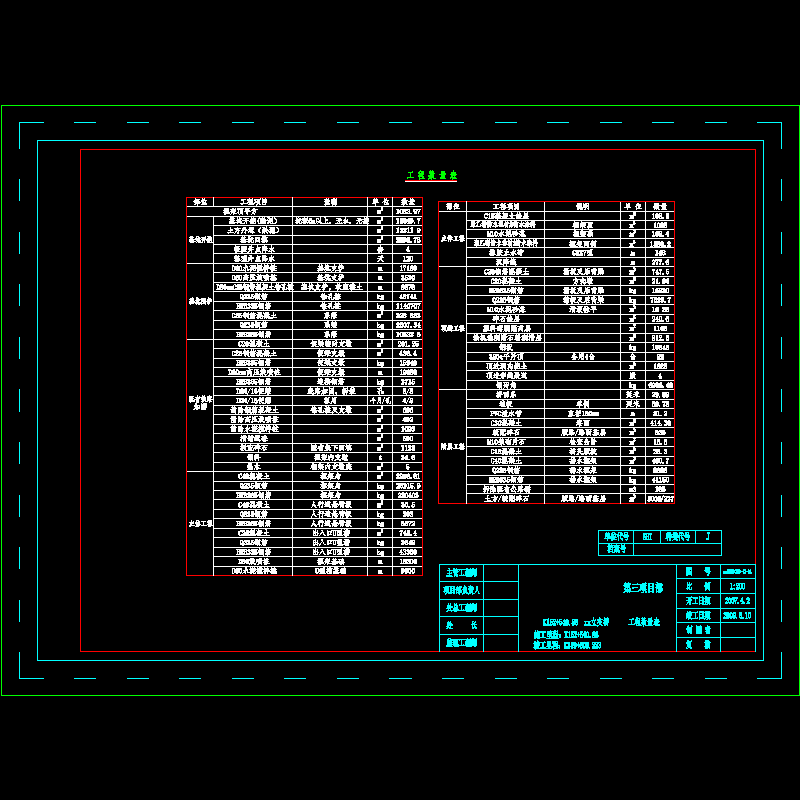

04b工程数量表.dwg

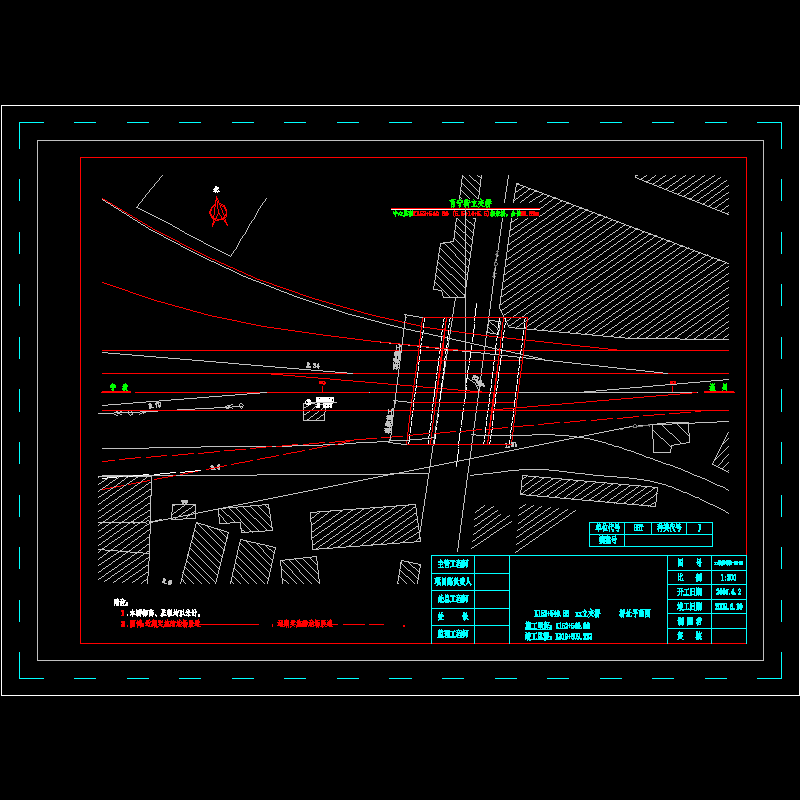

05桥址平面图.dwg
06-08全桥布置图.dwg

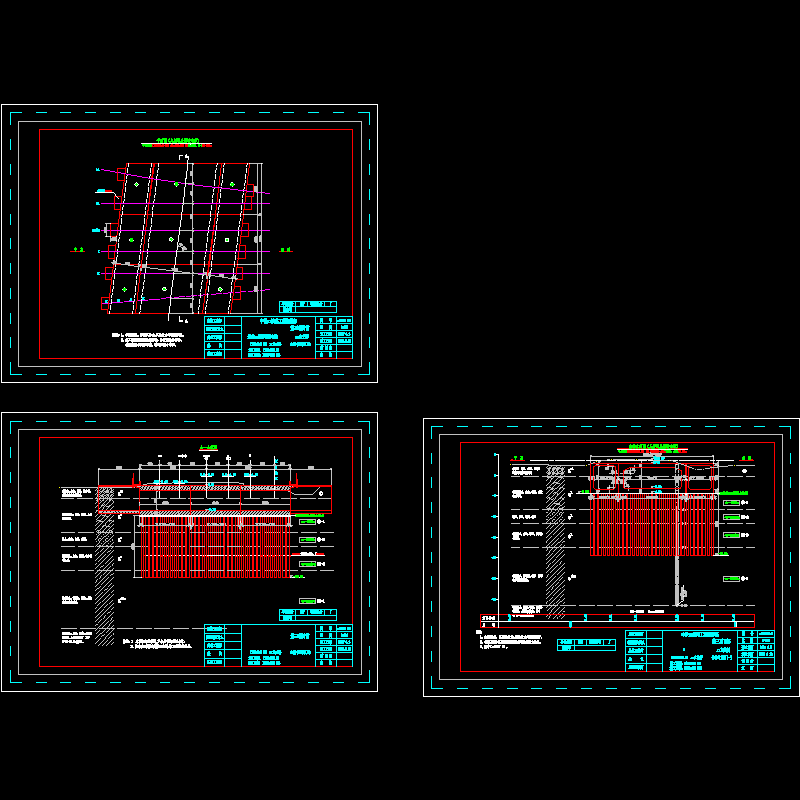

16-23线路加固设计图.dwg
24-钻孔桩支护大样.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
