一．悬浇预应力混凝土连续梁
1、0号块施工
当桥墩施工完成后，在桥墩两侧的0号块件范围内设置满堂支架，支架设置完成后对支架进行预压，且预压重量不小于箱梁自重……
（1）支架搭设与预压：
现浇0号、1号块支架搭设需要吊装大量的材料，包括贝雷纵梁、横梁，工字钢等大型构件，我标段届时在施工点前后搭设京珠高速防护棚架，做好改道指示标志及安全防护措施……
现浇梁施工之前，首先进行支架预压，预压方式采用编织袋装砂，堆码在底模上，预压重量取梁重的100%，以消除支架的非弹性变形，五天后，进行标高测量……
1.2.2箱梁支架检算:
①底模验算
底模采用δ＝18 mm的竹编胶合模板,直接搁置于间距L=0.2米的方木小楞上,按连续梁考虑,取单位长度(1.0米)板宽进行计算……
④满堂支架计算
每根立杆所承受的 竖向力按其所支撑面积内的荷载计算，忽略方木小楞自重不计，则大楞传递的集中力……
（三）支架预压
1、支架预压：
支架搭设完毕，为了消除支架与支架间、支架与方木间及地基的非弹性变形及支架的弹性变形，保证箱梁混凝土结构的质量，根据设计要求进行支架预压……
混凝土的养护：
梁体混凝土浇注后应立即进行养护，在养护期间，使混凝土表面保持湿润，防止雨淋、日晒……
（7）预应力施工
待梁体混凝土强度、龄期及弹性模量达到设计张拉强度值后，方可张拉……
2、悬臂浇注段施工
A、在0号块两端安装挂篮，挂篮自重应满足设计要求，不大于550KN，挂蓝安装就位后进行预压测试……
共32页

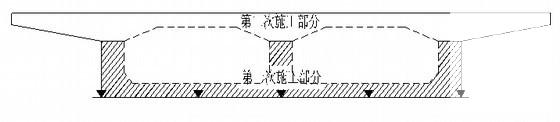

第 1 张图
