城市次干道排水工程CAD施工大样图设计28张(管道与检查井连接)(dwg)

[复制链接]

0

主题

0

帖子

875

积分

超级版主

Rank: 8Rank: 8

积分
875
发表于 2020-6-22 21:53:17 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 排水工程资料目录
  • 排水施工图设计说明
  • 排水平面布置总图
  • 综合管网标准横断面布置图
  • 排水 平面布置图
  • 雨水管道纵断面图
  • 污水管道纵断面图
  • 柔性管道砂石基础及 沟槽开挖 断面图
  • 柔性管道与检查井连接图
  • 120°砼基础及沟槽开挖断面图
  • 120°砼基础钢丝网抹带接口图
  • 污水检查井大样图(D≤500)
  • 雨水检查井大样图(D≤500)
  • 雨水检查井大样图(d600~d800)
  • 雨水检查井大样图(d1000、1200、d1350)
  • 双箅雨水口大样图
  • 排水检查井坐标表

附件详情

本道路全长0.582公里,本册图纸主要为排水部分施工图设计。
……
主要技术标准:
该资料所属道路等级为城市次干道Ⅲ级,采用的技术标准为:
设计行车速度:30公里/小时
最大纵坡:1.53%
路幅宽度:24米 车行道宽度:2×8米 人行道宽度:2×4米
车行道正常横坡:1.5% 人行道正常横坡:2%
一般路基段缘石高出路面的高度:15厘米
车辆荷载:公路I级
停车视距:≥30米
道路交通量达到饱和状态时设计年限:20年
……
排水管道的平面布置:
1)管道平面定线必须确保已有构筑物的安全。
2)雨、污水管由坐标定位,排水检查井之间管道按直线连接。管道竖向按管顶平接方式。
3)污水根据两侧地块开发情况预留过街支管,每间隔约90m预留一处过街支管。污水管道预留过街支管管径为d400。
……
共28张,编制于2013年。

00 排水工程图纸目录.dwg
00 排水工程图纸目录.dwg

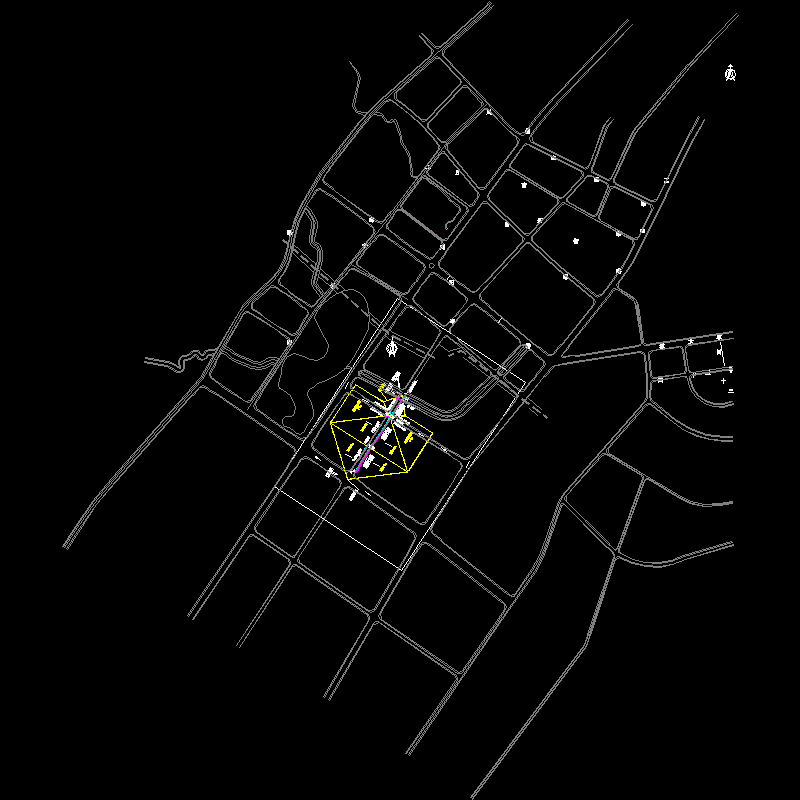

02 排水平面布置总图.dwg
02 排水平面布置总图.dwg
03 综合管网标准横断面布置图.dwg
03 综合管网标准横断面布置图.dwg
04 排水平面布置图.dwg
04 排水平面布置图.dwg

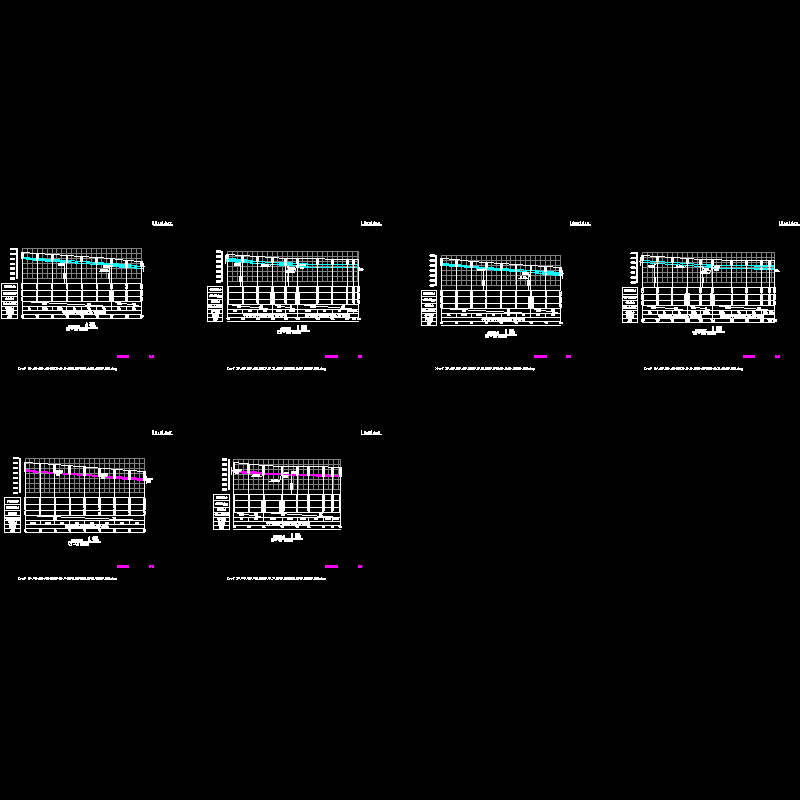

05-06 排水管道纵断面图.dwg
05-06 排水管道纵断面图.dwg

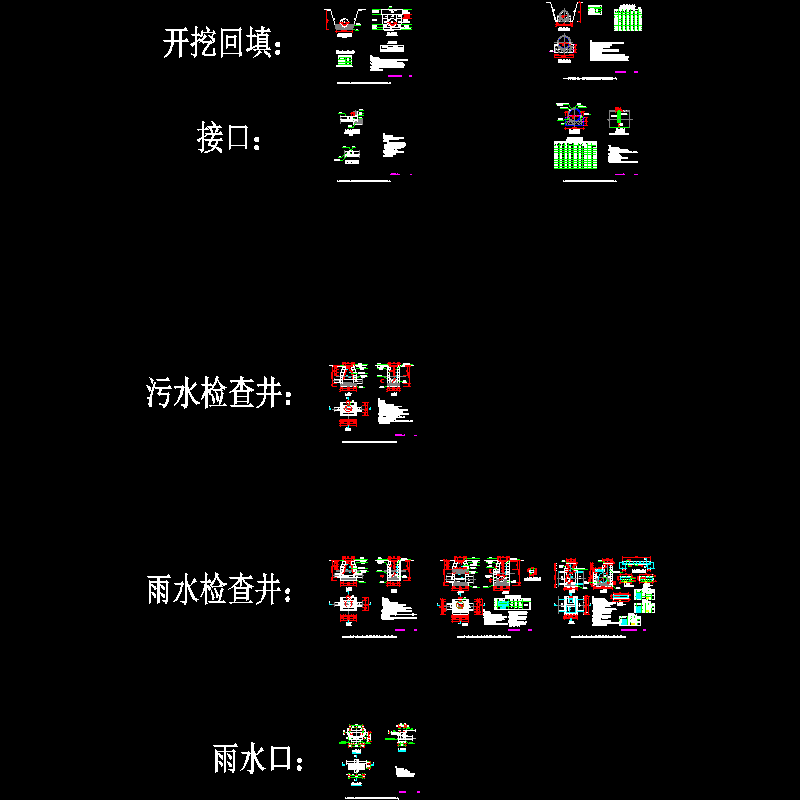

07-15 大样图.dwg
07-15 大样图.dwg
16 排水检查井坐标表.dwg
16 排水检查井坐标表.dwg
图签1.dwg
图签1.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 21:53:17上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
