城市内纯钢结构人行天桥结构CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 图纸设计深度：施工图
• 建筑设计结构形式：钢筋混凝土结构
• 特种结构：其他结构
• 基础形式 ：桩基础
• 抗震设防烈度：7度抗震
• 参考图纸：19张
• 设计年代：近代

附件详情

某市内纯钢结构人行天桥全套结构施工图纸
该资料为：某市内纯钢结构人行天桥全套结构施工图纸
该资料包含：
说明、平面图、立面图、刚架拱水平部分中段结构图、刚架拱水平部分边段结构图、刚架拱斜撑部分结构图、刚架拱拱脚部分结构图、主桥栏杆结构图、梯道布置图、梯道构造图、梯道栏杆结构图、梯道平台基础构造图、梯道平台扩大基础配筋图、梯道平台基础桩配筋图、梯道平台基础帽梁配筋图、桥墩承台配筋图、桥墩钻孔桩钢筋构造图、梯道平台基础钢筋构造图共19张图纸。

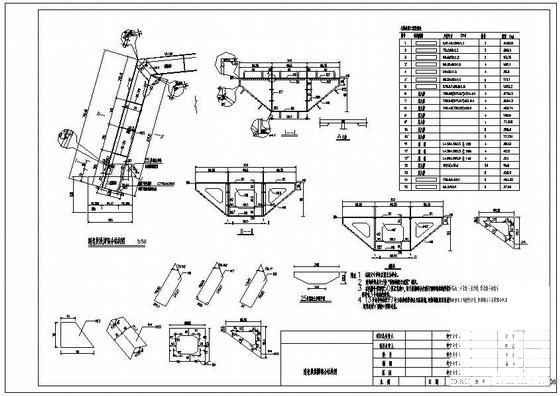

第 1 张图

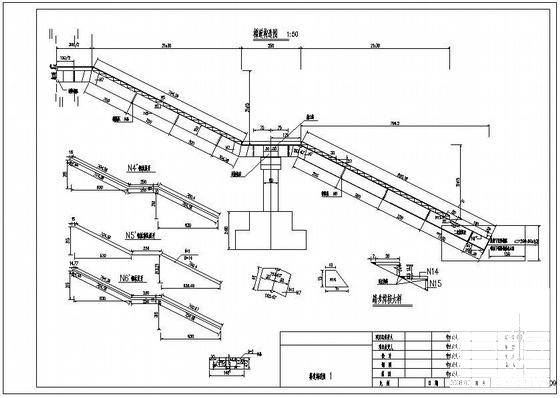

第 2 张图

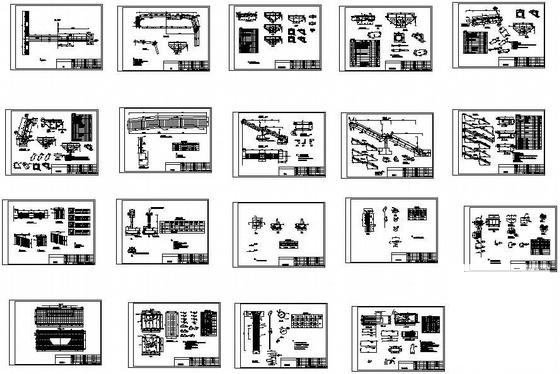

第 3 张图

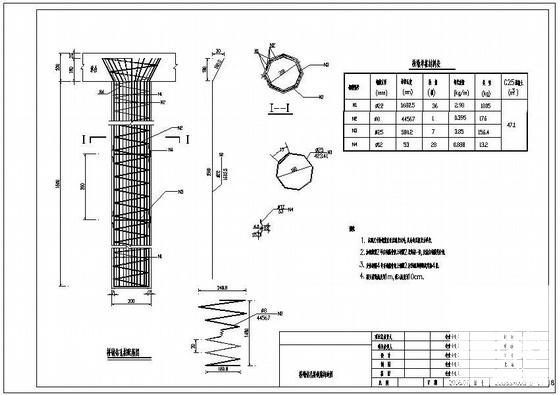

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
