钢桁架结构商业街人行天桥结构CAD初设图纸
- 建筑类别：交通建筑
- 图纸设计深度：方案(初设图)
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情

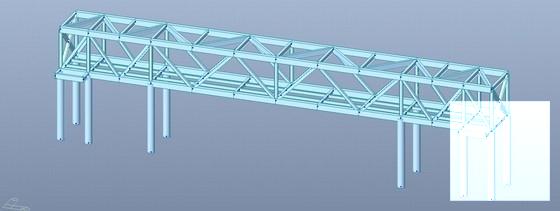

商业街人行天桥工程，天桥共振采取SAP计算，结构分析采取3D3S分析，MIDAS校核。护栏采用不锈钢扶手，建筑设计结构形式为钢桁架结构。抗震设防烈度为六度。
该资料包含：
结构设计说明
，天桥
平面布置图
，天桥立面布置图，天桥底平面结构图，天桥顶平面结构图，节点详图，柱脚节点详图，共计8张图。
设计年代：近代.01.21

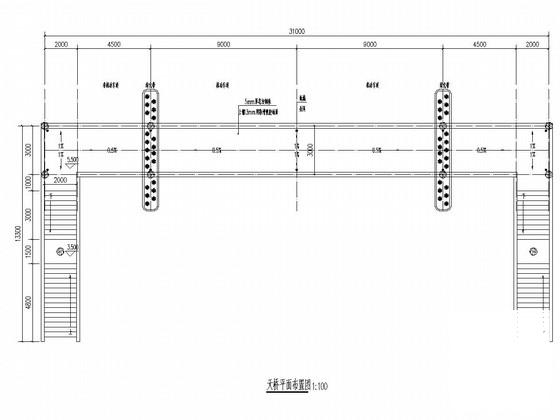

天桥平面布置图

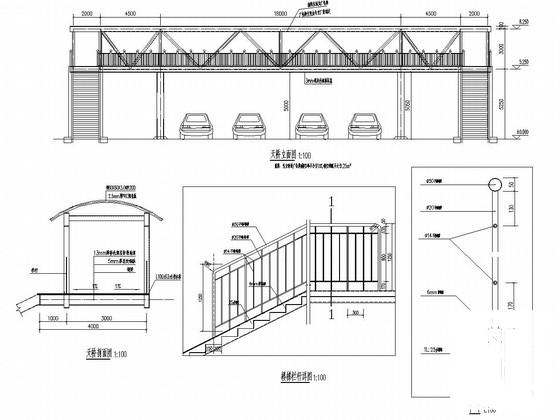

天桥立面布置图

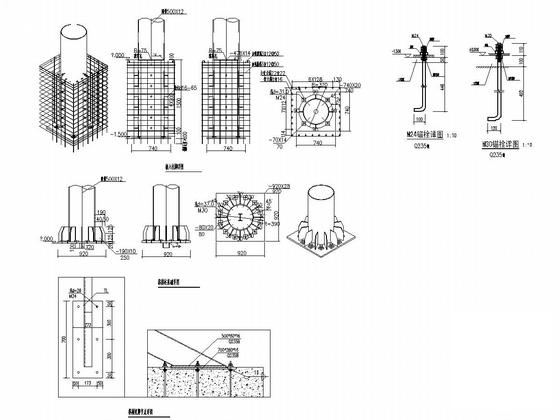

柱脚节点详图

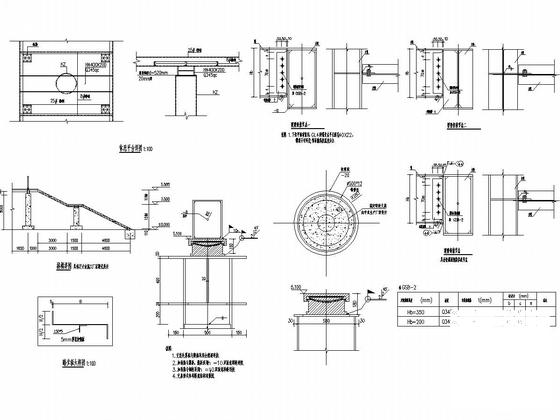

节点详图
天桥侧结构布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
钢桁架人行天桥 - 1 -
钢桁架人行天桥 - 2 -
钢桁架人行天桥 - 3 -
钢桁架人行天桥 - 4 -
钢桁架人行天桥 - 5 -
钢桁架人行天桥 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.41 MB
- 收藏次数：0
-
文件名称：
附件-995877687898780790788.rar
钢桁架人行天桥下载
