钢桁架结构深化设计CAD图纸，共15张
- 建筑类别：其他
- 图纸设计深度：深化设计图
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 参考图纸：15张
- 设计年代：近代
附件详情
某钢桁架结构深化设计图
该资料为：某钢桁架结构深化设计图
该资料包含：

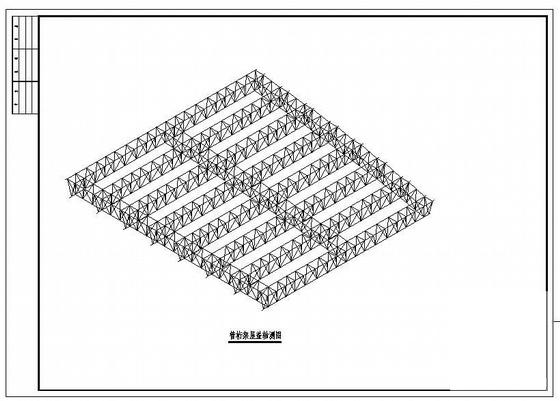

钢结构设计总说明、管桁架屋盖轴测图、预埋件平面布置图、屋盖结构平面布置图、檩条
平面布置图

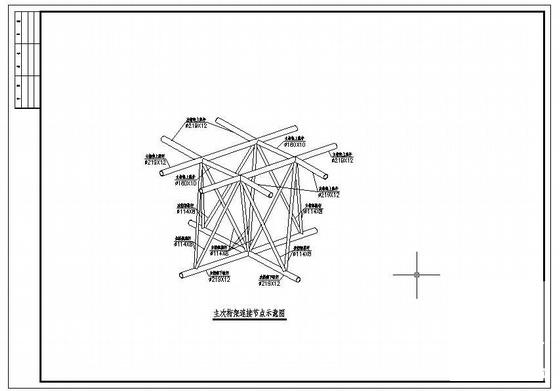

、主次桁架连接节点示意图、支座节点轴测图、支座
节点详图

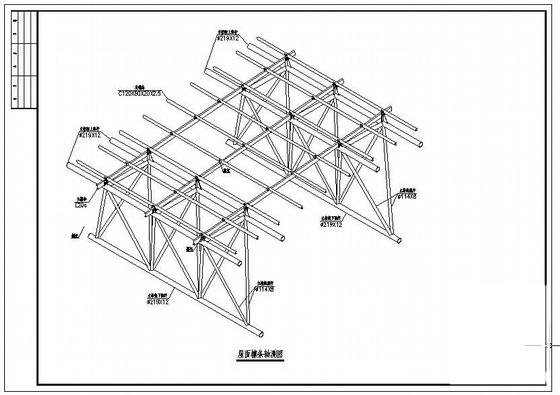

、屋面檩条轴测图共15张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

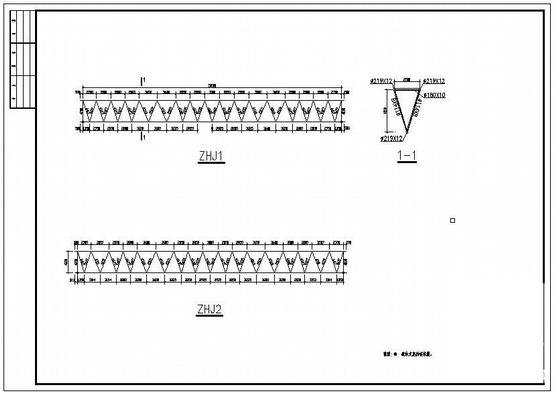

深化设计图纸 - 1 -
深化设计图纸 - 2 -
深化设计图纸 - 3 -
深化设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.68 MB
- 收藏次数：0
-
文件名称：
附件-995878770595996677767.rar
