城市次干路电照工程全套CAD施工大样图（14张）(防雷接地系统).dwg

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
三环路北延伸段为城市次干路，全长1094.445m，标准路幅宽度为26m，路幅划分为：5m（人行道） 16m（车行道） 5m（人行道），设计行车速度40km/h。
照明设计范围包括：供配电系统、照明系统及防雷接地系统。
......
设计于2014年，共14张CAD设计图。

箱变基础大样图

灯杆基础大样图

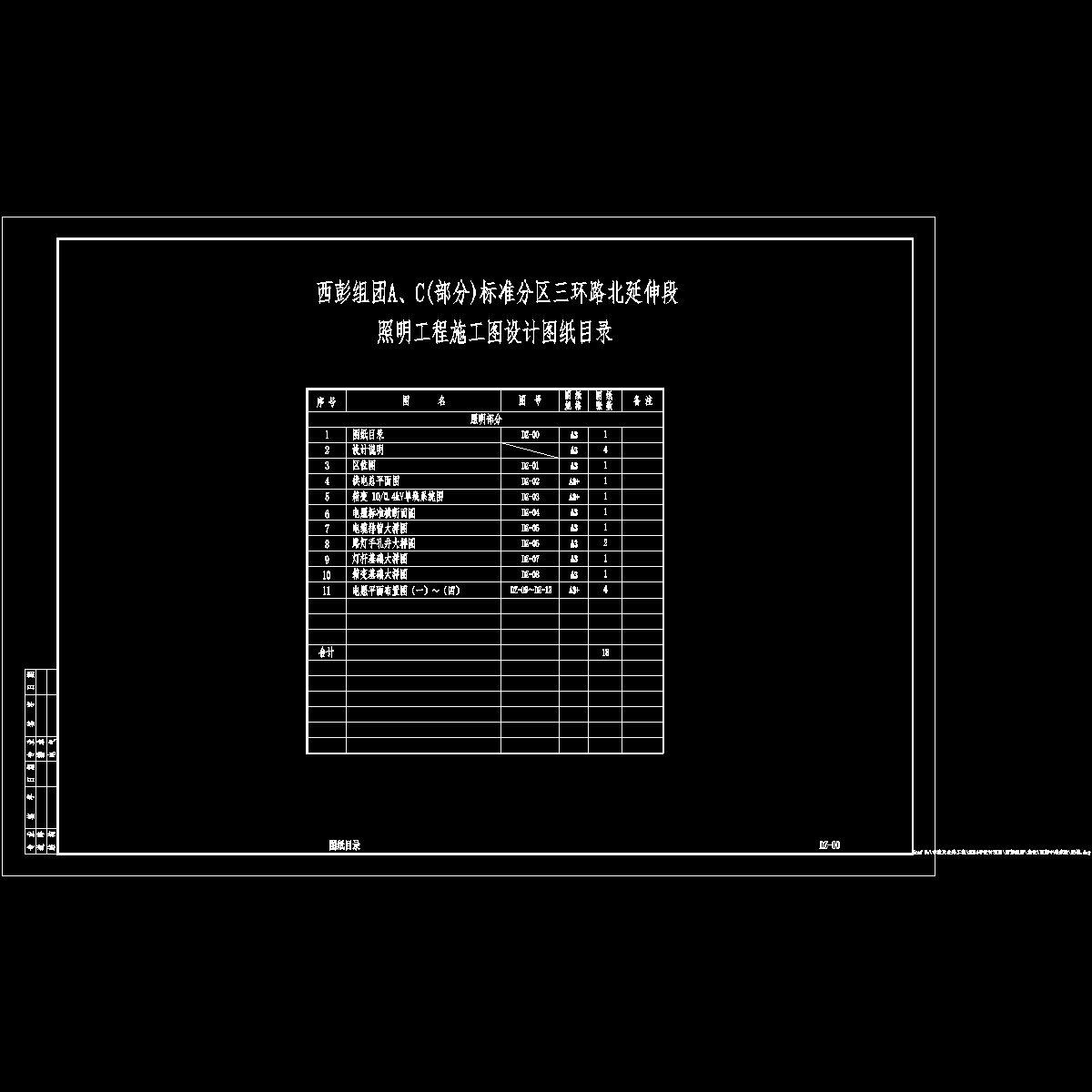

dz-00 图纸目录.dwg

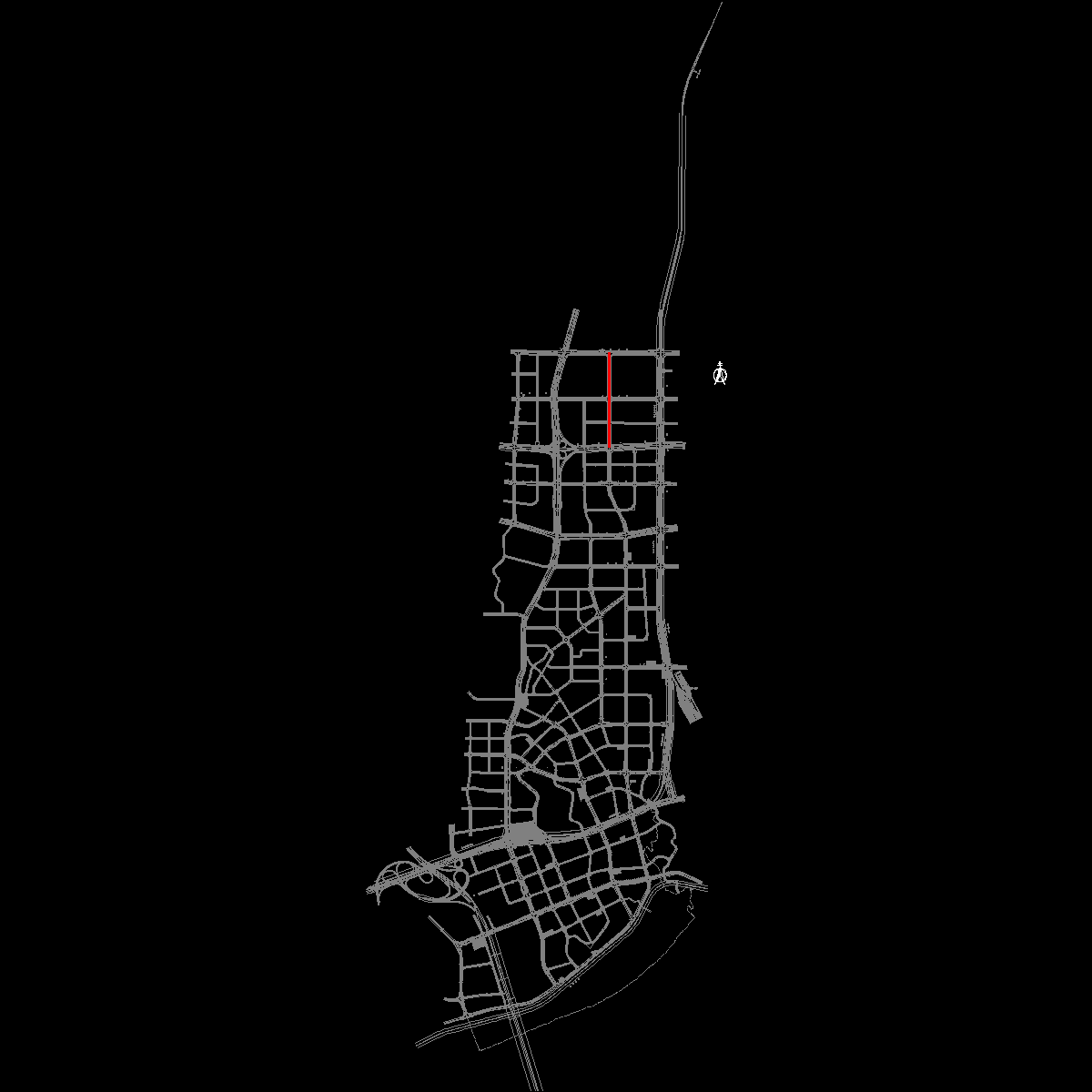

dz-01 区位图.dwg

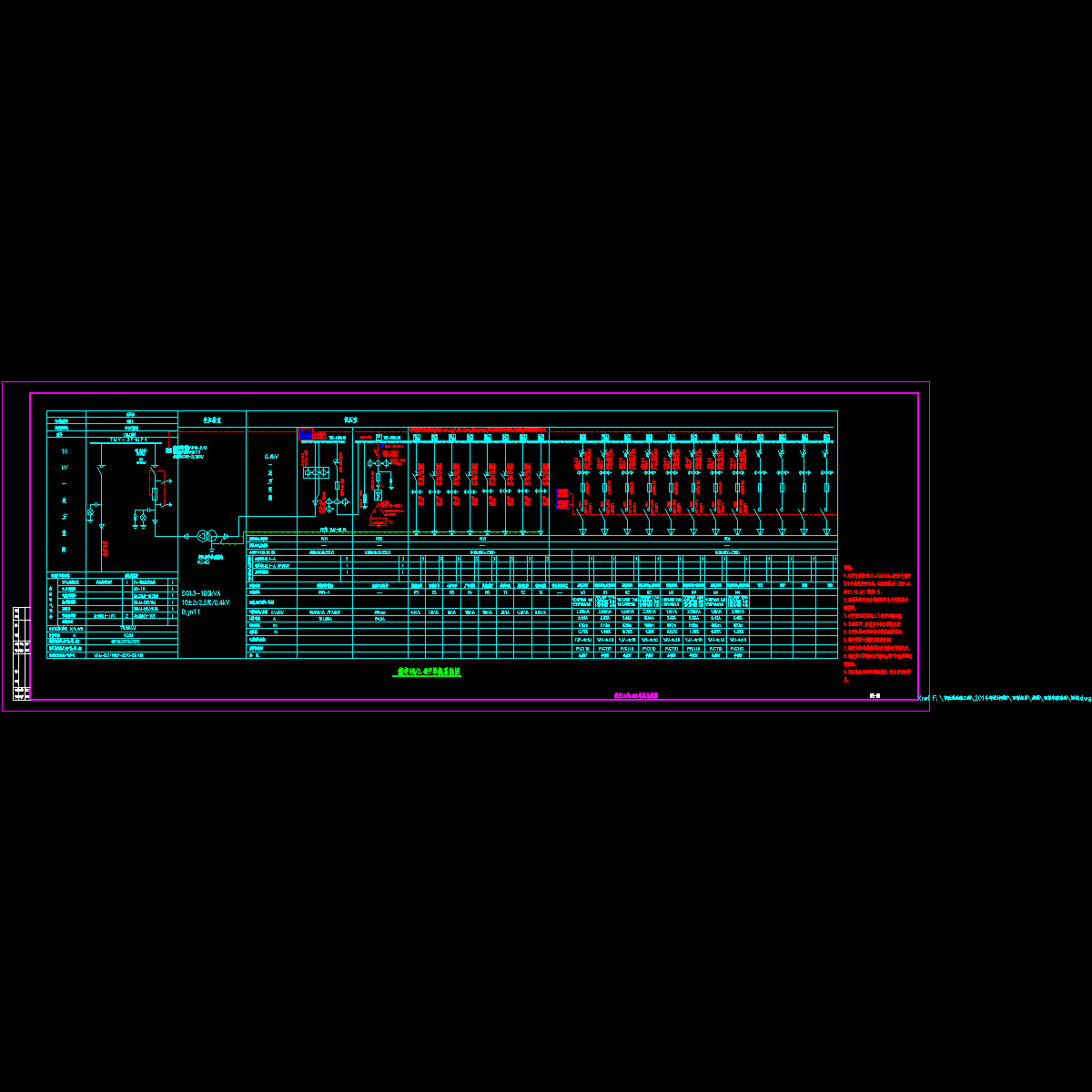

dz-03 箱变10-0.4kv单线系统图.dwg

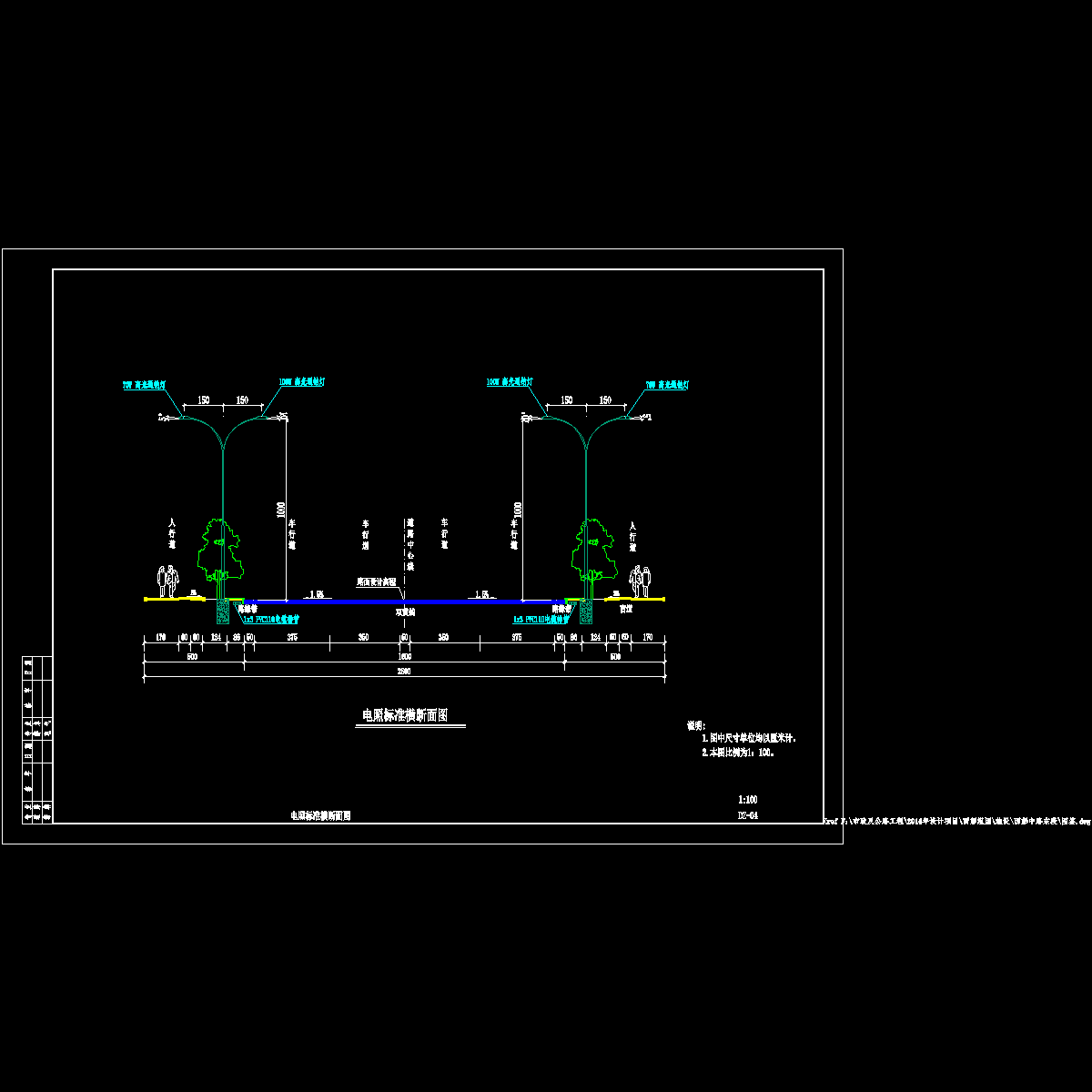

dz-04 电照标准横断面图.dwg

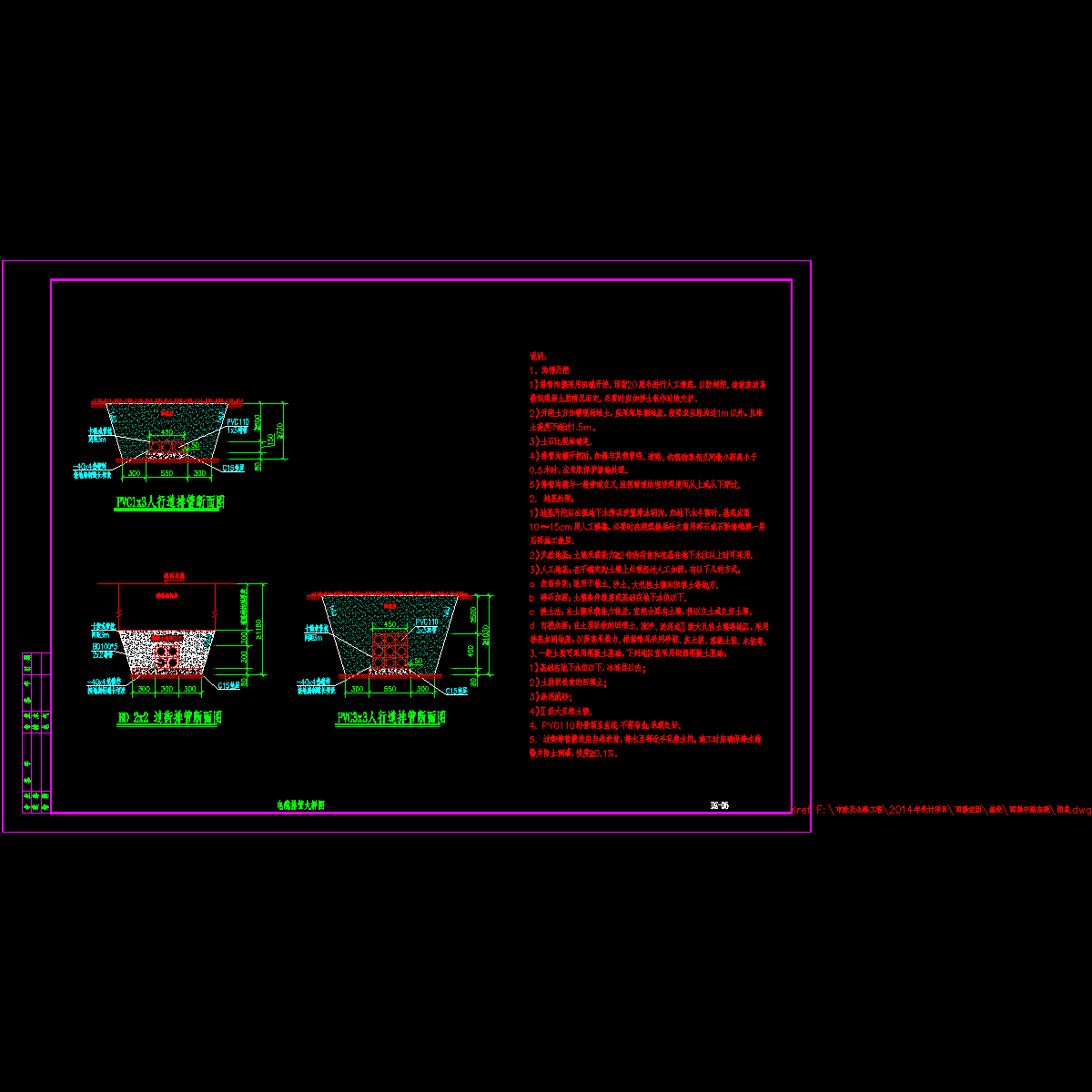

dz-05 电缆排管大样图.dwg

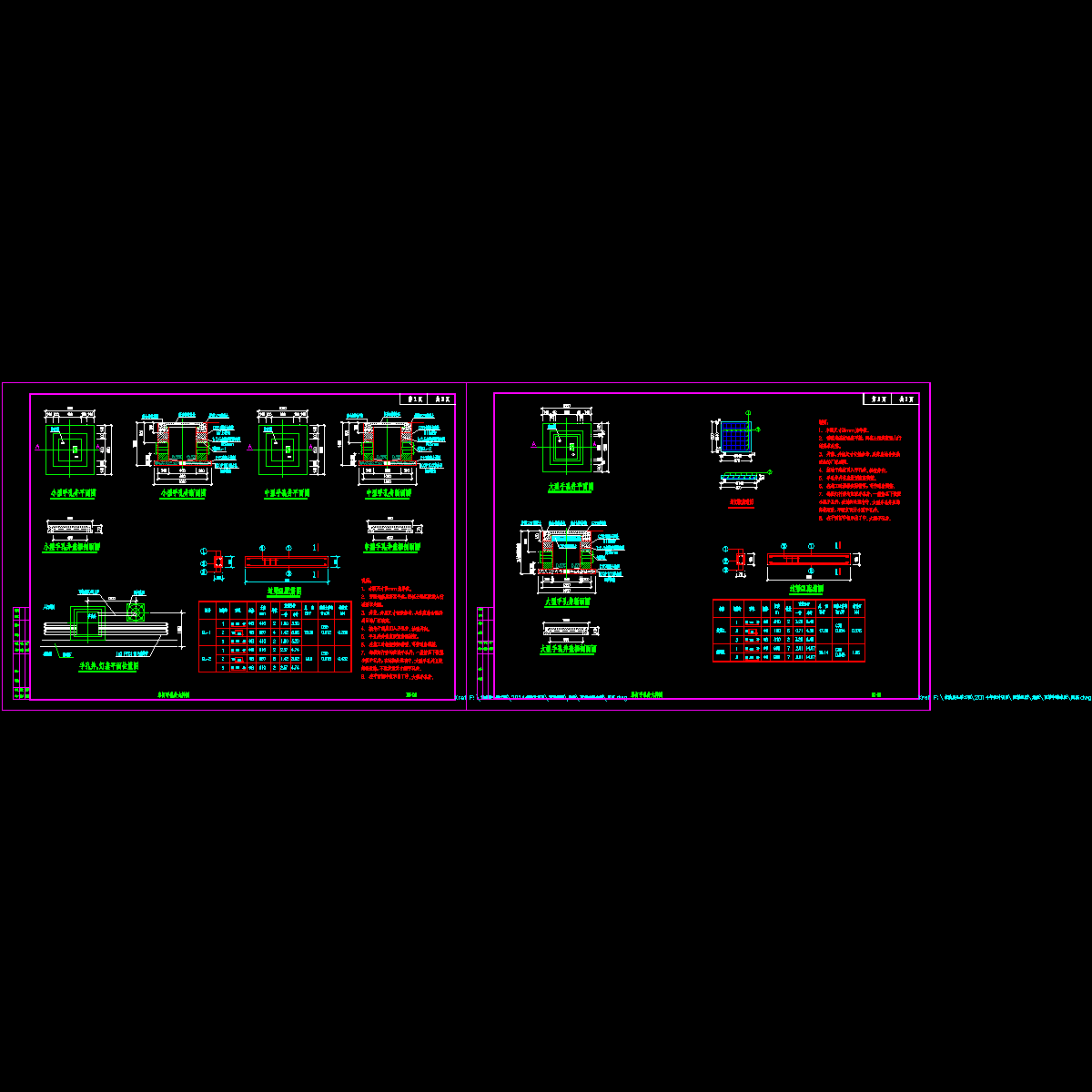

dz-06 路灯手孔井大样图.dwg

dz-07 灯杆基础大样图.dwg

dz-08 箱变基础大样图.dwg

dz-09～dz-12 电照平面布置图（一）～（四）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
