城市支路道路排水工程CAD施工大样图设计29张(dwg)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 资料目录
• 施工图设计说明
• 工程地理位置图
• 规划横断面设计图
• 施工横断面图
• 道路平面设计图
• 道路纵断面设计图
• 交叉口设计大样图
• 道路横断面设计图
• 路面结构图 沟塘路基回填设计
• 侧石安装大样图
• 水泥混凝土板块接缝构造图
• 雨水检查井加固图
• 雨水口加固图
• 人行道铺装设计图
• 新老砼路面接缝设计图
• 无障碍设计 图
• 盲道设计图
• 清表土方计算表
• 道路土方计算表
• 道路主要材料工程量表
• 管线综合横断面布置图
• 施工横断面图
• 雨污水平面设计图
• 雨水纵断面设计图
• 污水纵断面设计图
• 雨污水管横断面设计图
• 雨污管道材料表
• 雨水管土方计算表
• 污水管土方计算表
• 管基及开挖断面大样图
• C15砼包裹管道设计图
• 排水检查井防护网大样图

附件详情

主要设计内容：
道路工程：道路的平面、纵断面和横断面设计、路基路面设计、道路无障碍设计。
排水工程：设计路段内排水管道的平面、纵断面和横断面设计，检查井和雨水口等排水附属物设计。
……
技术标准：
道路等级：城市支路。
交通等级：中级
计算行车速度：30Km/h。
路面类型：水泥混凝土路面。
标准轴载：BZZ-100。
交通饱和设计年限：15年。
路面结构设计年限：20年。
道路横断面设计：红线宽20m，规划横断面如下：4m（人）～12m（机）～4m（人）。
……
路面结构设计：
车行道路面结构：22cm厚砼面层（抗折强度4.5MPa）、验收弯沉值20.05（0.01mm），15cm厚水泥稳定碎石（含水泥4.5％）、验收弯沉值25.3（0.01mm），15cm厚水泥稳定碎石（含水泥3.0％）验收弯沉值47.9（0.01mm）。30cm厚12%石灰土，验收弯沉值120.00（0.01mm）。交叉口处路面结构同车行道路面结构。
人行道的路面结构：6cm厚Cc40预制纽西兰地砖、3cm厚1：3水泥砂浆、15cm厚水泥稳定碎石（含 水泥4.5％）,15cm厚12%石灰土。
……
共29张，编制于2014年。

路面结构图

新老砼路面接缝设计图

侧石安装大样图

管基及开挖断面大样图

无障碍设计

第 1 张图

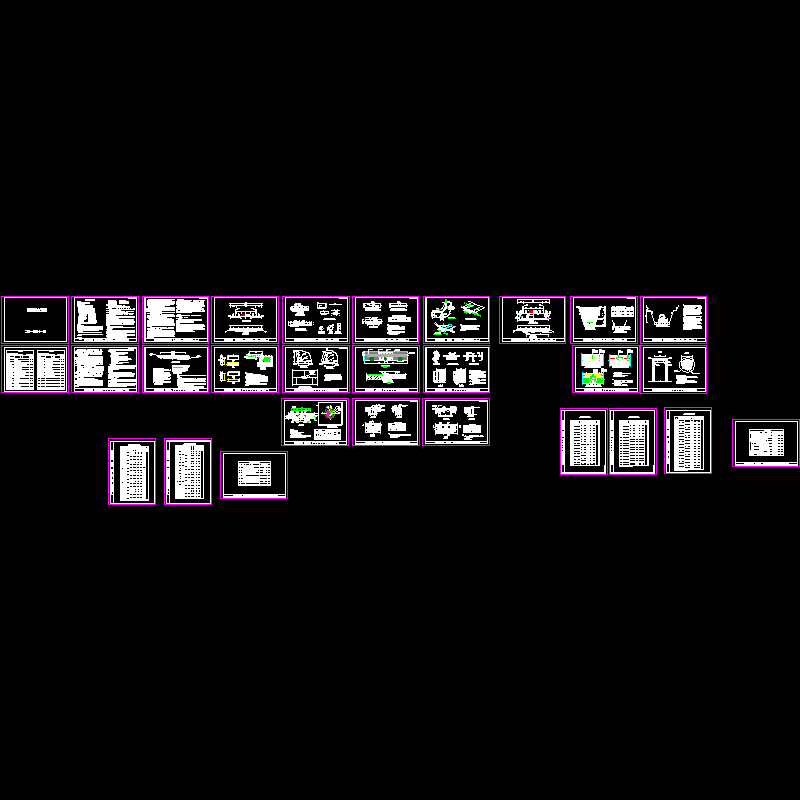

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
