[CAD]标准路宽15m城市支路设计套图纸（52张道路景观）.dwg

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

技术标准：
1、道路等级：城市支路；
2、交通等级：中-交通；
3、计算荷载：汽车BZZ-100标准轴载；
4、设计车速：V=30Km/h；
5、设计年限：沥青砼路面， T=10年。
......
设计内容：
1、平面设计：该资料全长约1.5km，红线宽度为15~20m，标准路段道路宽15m，道路边线与红线之间空间内考虑设置人行道满铺至道路红线。
2、横断面设计：方桥路红线宽度为15~20m，一般路段道路宽15m，采用一块板设置，红线与道路边线间的空间内考虑设置人行道满铺至道路红线。设计标准横断面具体分幅为：3m人行道 9m机非混行车道 3m人行道=15m。
......
设计于2014年，共52张CAD设计图。

交叉口竖向

人行道详图

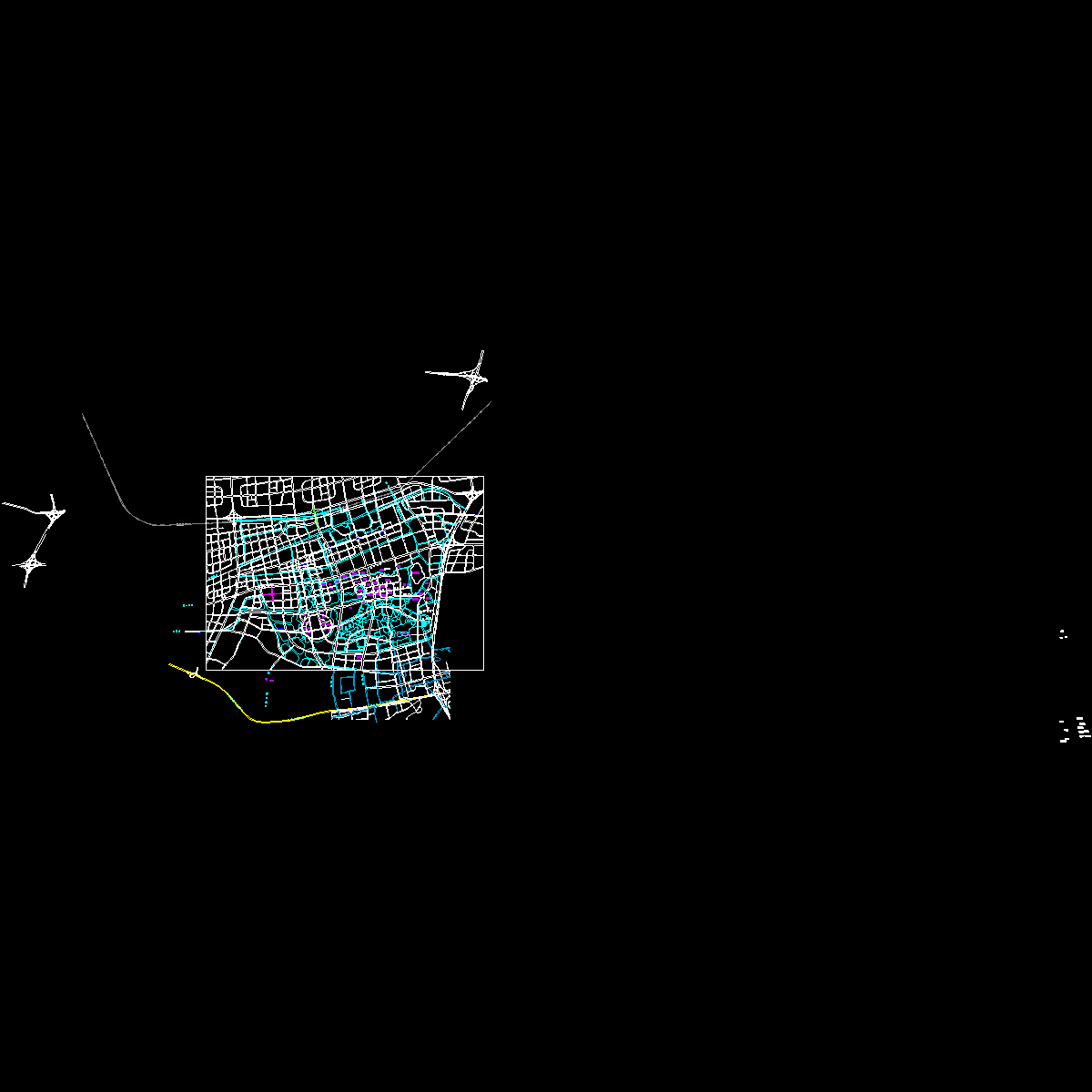

工程位置图.dwg

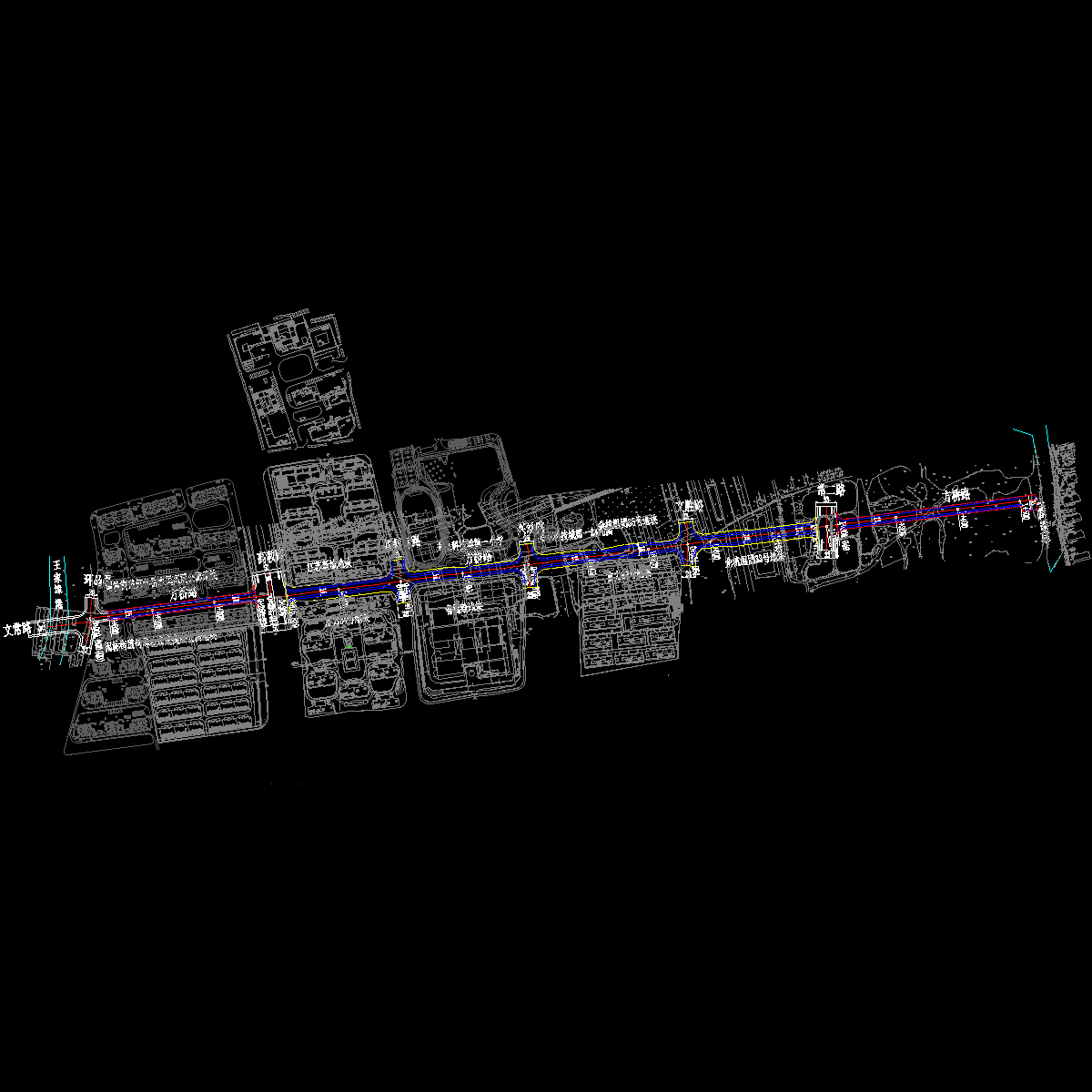

方桥路平面总图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
