市政道路支路绿化工程设计套CAD图纸（7张）(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
道路分成南北两段，北端长302.60米；南端长504.89米。
南桥路路幅宽度20米，道路路幅组成为：
3米（人行道） 3.5米（混合车道） 7.0米（机动车道） 3.5米(混合车道) 3米（人行道）=20米。
......
技术指标：
道路等级：城市支路
设计车速：30km/h
路面结构设计年限：15a
最大纵坡度：1.5%
最小竖曲线半径： 3000m
道路净空：不小于5.0m
......
设计于2012年，共7张CAD设计图。

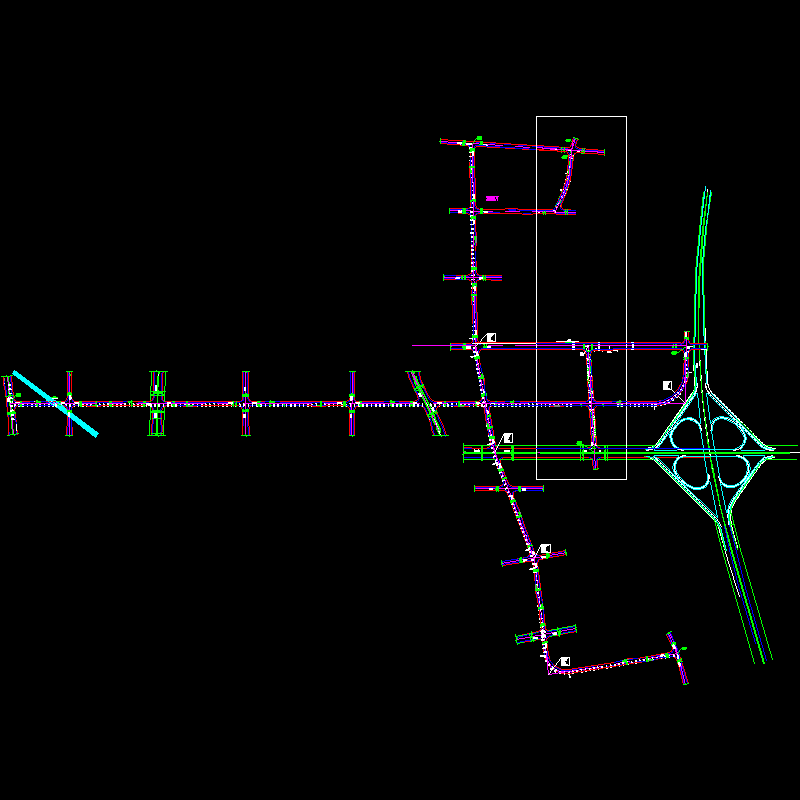

绿化总平.dwg

zbz.dwg

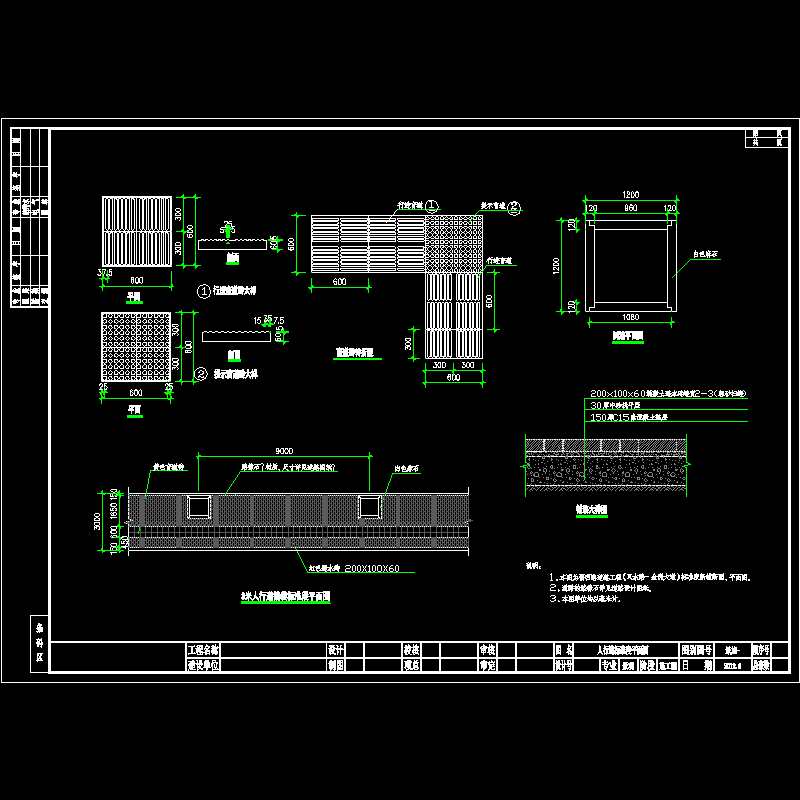

人行道.dwg

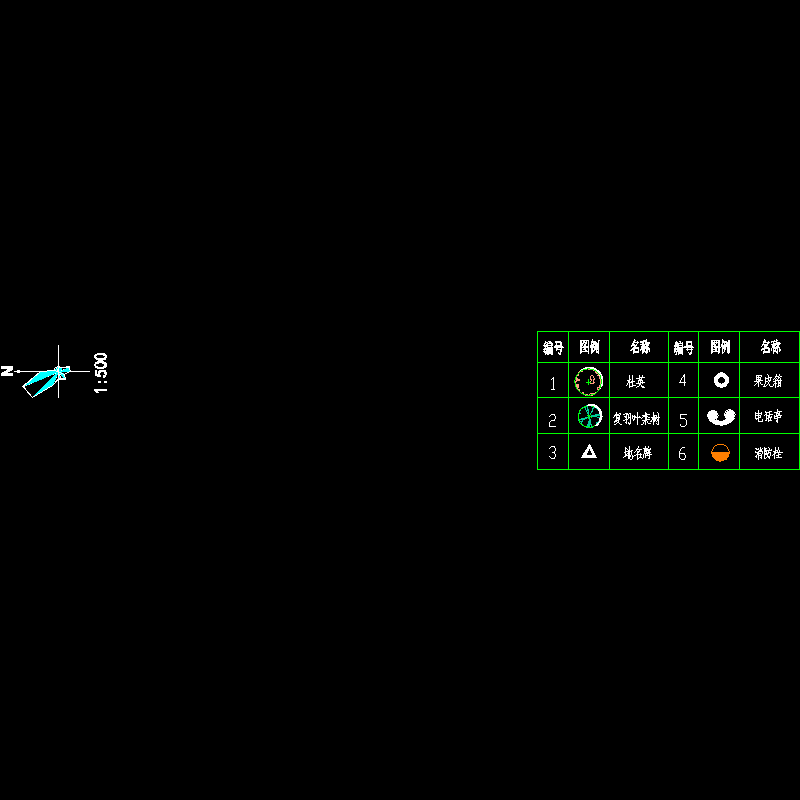

图例.dwg

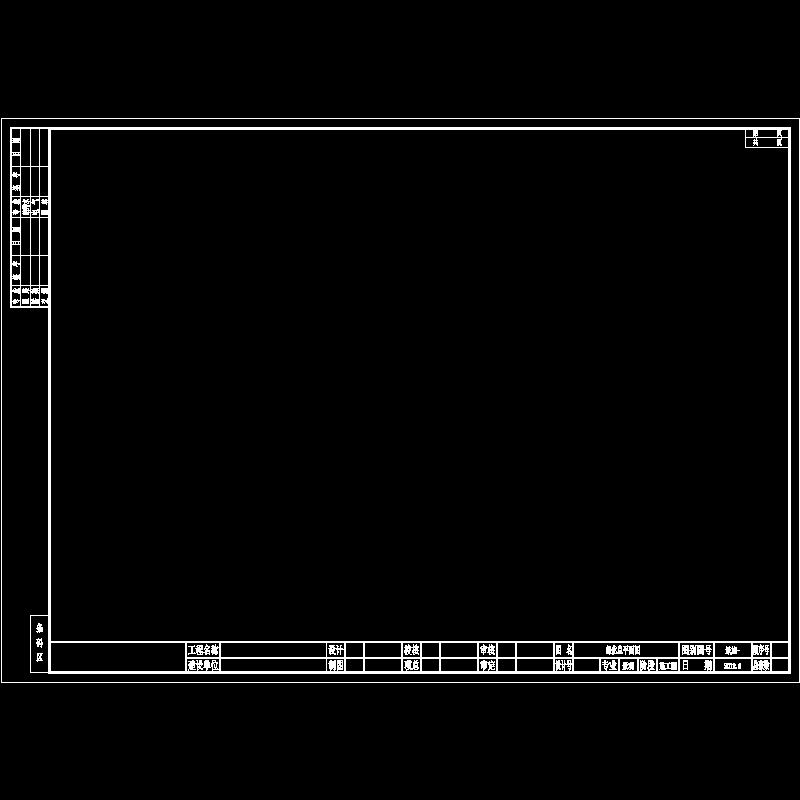

图框.dwg

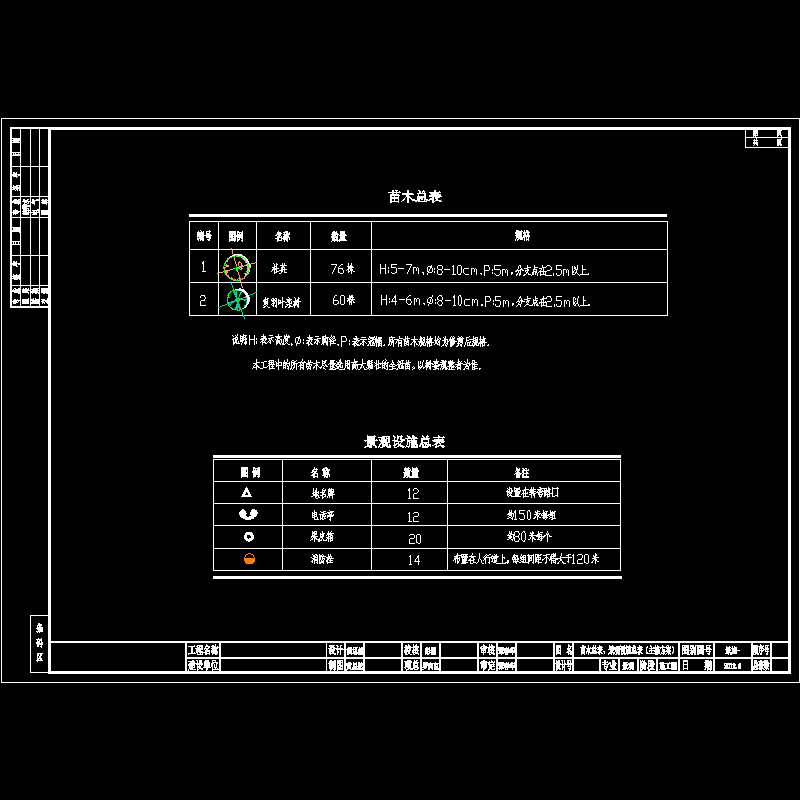

总表.dwg

目录.dwg

说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
