一套排洪工程设计dwg格式CAD图纸(软土地基处理)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

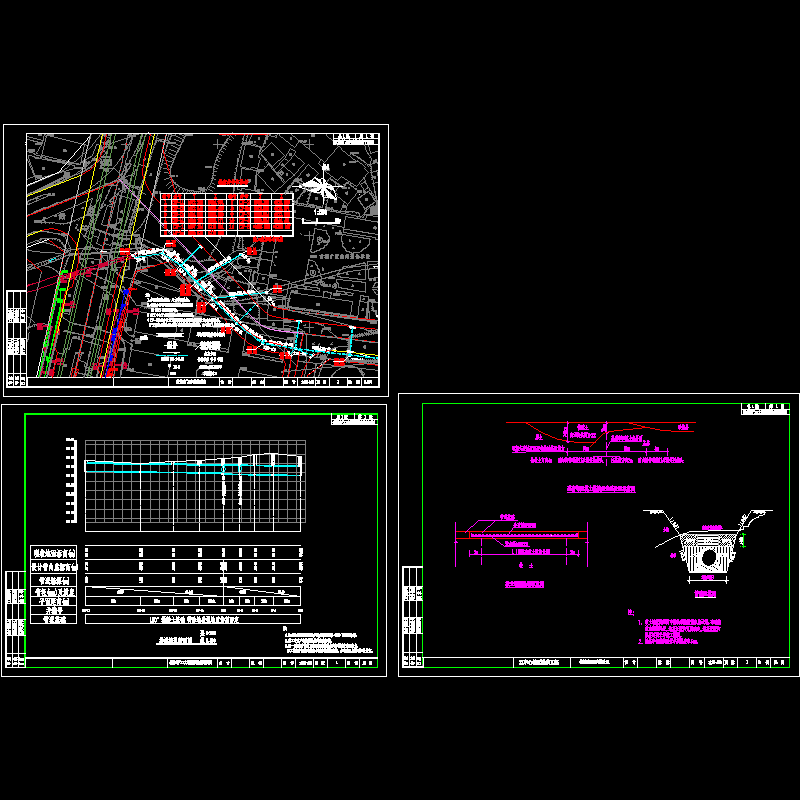

本检查井适用于D=1800~2000的管沟。 　　 图纸内容包括：1.进修路~XX大道排洪沟平面图 2.纵断面图 3.基岩与回填土搭接处地基处理示意图 4.管道回填图 5.软土地基处理示意图 6.排洪沟检查井设计图 7.管道接口 8.雨水口详图

100m.dwg

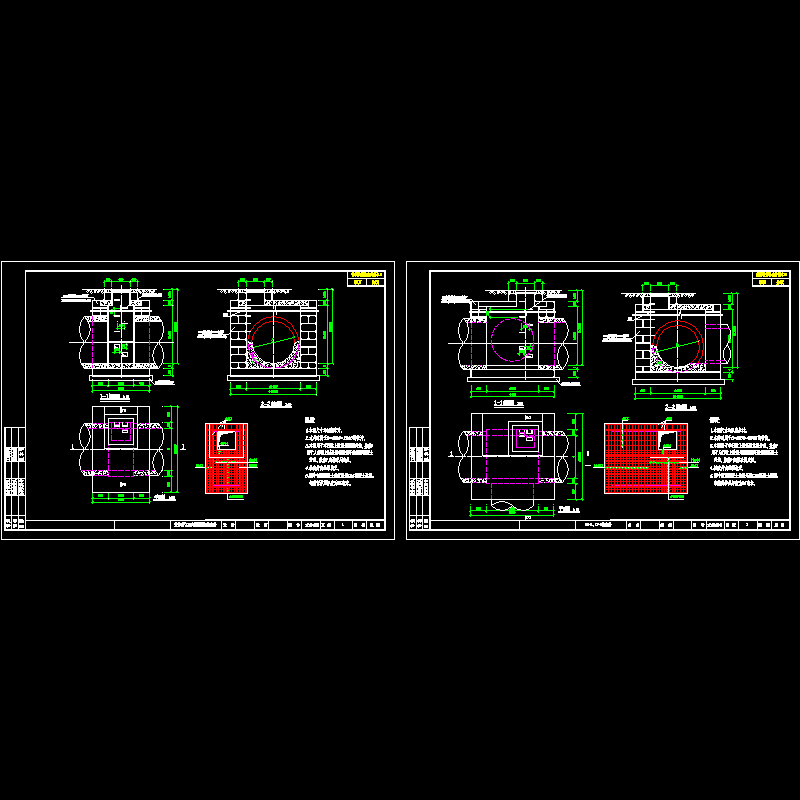

100检查井1.dwg

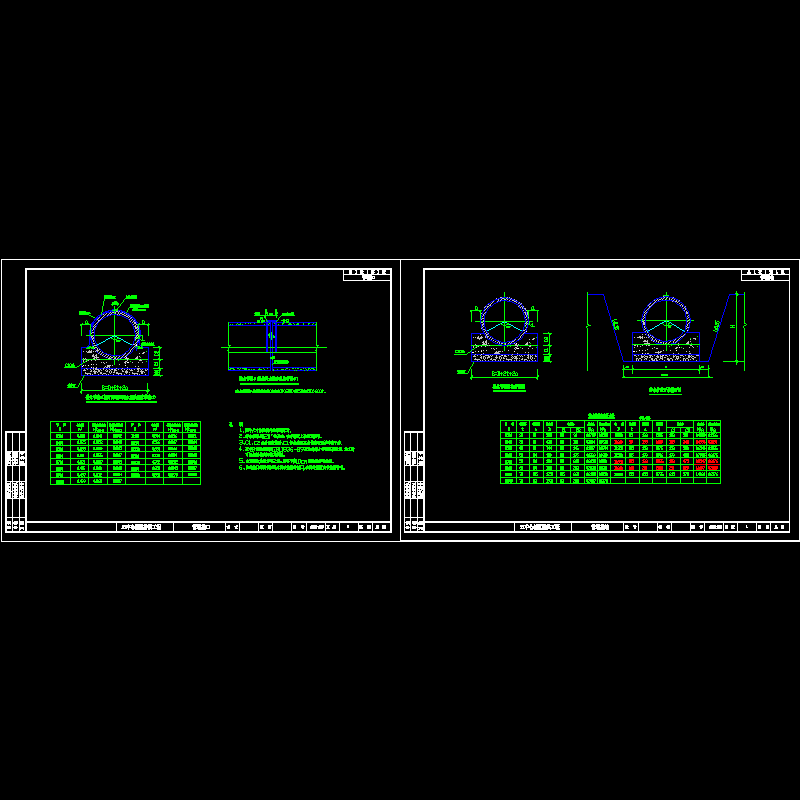

100排水管道基础及接口.dwg

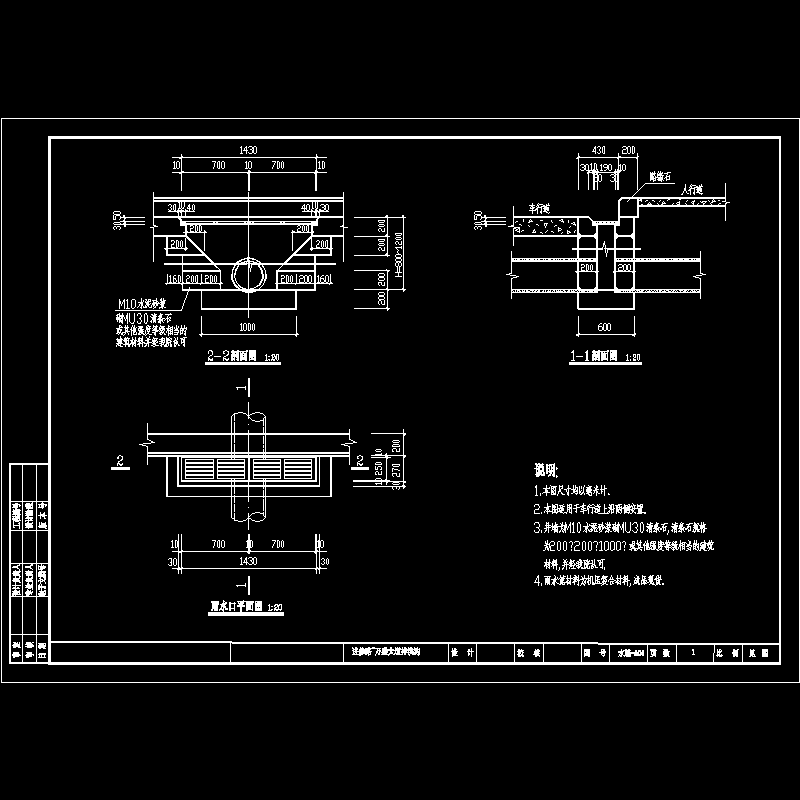

100雨水口大样.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
