一套灌区输水工程设计dwg格式CAD图纸(提水泵站)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

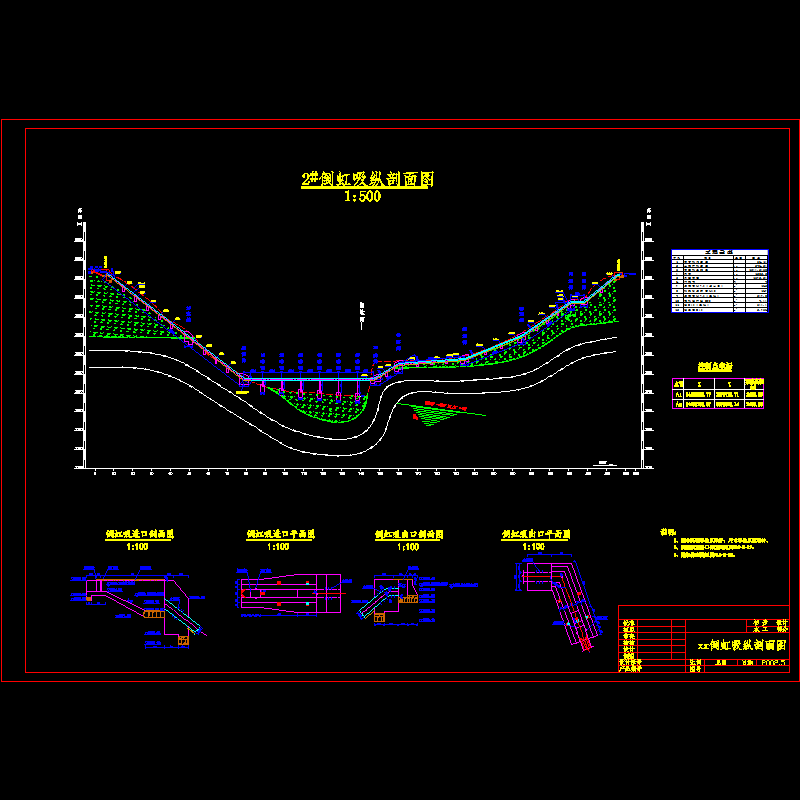

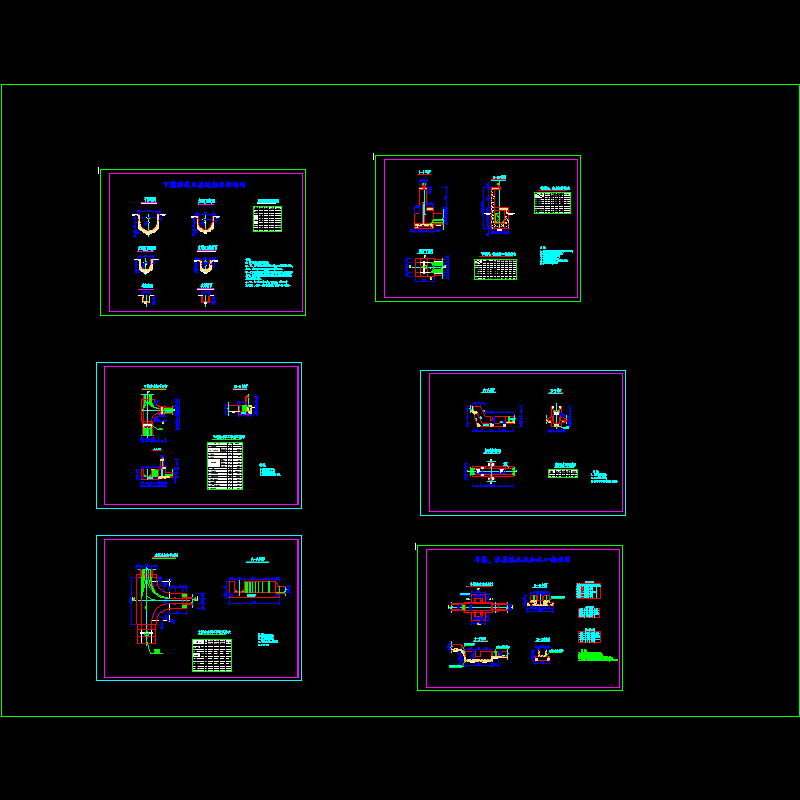

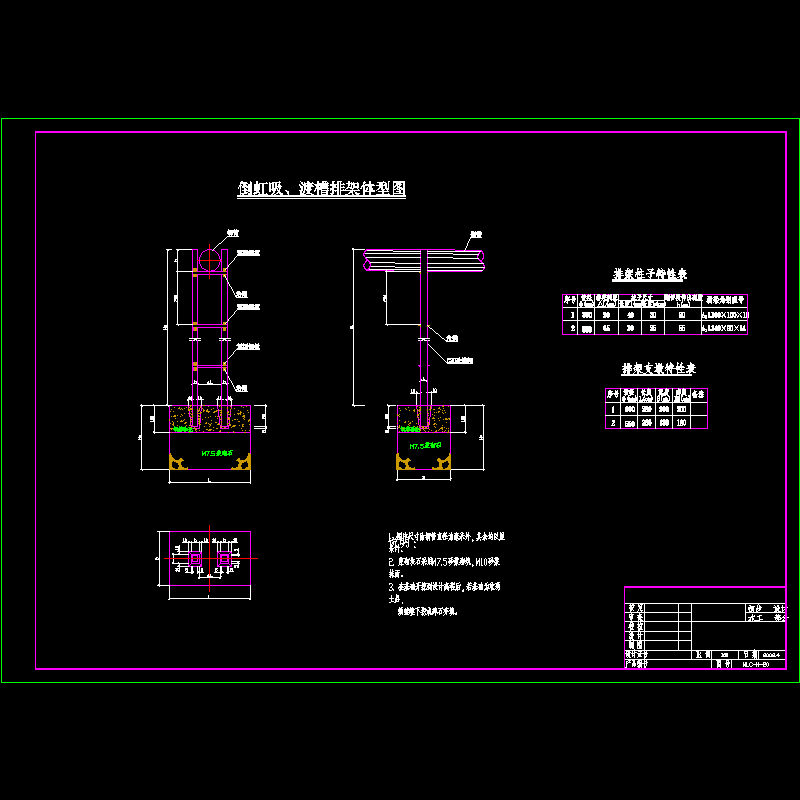

某灌区输水工程设计图。倒虹吸管一座、渡槽一座、输水渠道、节制闸、提水泵站。 　　含平面图、剖面图、细部结构图、工程量表等。

2#倒虹吸r14.dwg

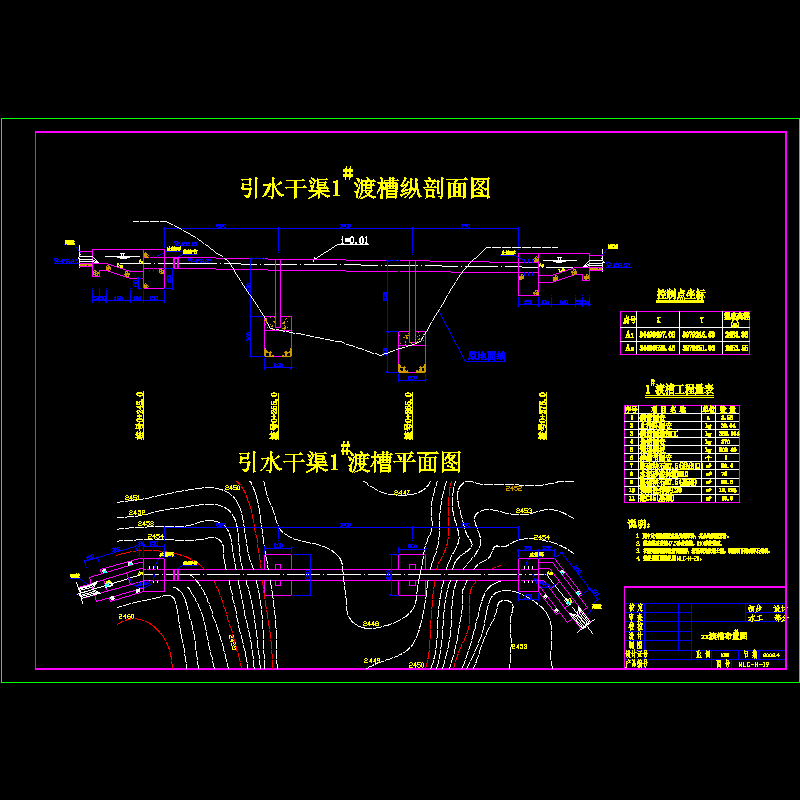

渡槽1r14.dwg

渡槽2r14.dwg

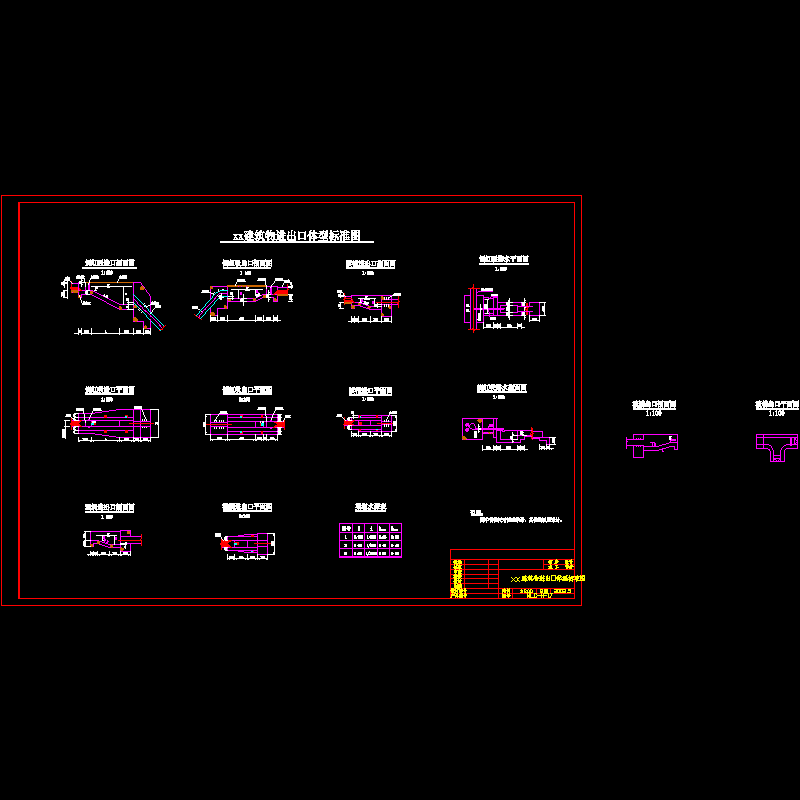

渡槽进出口体型图r14.dwg

灌区渠道断面图.dwg

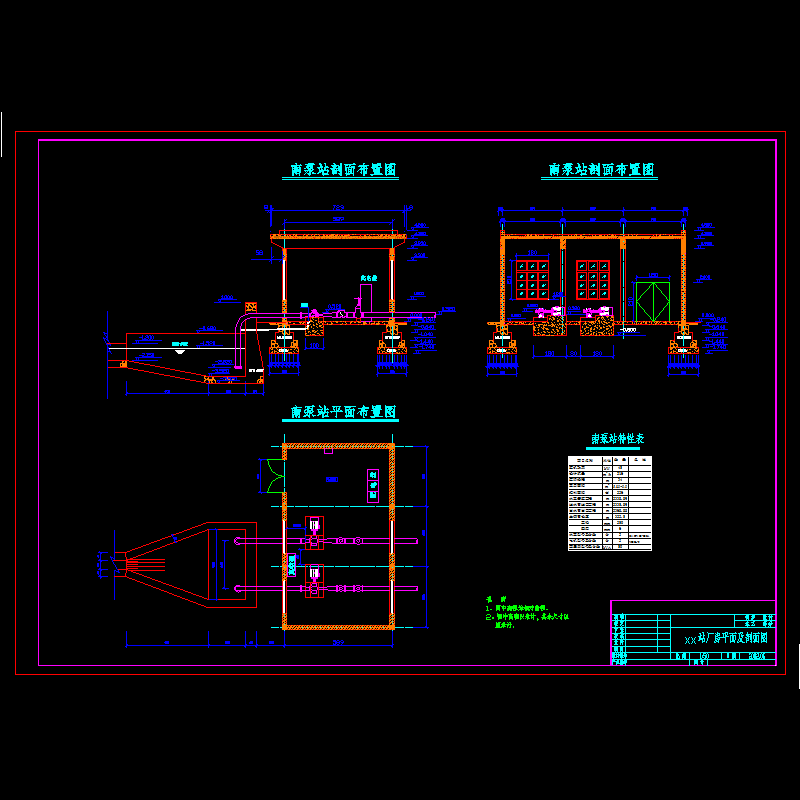

南泵站泵房.dwg
