[CAD]消防工程设计施工安装图纸集大全（水喷雾气体泡沫）

rtjhjknn · 发表于 2020-4-26 08:57:04

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅, 别墅, 办公, 商业, 宾馆, 酒店, 教育, 科研, 医疗, 娱乐, 餐饮, 文化, 体育, 广播电视, 交通建筑, 园林建筑, 工业建筑, 农业建筑
建筑高度类型：单层建筑, 多层建筑, 高层建筑, 超高层建筑
建筑设计结构形式：钢筋混凝土结构
设计年代：近代
消防设计：室外消火栓系统, 室内消火栓系统, 水喷雾系统, 喷淋系统, 雨淋系统, 气体灭火系统, 预作用系统, 湿式灭火系统, 干式灭火系统, 泡沫灭火系统, 灭火器配置系统
特殊系统：气体消防

附件详情

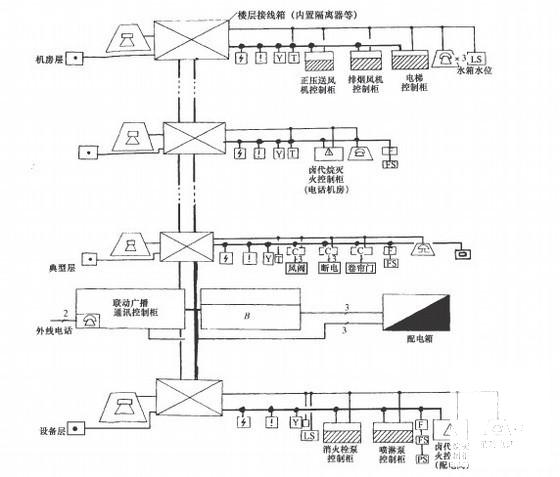

火灾自动报警系统图
消防报警控制设备安装
报警控制器组装
打印纸更换
火灾报警探测器安装
手动报警器安装
可燃气体探测器安装
消防广播设备安装
消防专用电话安装
消防联动控制接口
湿式喷淋系统图
干式喷淋系统图
预作用喷淋系统图
雨淋灭火系统图
水喷雾系统图
湿式报警阀安装
水力警铃安装
雨淋阀安装
水流指示器安装
喷淋头安装
消火栓给水系统图
单栓室内消火栓安装图
双栓室内消火栓安装图
室内消火栓组合卷盘安装图
室外地下式消火栓安装图
室外地上式消火栓安装图
水泵接合器安装
卤代烷气体灭火系统图
二氧化碳灭火系统图
气体灭火动作顺序图
瓶站安装
启动气瓶安装图
单瓶组无管网灭火装置
悬挂式气体灭火装置
烟烙尽灭火系统
厨房灭火系统图
泡沫灭火系统图
泡沫灭火系统动作程序
压力储罐安装图
泡沫比例混合器安装
空气泡沫产生器安装
罐顶泡沫喷口安装
防火门释放开关安装

附件详情

该附件为消防工程设计施工安装图集，本图集共分6部分：
（１）火灾自动报警系统火灾自动报警系统基本上由探测报警元件、中心声光指示装置及消防联动装置构成。安装时主要考虑探测报警元件的动作可靠性，主要是避免安装部位周围对烟雾、热气流的阻挡或通风气流的冲击，另外一个重点就是联动控制的准确性和可靠性，做到该联动的要动作，不该联动的不要动作。（２）自动喷水及水喷雾灭火系统
系统主要由水源及泵组、控制阀门及报警装置以及喷头组成，安装时主要考虑喷头集热动作（针对闭式喷头）的可靠性和动作喷水（喷雾）后的灭火防护有效性。
（３）消火栓系统
消火栓系统是使用时间较长的也是较为有效的一种灭火系统，主要由水源及泵组、管网及栓箱组成，安装时主要要保证启泵的可靠性和栓箱内设备的完好性，特别是衬胶水带和水枪头及快速接头的接口部位须进行特别加固处理，以免使用时脱落，贻误战机。
（４）气体灭火系统气体灭火系统主要由瓶组、选择阀、喷头及控制装置组成，其中控制装置包括电路和气路两种，常规灭火气体有１３０１、１２１１和ＣＯ２等，由于１３０１、１２１１等对臭氧层具有破坏作用，已逐步被９３）；淘汰，主要替代物有烟烙尽（同类名ＩＧ５４１）、ＦＭ２００（七氟丙烷）等。安装时主要考虑系统的工作压力，并依此选择施工管材及管件。特别注意的是由于高压ＣＯ２灭火贮存器压力随温度变化太大，以至于不能通过压力监测来判定灭火剂量的泄漏量，必须采用专用称重装置来实现。
（５）泡沫灭火系统
泡沫灭火系统一般用于重要的化工工业环境中，主要由泡沫液、水泵、混合装置及发泡装置组成，安装中应严格按设计将不同用途的各种装置安装在正确位置，尤其是调试完成后（发泡试验）应对系统管路进行充分的冲洗，并保证泡沫液的储存要求。
（６）其他
主要提供了建筑防火设备和部分可燃气体的一些参数，供参考。
，共38张图。

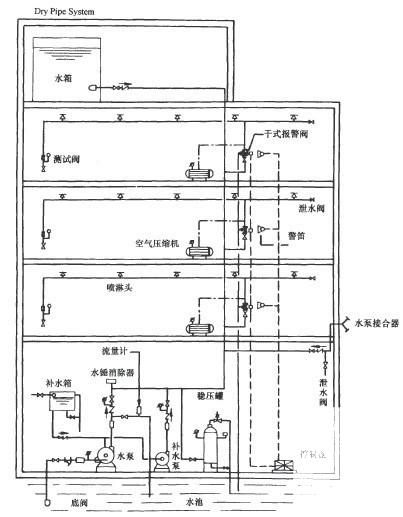

干式喷淋系统图

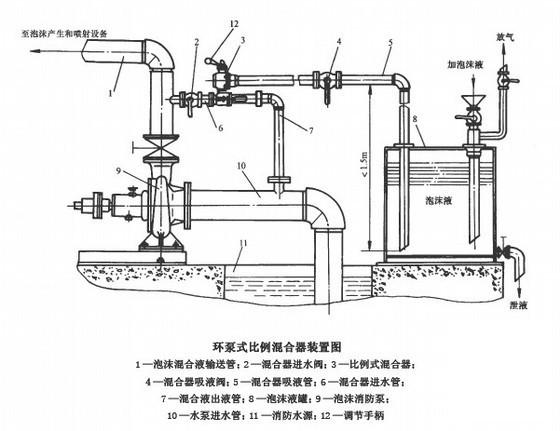

泡沫比例混合器安装

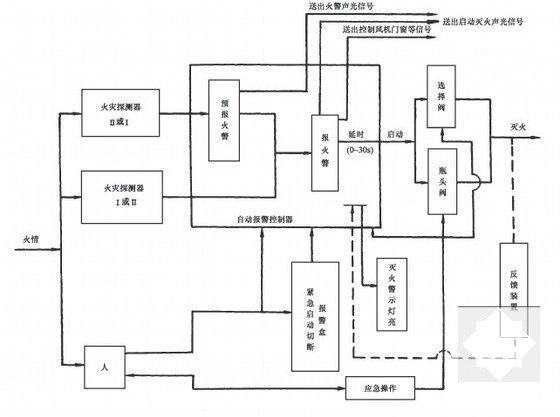

气体灭火动作顺序图

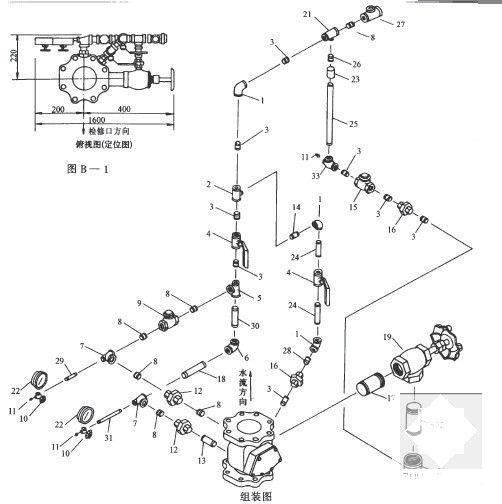

湿式报警阀安装

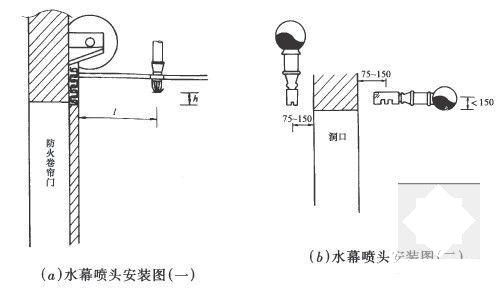

水幕喷头安装

水喷雾系统图

雨淋阀安装

雨淋灭火系统图

泡沫灭火系统图
