一份22层商业广场消防CAD施工图纸（气体消防系统）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：12.8万平方米
• 建筑地上层数：22层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计年代：近代
• 地下室用途：人防,设备用房
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水方式：市政供水
• 火灾危险等级：中危险级Ⅱ级,严重危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 特殊系统：气体消防
• 大样节点：水箱,泵房,气体灭火
• 项目所在地：湖南

附件详情

• 消防给水设计施工说明
• 气体灭火系统设计说明
• 气体灭火系统图
• 气体灭火工作原理图
• 消火栓系统原理图
• 自动喷淋系统原理图
• C号栋各楼层消防平面图
• 地下二层喷淋平面图
• 地下一层喷淋平面图
• 地下二层消火栓平面图
• 地下一层消火栓及气体灭火装置平面图
• B号栋公寓各楼层消防平面图
• 裙房各楼层喷淋平面图
• 裙房各楼层消火栓平面图
• 消防水池泵房大样图
• 屋顶消防水箱大样图

附件详情

本稿件为[湖南]商业广场消防全套施工图纸（含气体 消防系统 ），工程为商业广场项目，由两层地下室、四层裙房、一栋公寓（B塔楼）、一栋办公楼（C塔楼）组成。总建筑面积约为12.8万平米，总建筑高度为86.55米，建筑性质为一类高层建筑。设计范围：1）消火栓给水系统；2）自动喷水灭火系统；3）建筑灭火器配置；4）气体灭火系统。
，27张图纸

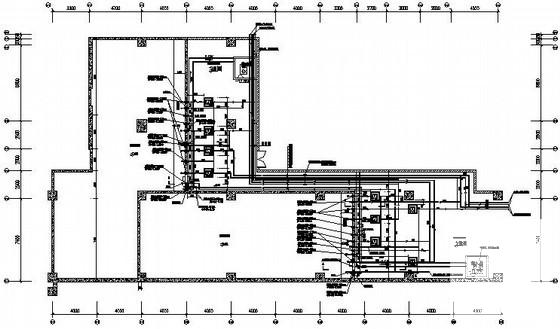

地下一层消火栓及气体灭火装置平面图

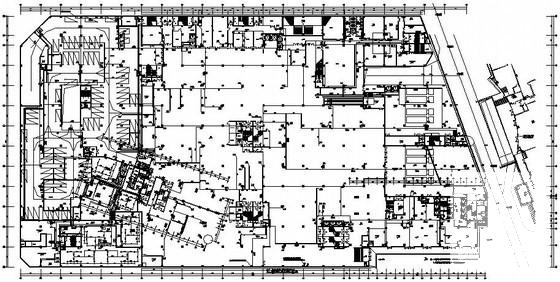

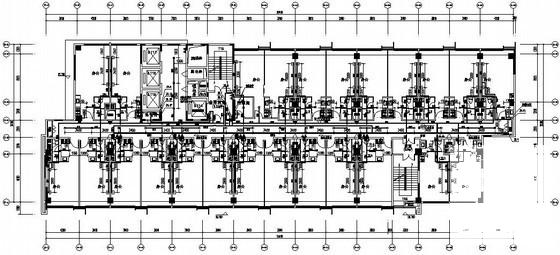

C号栋五层消防平面图

屋顶消防水箱大样图

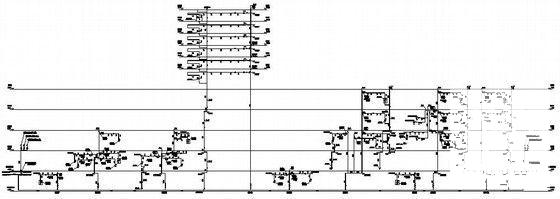

自动喷淋系统原理图

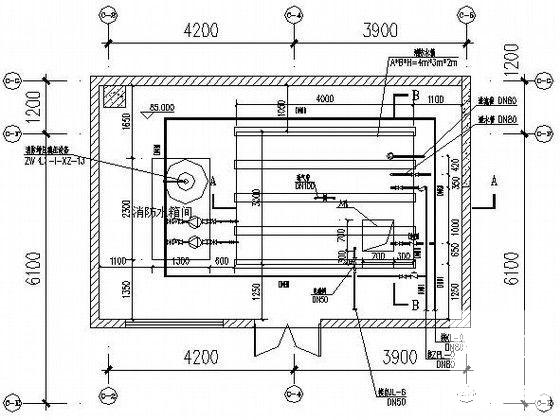

消防水池及水泵房 平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

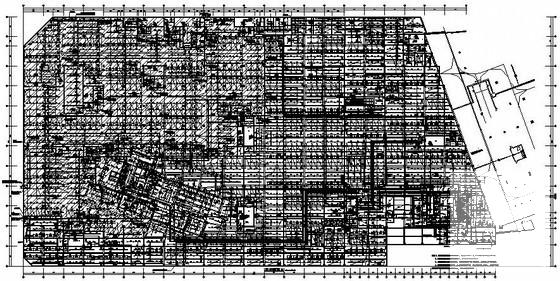

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-18 09:01:19上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
