一份10层旅游商业建筑给排水消防系统CAD施工图纸

tt8899 · 发表于 2020-2-16 16:57:29

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：商业
建筑高度类型：多层建筑
建筑面积：39077.37平方米
建筑地上层数：10层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：42张
设计年代：近代
地下室用途：商业,车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水设备：高位水箱
供水分区：两区
排水体制：污废合流
排水技术：重力排水
消火栓用水量室外(L/S)：15
项目所在地：四川

一、项目概要及设计范围
本项目位于重庆市，属于一类高层公共建筑 .总建筑面积:39077.37m2。1#商业、2#商业为多层旅游配套商业建筑 .设计范围包括建筑生活给水、消防给水、建筑排水、室外雨水污水排水等内容。编辑于2016.5月，图纸总42张，说明书完整、图纸清晰

二、系统设计
1.生活给水系统：
1）该项目给水水源为市政给水管网，水质满足国家饮用水水质标准。由本项目附近市政给水管网上接出1根DN200的给水总引入管，作为本项目生活及消防给水水源（消防水池，储水1008立方米），该项目市政给水压力0.7MPa。
2）给水分区及供水方式，给水系统在竖向分2个区。
2.生活污水系统:
1）该项目最高日排水量为158.2m3/d。污、废水采用合流制。室内±0.000以上污废水重力自流排入室外污水管，地下室污废水采用潜水排污泵提升至室外污水管。
2）生活污水经组织后排入生化污水处理装置经处理达标后排入市政污水管网，餐饮含油废水由业主自行处理须达标后排入小区污水系统。
3.雨水排水系统:
1）多层屋面雨水设计重现期取P=10年，降雨历时5min,高层屋面雨水设计重现期取P=10年，降雨历时5min；雨水排水工程与溢流设施的总排水能力不小于50年重现期的雨水量。屋面采用侧入式雨水斗。
2）屋面雨水及建筑物周围场地雨水经知名地产、渗水地面渗透后排入经雨水沟、雨水口，道路雨水经雨水口汇集至小区雨水系统，排入市政雨水管网。地下室的雨水采用潜水排水泵提升至室外雨水管。小区雨水总排水量Q=365L/s。
... ...

三、图纸展示

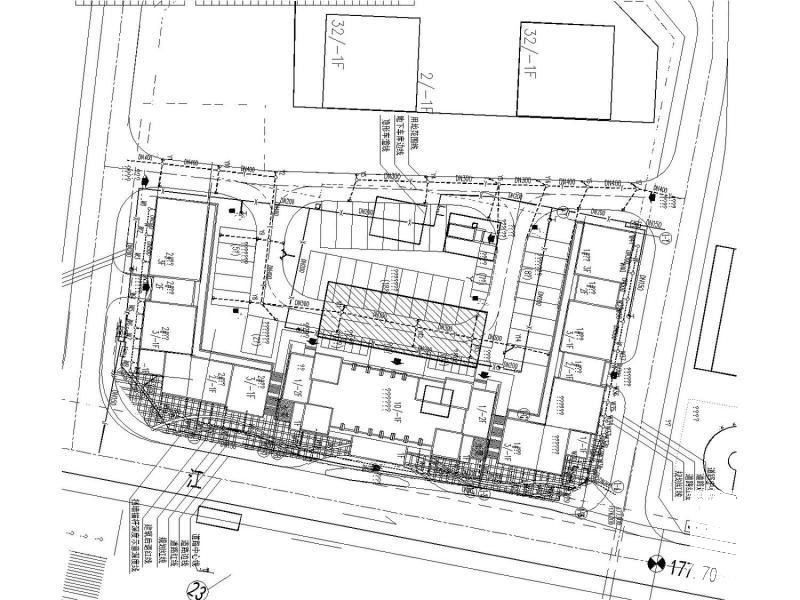

给排水总平面图

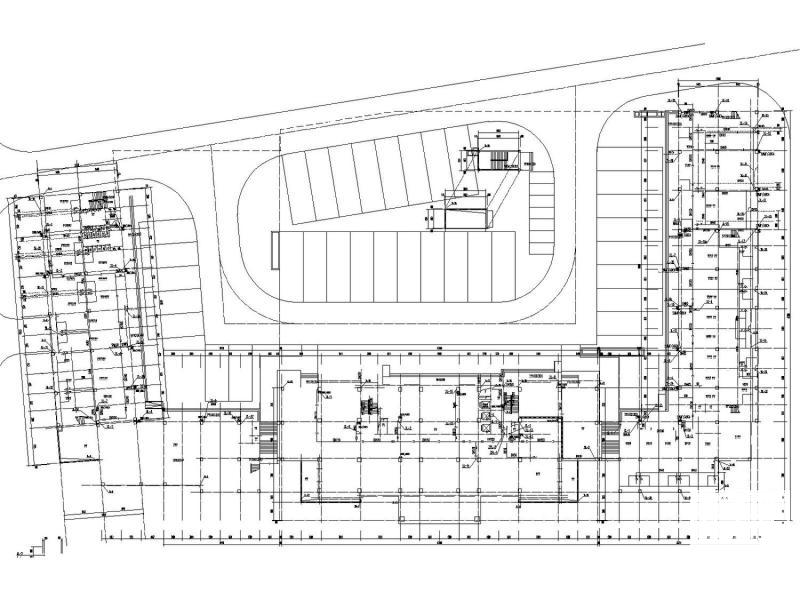

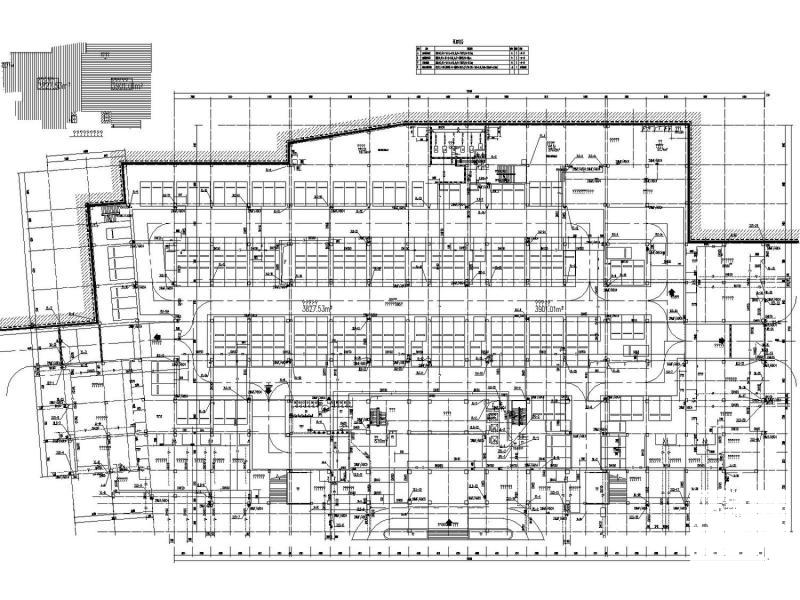

游客接待中心负一层给排水平面图

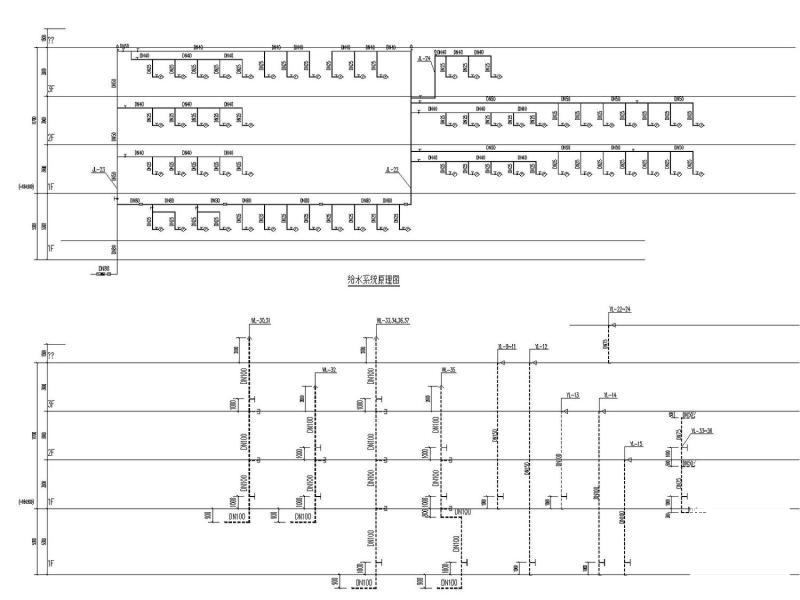

给水系统原理图

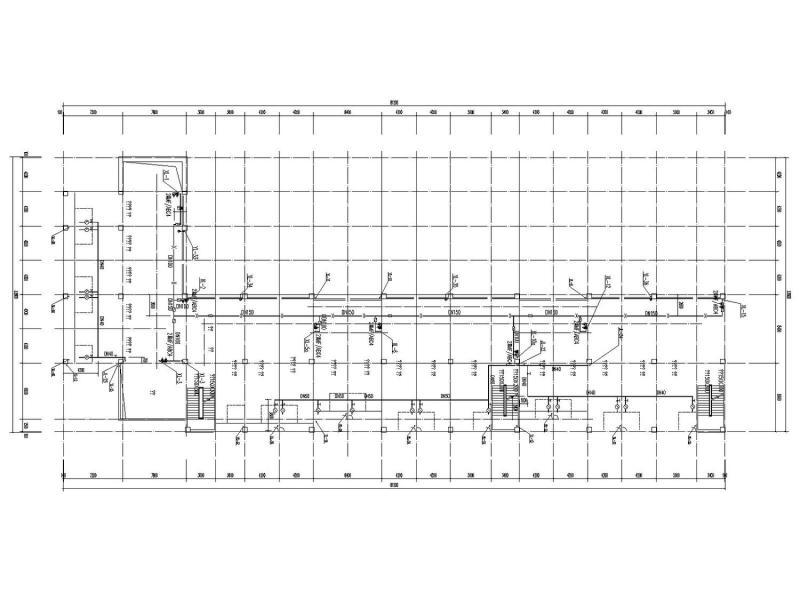

组合一层给排水平面图

1#商业二层给排水平面图

污水系统原理图

2#商业三层喷淋平面图

游客接待中心屋顶层给排水平面图
