一份5层旅游服务中心给排水消防CAD施工图纸（雨水回用）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：29175平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：两区
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 特殊系统：雨水回收
• 大样节点：泵房,卫生间
• 项目所在地：河南

附件详情

• 设计与施工说明
• 给水及消防总平面图
• 排水总平面图
• 给排水消防平面图
• 喷淋平面图
• 给水系统图
• 喷淋系统图
• 雨水系统图
• 排水系统图
• 水泵房详图
• 雨水回用机房工艺流程图
• 卫生间详图

附件详情

该项目为一幢一类旅游服务高层建筑，地下为一层，地上部分五层，建筑面积29175平方米。设计范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。
，共29张。

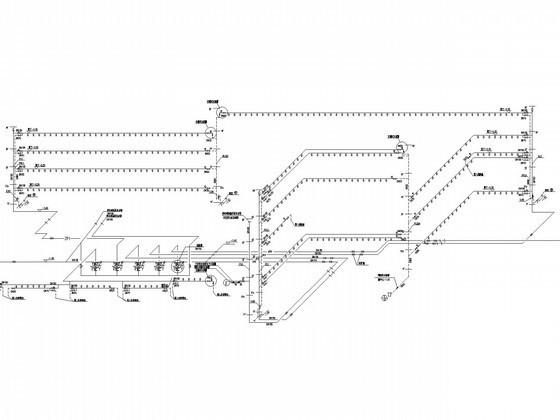

喷淋平面图

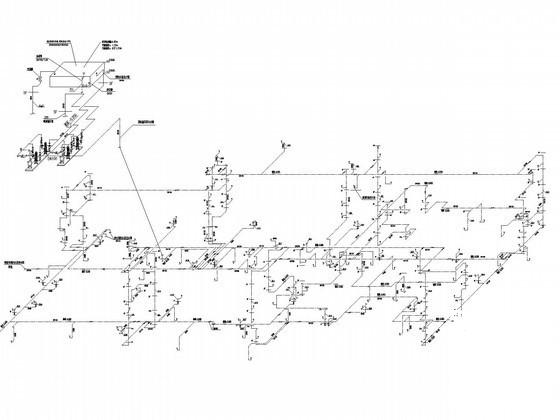

消火栓系统图

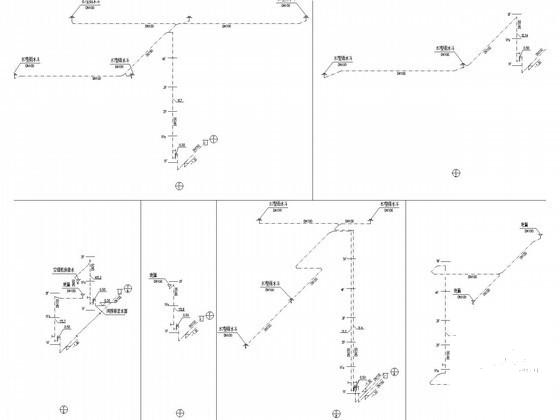

雨水系统图

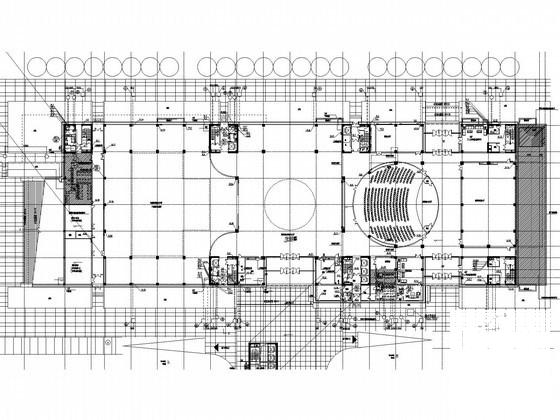

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
