一份6层计划生育服务中心给排水CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,医疗
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水,无负压供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 大样节点：集水坑

附件详情

• 给排水设计说明
• 排水系统图
• 给水系统图
• 排水检查井大样图
• 首层给排水布置图
• 二层给排水布置图
• 三层给排水布置图
• 四层给排水布置图
• 五层给排水布置图
• 六层给排水布置图
• 顶层给排水布置图

附件详情

该项目为六层计划生育卫生服务中心，地上6层，包括办公室、诊室、治疗室、病房等一系列医疗设施及设备。设计范围：生活给水系统、生活排水系统。
，共12张图。

二层给排水布置图

六层给排水布置图

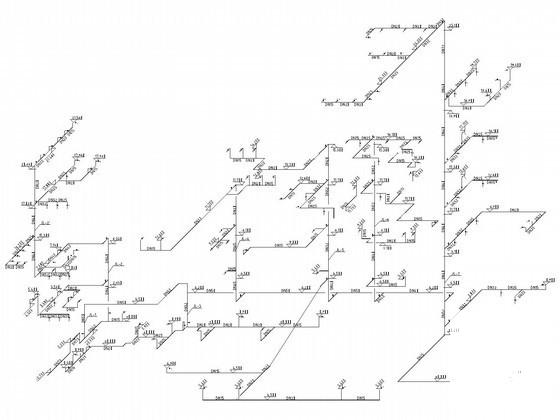

给水系统图
