一份11层研发服务中心给排水CAD施工图纸(泵房平面布置图)

[复制链接]

0

主题

0

帖子

1538

积分

超级版主

Rank: 8Rank: 8

积分
1538
发表于 2020-2-18 19:55:11 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 大样节点:水泵,卫生间,设备房布置
  • 项目所在地:湖南

附件详情

  • 资料目录
  • 给排水设计统一说明
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五层给排水平面图
  • 六~八层给排水平面图
  • 九层给排水平面图
  • 十~十一层给排水平面图
  • 屋面层给排水平面图
  • 电梯机房、梯间顶给排水平面图
  • 屋顶构造顶板排水平面图
  • 消防水池配管详图
  • 消防电梯集水井中潜污泵大样图
  • 消防电梯集水井中潜污泵大样图
  • 泵房 平面布置图
  • 水泵基础详图
  • 消防水池进水管系统图
  • 喷淋泵出水管系统图
  • 消火栓泵出水管系统图
  • 卫生间排水大样图
  • 楼梯间内集水井中潜污泵大样图
  • 制冷机房集水井中潜污泵大样图

附件详情

项目概要:该项目位于湖南,包括主楼和副楼两栋建筑;主楼为地上十一层;副楼为地上三层;主楼建筑高度为51.7米,副楼高度为17.2米;
设计任务为室内生活给水排水系统、雨水系统、 消防系统 ,该项目生产火灾危险类别为丙2类,灭火器配置场所的危险等级为中危险I级和中危险II级;
,共计25张图纸;

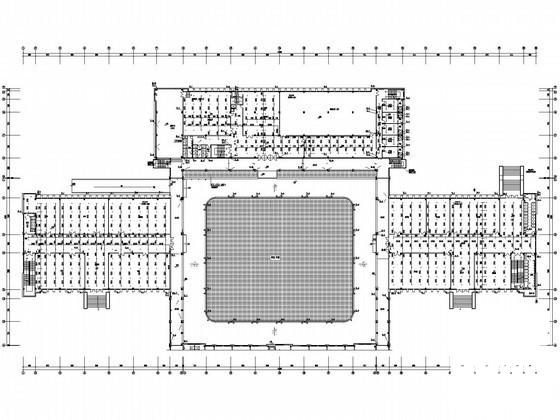

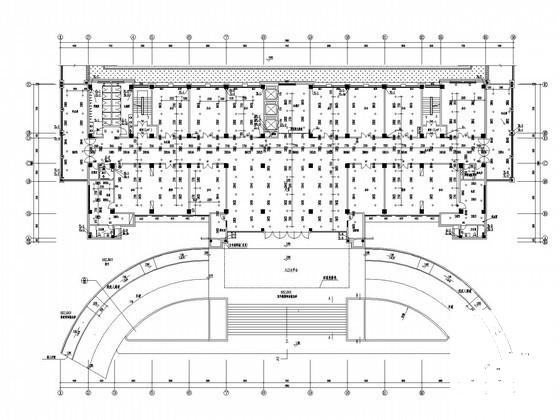

一层给排水平面图

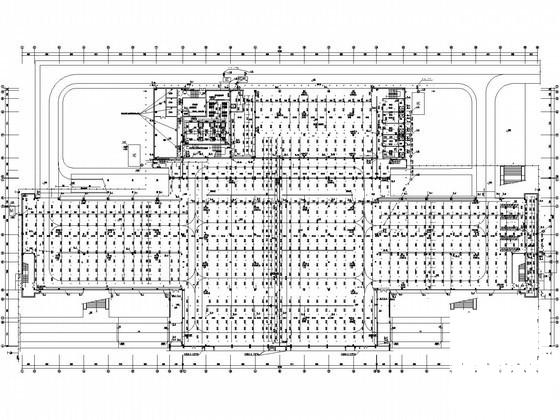

二层给排水平面图

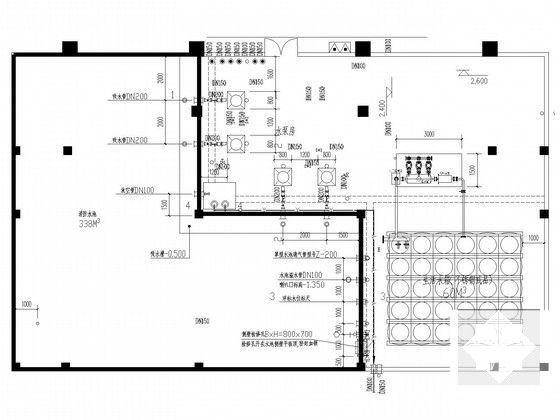

泵房平面布置图

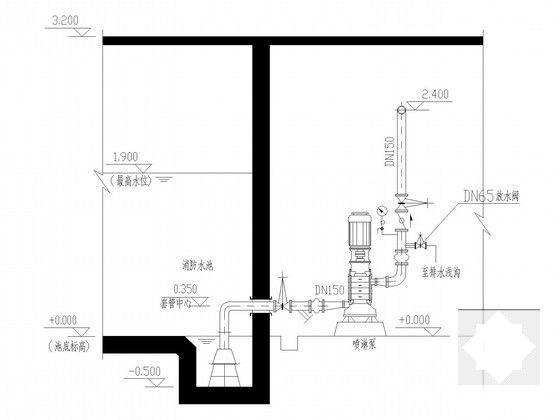

喷淋泵剖面图

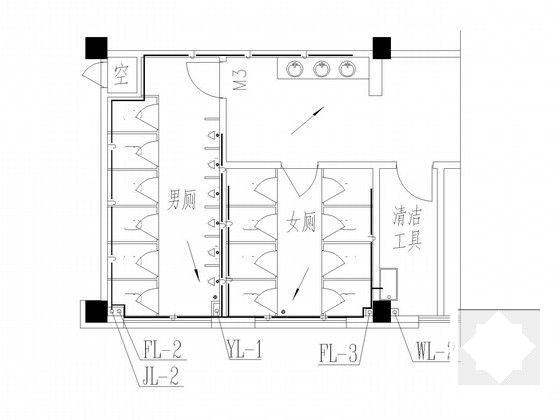

卫生间大样图

喷淋系统图

消防系统图

排水系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 19:55:11上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0seecc1cs2se02cc.rar

2.79 MB

下载  售价: 100 积分    赚积分
