一份5层汽车销售服务中心给排水CAD施工图纸（泡沫灭火）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：11100平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 地下室用途：商业,车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,泡沫灭火系统
• 供水设备：高位水箱,水泵站,稳压泵,水池
• 供水方式：市政供水,高位水箱供水,无负压供水
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：10
• 大样节点：水箱,水泵,泵房

附件详情

• 给水,排水,消防给水设计总说明
• 给水排水系统图
• 消防系统 图
• 地下车库给排水平面图
• 夹层平面图
• 一层平面图
• 二层平面图
• 和平路沿街立面图
• 防火设计说明
• 消防泵房管道平面图,系统图
• 总平面图
• 消火栓给水系统图
• 消防系统图
• 夹层平面图
• 一层平面图
• 二层平面图
• 地下车库给排水平面图
• 地下室平面图
• 二-五层平面图
• 一层平面图

附件详情

该项目为10000万平米汽车销售服务中心，包括维修销售中心和服务楼。规划总占地面积3913平米，规划总建筑面积11115.20平米，其中销售维修中心7245.20平米，服务用房3870.00平米。该项目设计内容包括:室内给水,排水,消火栓,喷淋管网,泡沫消防设计，不包括室外消防设计。
，共20张图。

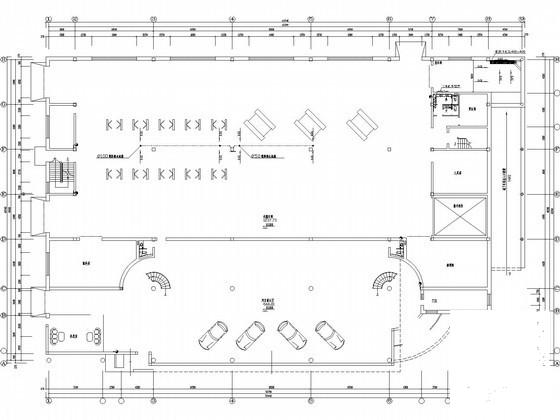

一层平面图

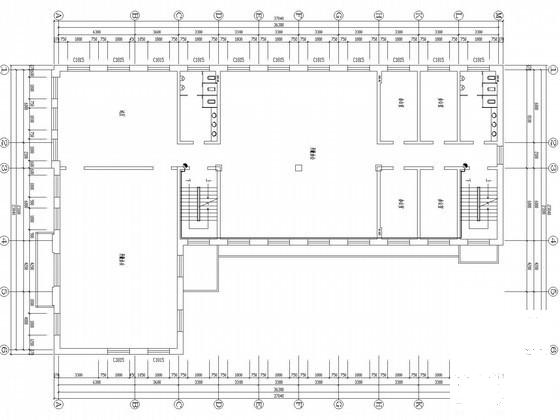

二-五层平面图

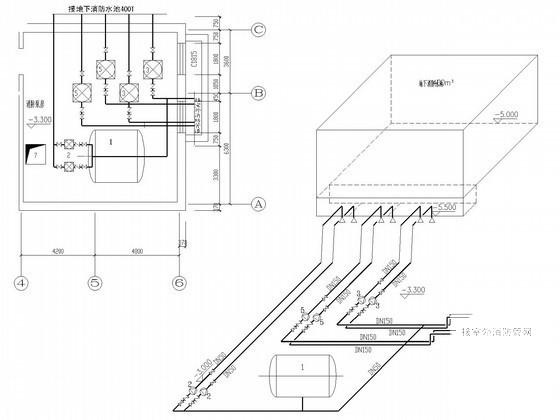

消防泵房管道平面图,系统图

第 1 张图

第 2 张图

第 3 张图

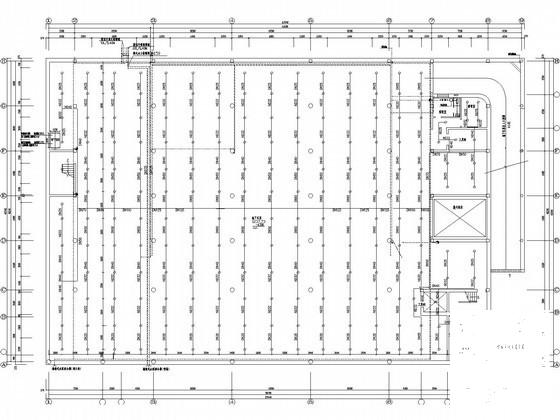

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
