一份C型冷弯薄壁型钢汽车销售服务店结构CAD施工图纸（6度抗震）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.65kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：17张
• 设计年代：近代

附件详情

该资料为车特约销售服务店，年限为50年，抗震设防类别为丙类， 地震烈度6度(0.05g),结构安全等级为二级。
1.屋面及墙面维护为彩色压型钢板内填玻璃棉保温复合板,做法详建施。
2.檩条及墙梁为C型冷弯薄壁型钢。
3.梁及柱结构采用型钢和焊接实腹式H形截面的主刚架,钢柱脚与混凝土基础为刚接和铰接形式。

图纸主要包括： 钢 结构设计说明 、基础平面布置图、基础详图一、地脚螺栓平面布置图、刚架及支撑系统平面布置图、钢结构立面布置图、屋面檩条、拉条及隅撑 平面布置图 、交车区墙檩立面布置图、雨蓬骨架详图、墙檩拉条连接节点、支撑圆钢接长节点、墙梁安装节点、GJ-1详图、GJ-2,2a详图、GJ-6详图、 展厅钢梯详图、GJ-3,3a,3b,3c详图、 GJ-4详图、GJ-5，5a详图扥共17张图纸。

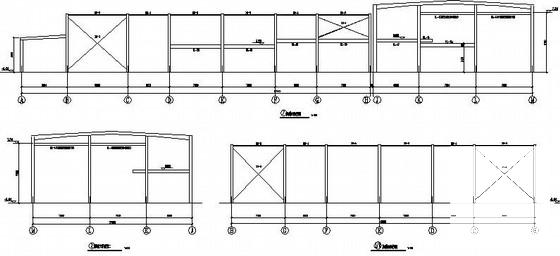

第 1 张图

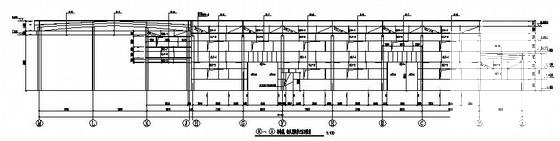

第 2 张图

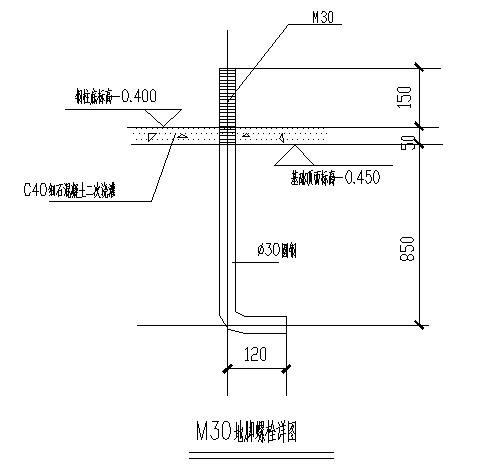

第 3 张图

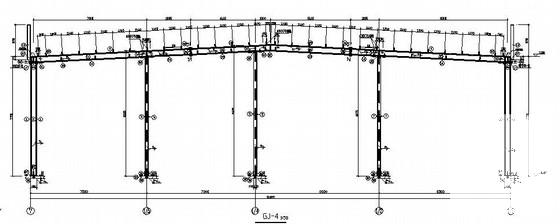

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
