[CAD]5层框架结构汽车运输公司服务楼结构图纸(抗震设防分类标准)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：10张

附件详情

该项目是山西某汽车运输有限公司办公楼项目，无地下室,地上五层,总高为19.95m.楼板均采用现浇钢筋混凝土楼板,基础形式为钢筋混凝土独立柱基础。该项目抗震设防烈度为7度,按抗震设防分类标准划分为丙类建筑，框架抗震等级为三级，砼结构的环境类别:地下为二b类。
包括：结构设计总说明，基础平面图，基础详图，各层结构平面图，梁配筋图， 楼梯详图 ，柱配筋表等共计10张图。

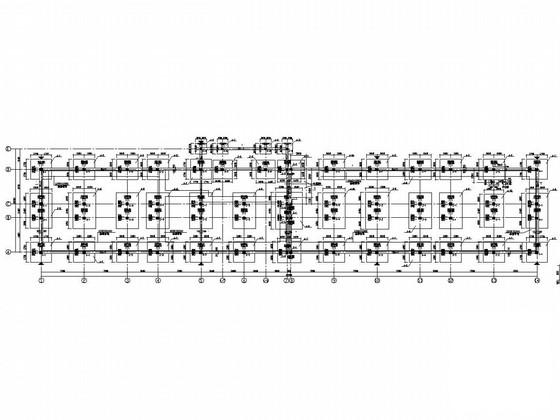

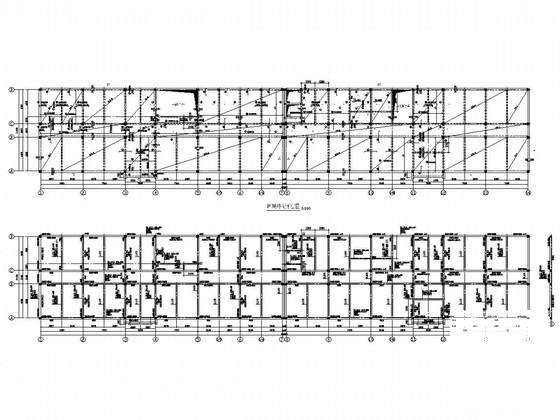

四层结构、梁平面图

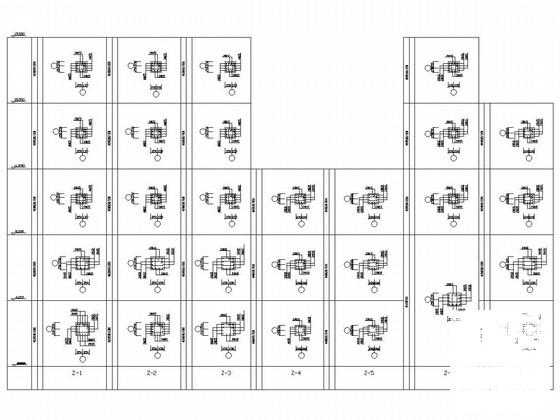

柱表配筋图

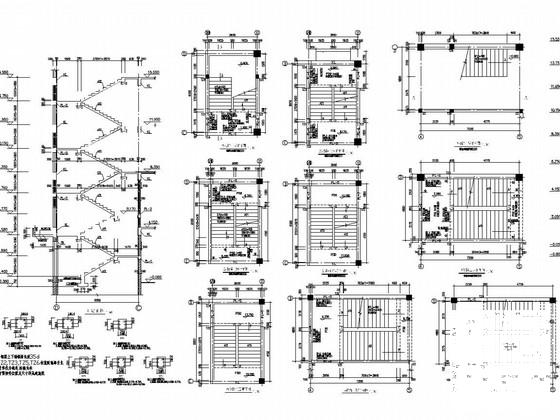

楼梯详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
