一份4层销售公司办公楼框架结构CAD施工图纸（6度抗震）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：13张

附件详情

结构设计说明 一
结构设计说明 二
基础 平面布置图
柱平面布置图
3.500标高梁平法施工图
3.500标高板平法施工图
7.100标高梁平法施工图
7.100标高板平法施工图
10.700标高梁平法施工图
10.700标高板平法施工图
14.400标高梁平法施工图
14.400标高板平法施工图
楼梯配筋图
共13张图纸。

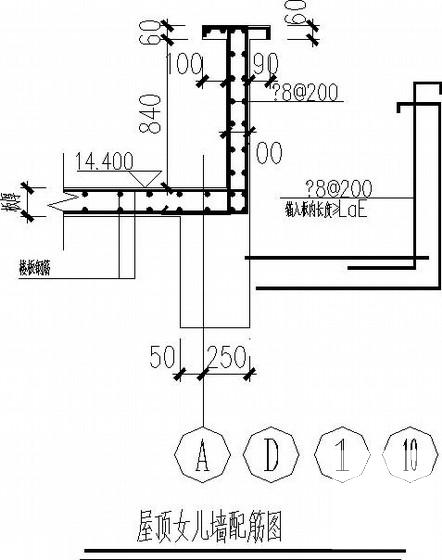

第 1 张图

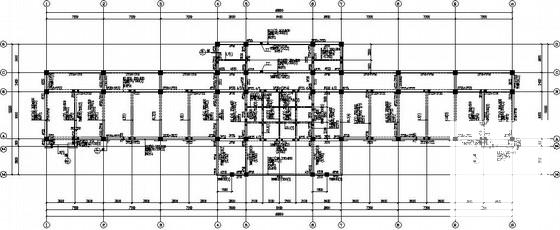

第 2 张图

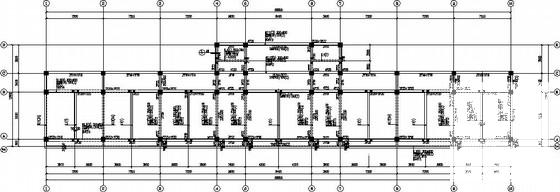

第 3 张图

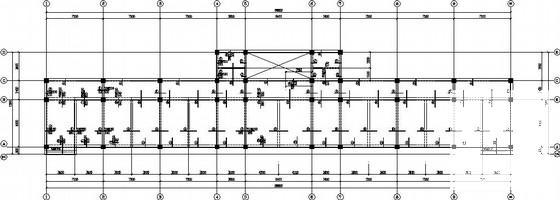

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
