一份汽车4S店钢框架钢结构CAD施工图纸

[复制链接]

0

主题

0

帖子

1565

积分

超级版主

Rank: 8Rank: 8

积分
1565
发表于 2020-2-18 12:28:08 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:其他结构
  • 基础形式 :筏形基础
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

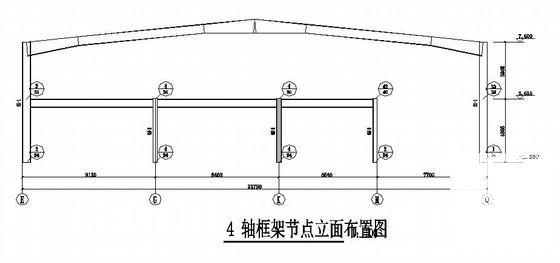

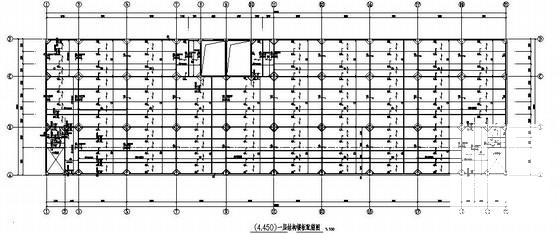

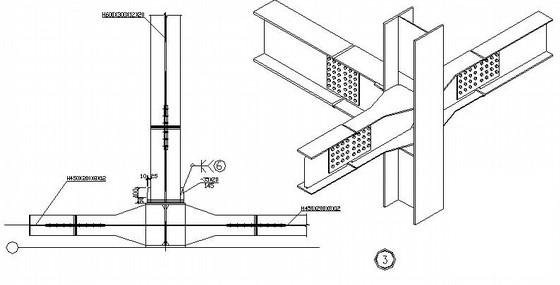

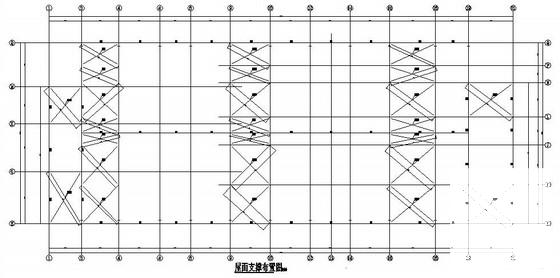

汽车4S店钢框架结钢结构全套施工图,主要包括: 结构设计说明 、轴框架节点立面布置图、结构 平面布置图 、压型钢板楼面 节点详图 、轴框架节点立面布置图、柱脚详图(维修车间)、 节点详图 楼梯详图 、剖面图、屋面支撑布置图、柱间支撑布置图共36张图纸。

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 12:28:08上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfc2ddde0ce1ddsdff.rar

4.71 MB

下载  售价: 100 积分    赚积分
