一份两层框架水泵房结构CAD施工图纸（挡土墙结构）(平面布置图)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 民用建筑设计使用年限：50年
• 基础形式 ：箱形基础
• 结构安全等级：三级
• 地基基础设计等级：丙级
• 结构最大跨度：9.5m
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 参考图纸：4张
• 设计年代：近代

附件详情

该资料包含： 建筑施工 图、结构设计总说明、基础 平面布置图 、挡土墙结构图、首层、二层结构平面图及 楼梯详图 等。
共4张图纸。

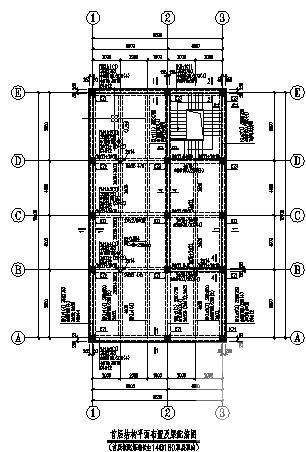

第 1 张图

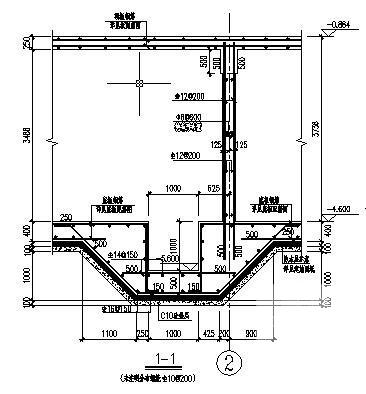

第 2 张图

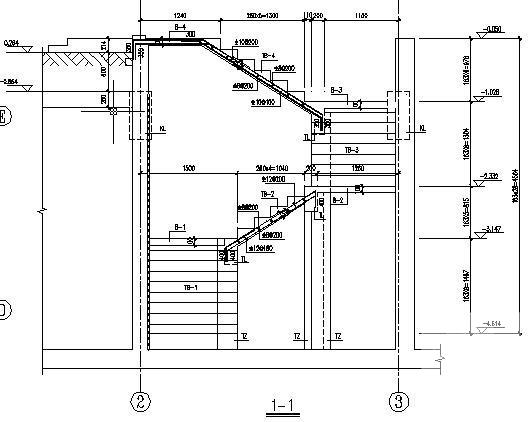

第 3 张图

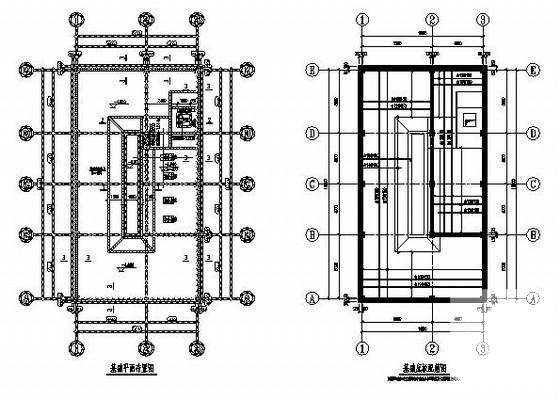

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
