一份单位两层框架库房建筑结构CAD施工图纸(基础平面图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 参考图纸：13张
• 设计年代：近代

附件详情

这份参考资料为某两层框架结构库房施工图，全套共13张图纸。
建筑图包括：设计说明、立面图、剖面图、屋顶平面图、各层平面图；
结构图包括：设计说明、基础平面图、柱配筋图、梁配筋图、板配筋图、电气图。

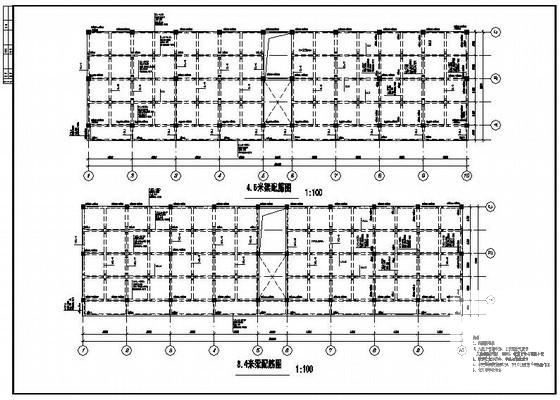

第 1 张图

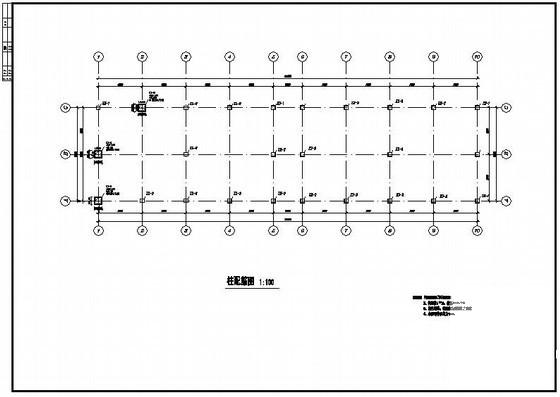

第 2 张图

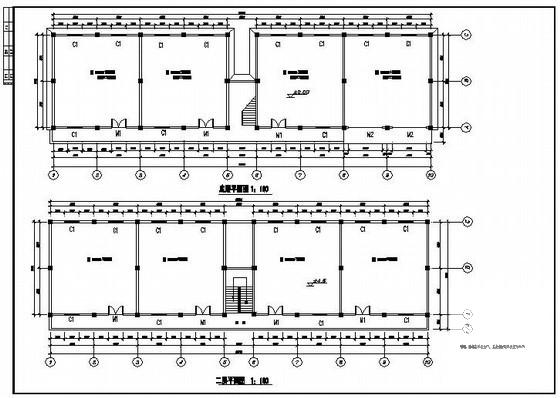

第 3 张图

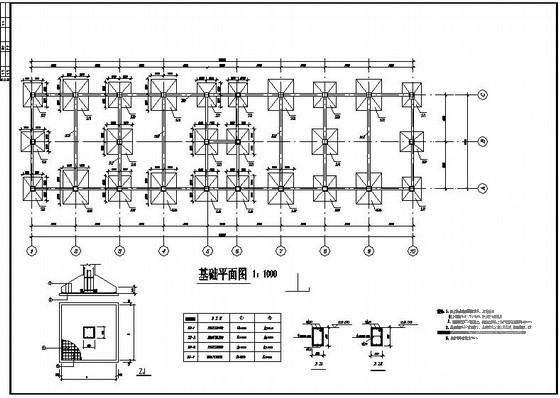

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-13 15:24:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
