建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：排架,轻钢结构
-
基础形式 ：独立基础
-
结构安全等级：二级
-
抗震设防烈度：8度抗震
-
风压：0.45kN/平方米
-
雪压：0.45kN/平方米
-
参考图纸：11张
附件详情
钢
结构设计说明

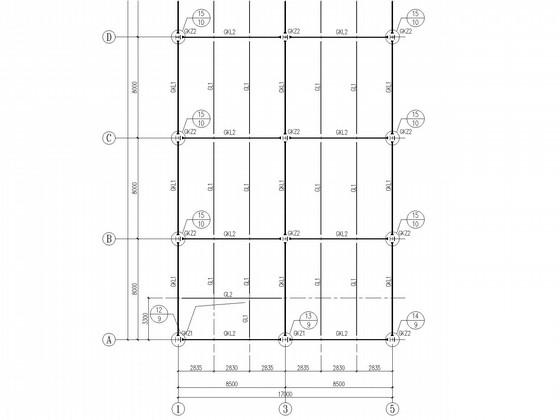

、基础平面布置图、柱脚锚栓布置图、结构
平面布置图
、楼板配筋图、
节点详图
、
楼梯详图
共11张图纸。

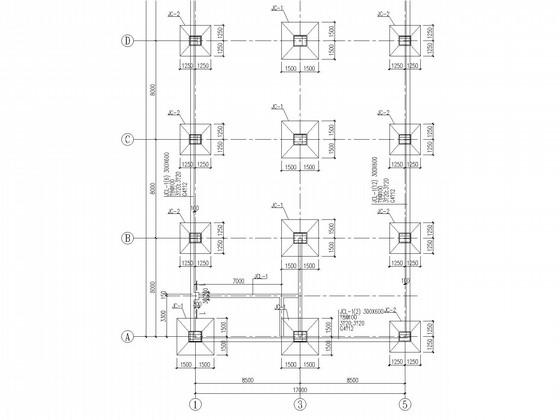

基础平面布置图

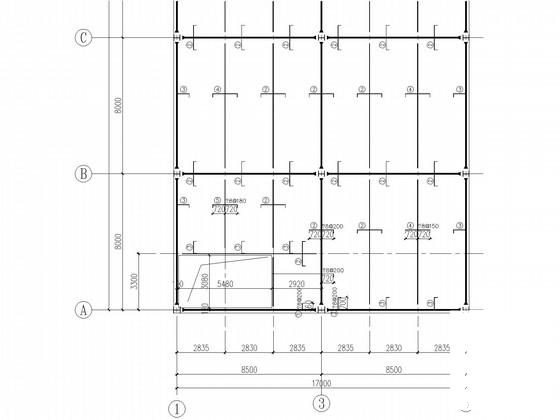

楼板配筋图

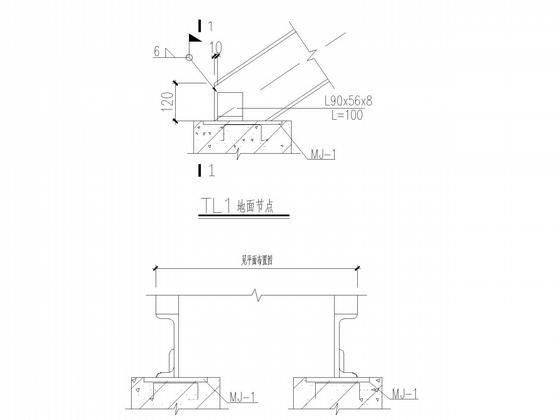

楼梯节点

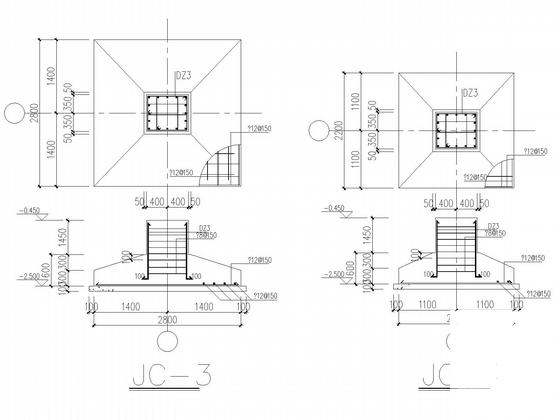

JC详图

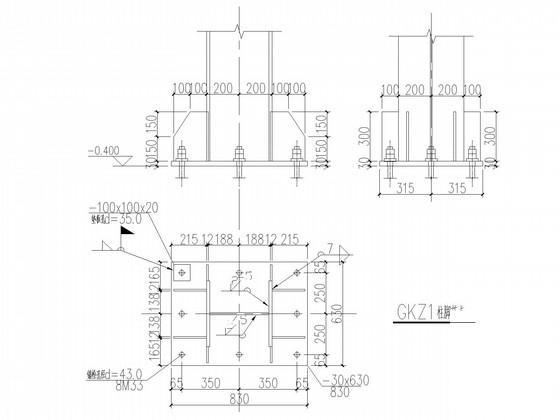

柱脚节点
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
