两栋单层轻钢结构库房建筑结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：18m
- 抗震设防烈度：8度以上
- 风压：0.30kN/平方米
- 雪压：0.3kN/平方米
- 参考图纸：28张
- 设计年代：近代
附件详情
两栋单层轻钢结构库房建筑结构图
该资料为：两栋单层轻钢结构库房建筑结构图
建筑面积分别为：1230平方米，360平方米
结构类型为：门式刚架钢结构
基本风压：W0=0.3kN/平方米
基本雪压：W0=0.30kN/平方米
抗震设防：9度
结构几何尺寸分别为：18米*70米，15米*24米
该资料包含：
1、建筑图：建筑设计说明、柱网
平面布置图
、
剖立面图
、山墙立面图、纵墙立面图、屋面布置图；
2、结构图：
结构设计说明
、柱脚锚栓平面布置图、屋面支撑件布置图、墙面支撑件布置图、屋面檩条布置图、墙梁布置图、屋面、墙面檩条详图、GJ-1、SC、XG、ZC、KFZ。
共28张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

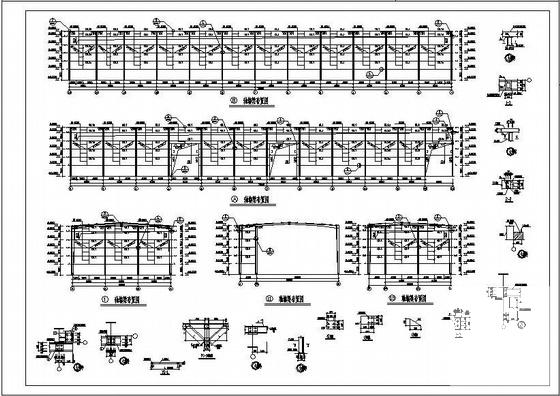

钢结构建筑施工图纸 - 1 -

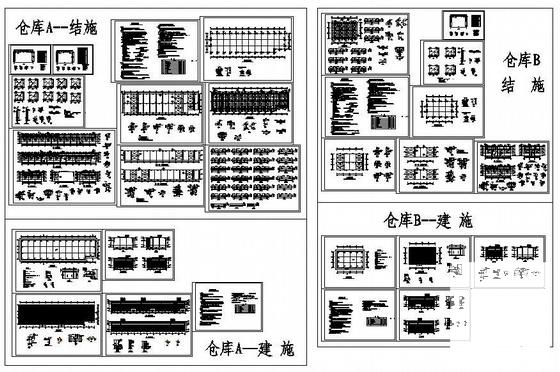

钢结构建筑施工图纸 - 2 -

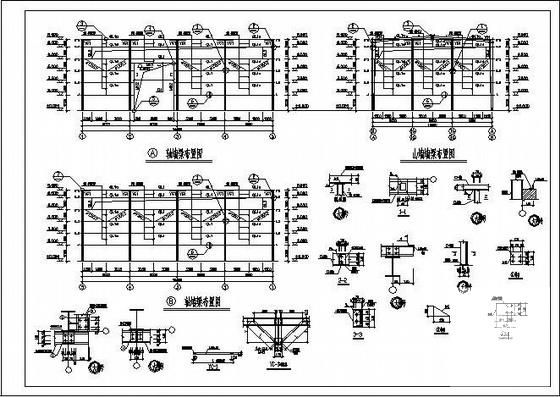

钢结构建筑施工图纸 - 3 -

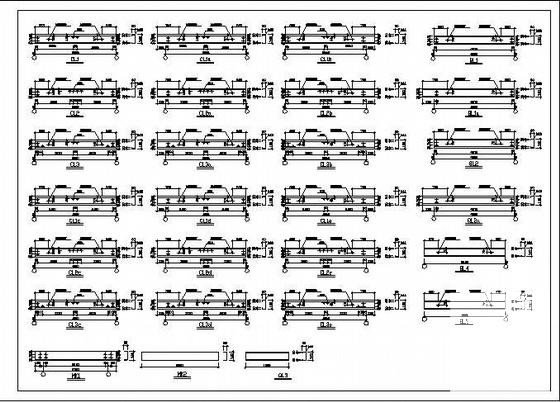

钢结构建筑施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.36 MB
- 收藏次数：0
-
文件名称：
附件-995878558889950577806.rar
