框架抗震墙商住楼结构CAD施工图纸(平面布置图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑高度：多层建筑
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：框架剪力墙结构
• 基础形式：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：20张以下

附件详情

结构设计总说明、基础平面布置图、基础设计说明、基础承台平面布置图、基础梁平面布置图、泵房及消防水池基础底板 平面布置图 、框架柱平面布置示意图、剪力墙平面图、梁配筋图、板配筋图、模板图、楼梯结构施工图共19张图纸。

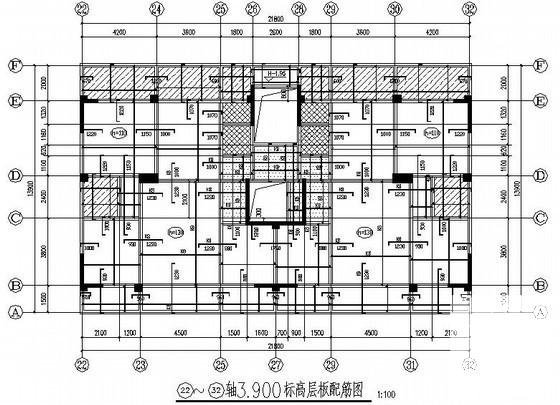

第 1 张图

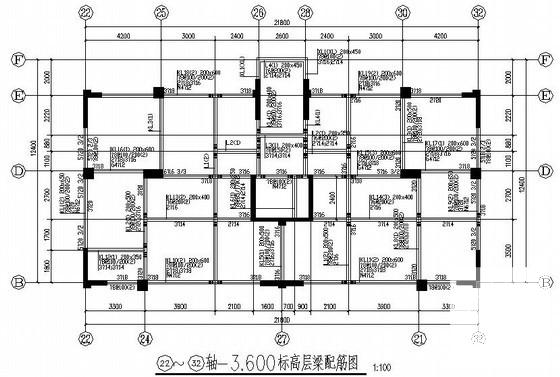

第 2 张图

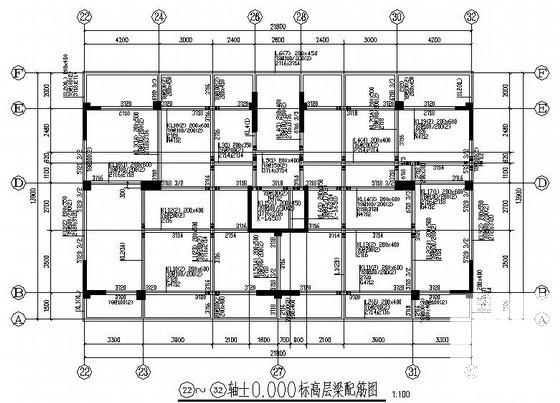

第 3 张图

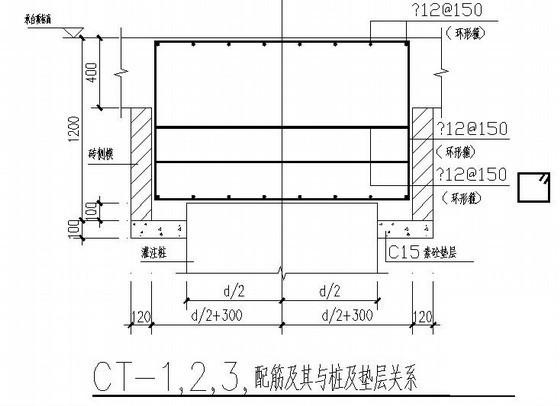

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
