[CAD]框架剪力墙住宅结构设计方案图纸(平面布置图)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.4kN/平方米
• 地下室功能：其他
• 参考图纸：13张
• 设计年代：近代

附件详情

结构设计总说明、基础平面布置图、柱网平面布置图、基础层梁平面布置图、梁平面布置图、屋面层梁结构平面布置图、板平面布置图、夹层板平面布置图、坡屋面板 平面布置图 、楼梯结构布置图、大样钢筋图共13张图纸。

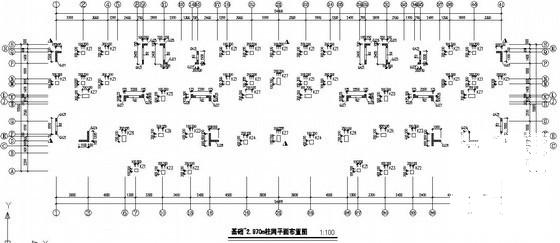

第 1 张图

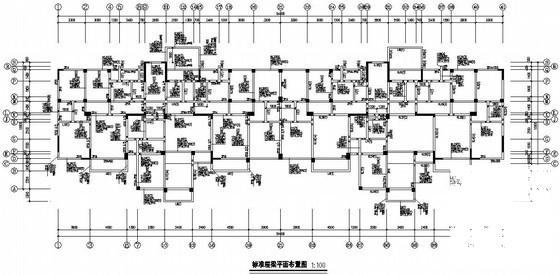

第 2 张图

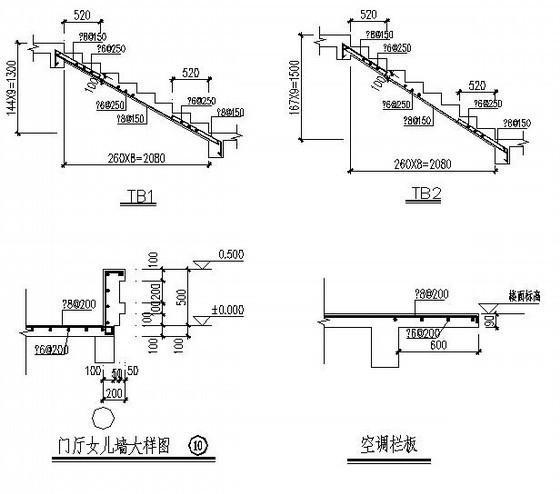

第 3 张图

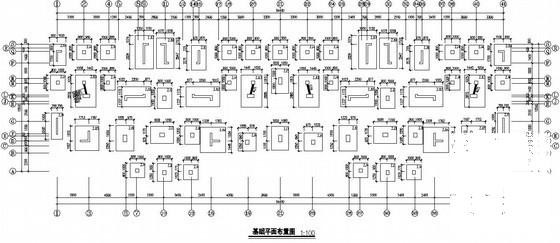

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
