[CAD]网架玻璃采光顶结构设计图纸（框架剪力墙）(平面布置图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

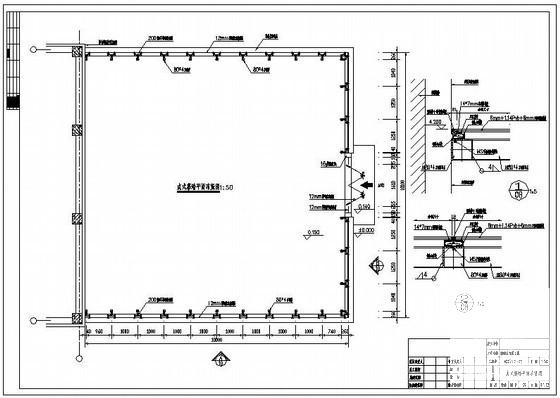

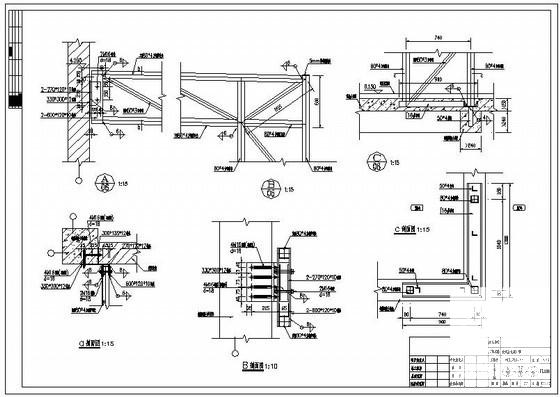

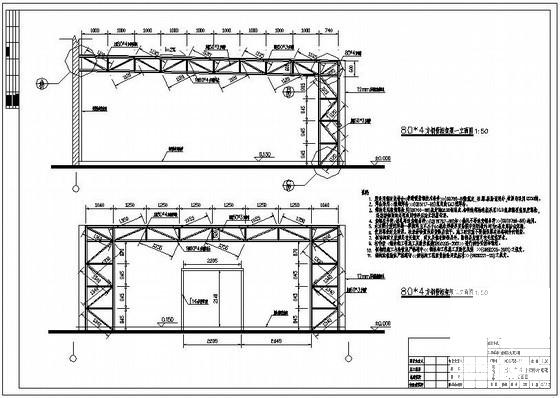

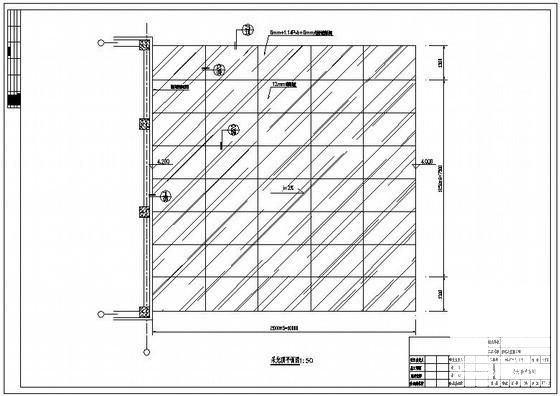

该资料包含： 结构设计说明 ，采光顶平面图，点式幕墙 平面布置图 ，网架平面图，立面图，剖面图及详图，开启扇及门详图，网架上弦平面图，网架下弦平面图，网架腹杆平面图，80*4方钢管桁架梁，节点及详图等
共12张图纸。
