一份学生服务中心及宿舍给排水消防CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：31张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱
• 项目所在地：江西

附件详情

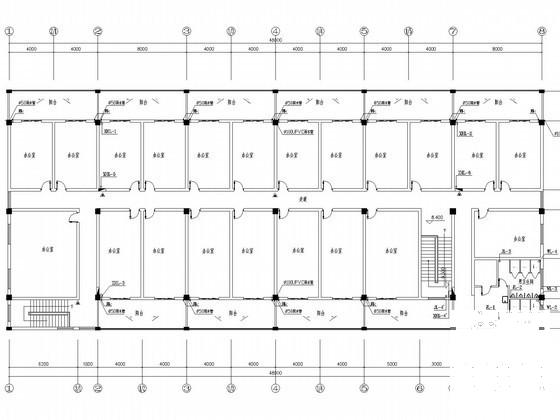

• 给排水平面图
• 给排水系统图
• 水箱大样图
• 消火栓系统图

附件详情

该资料的范围包括建筑单体红线以内的给水、排水、消防等管道系统及小型给水排水构筑物；雨水系统由建筑专业布置。
该项目设有生活给水系统、生活排水系统、消火栓给水系统。
，共31张。

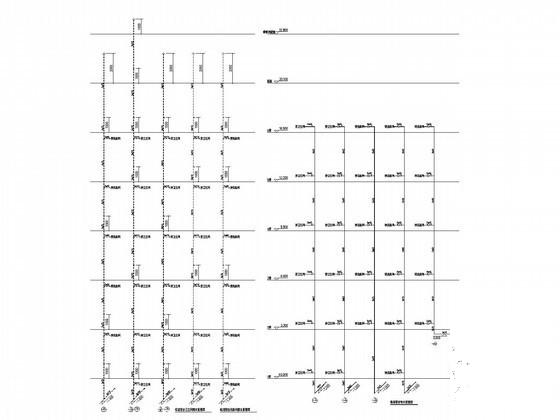

给排水系统图

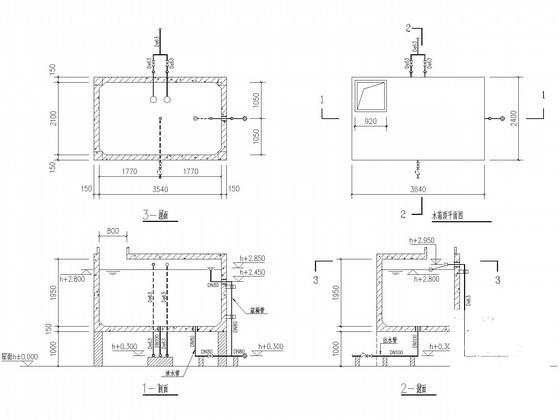

水箱详图

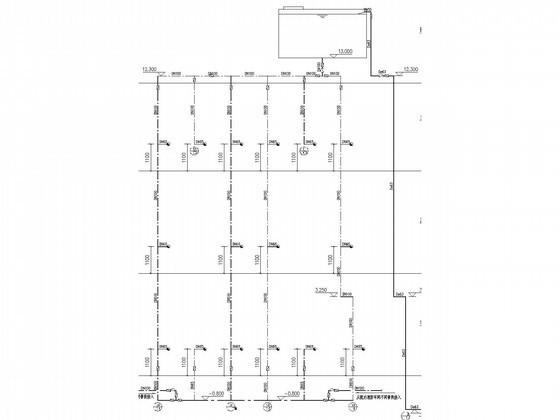

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
