学校学生宿舍给排水施工图纸（大样图纸）,平面图

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育,其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 大样节点：厨房,洗衣房
• 项目所在地：贵州

项目概要：该项目为 贵州省学校学生宿舍2 给排水施工图 （含大样图） 。建筑高度：22.8m；建筑类别:多层公共建筑；耐火等级：二级。抗震烈度为6度，设计使用年限为50年。

设计范围包括：

1 生活给水系统。

2 热给水系统。

3 室内消火栓给水系统。

4 生活污、废水排水系统。

5 雨水排水系统、冷凝水排水系统。

6 建筑灭火器配置。

部分图纸展示：

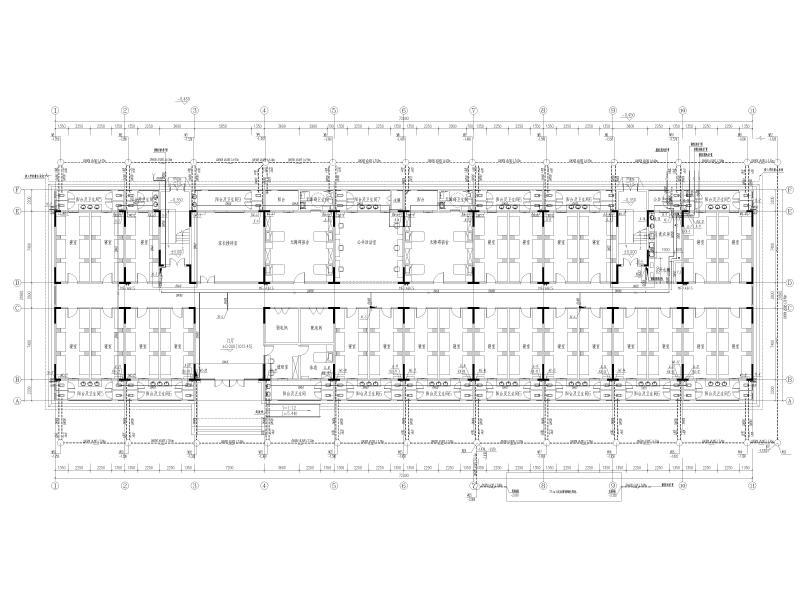

一层给排水平面图

六层给排水平面图

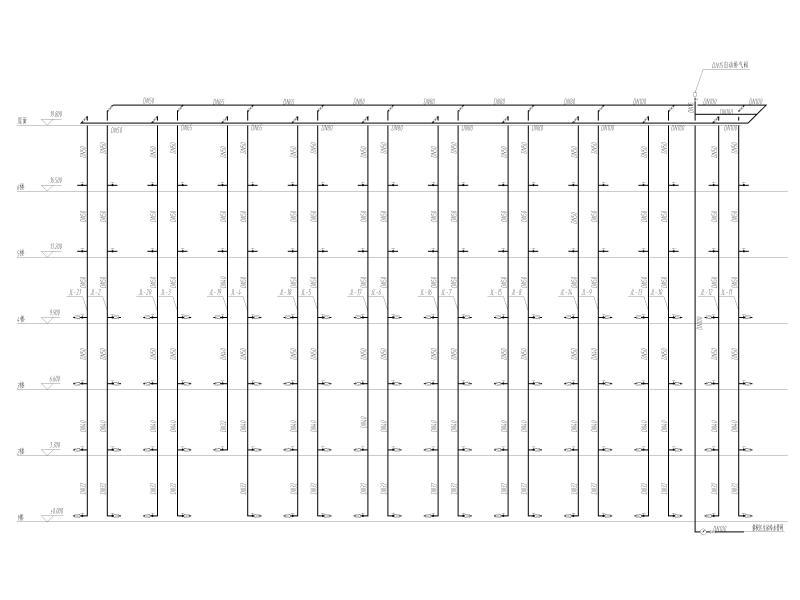

给水系统原理图

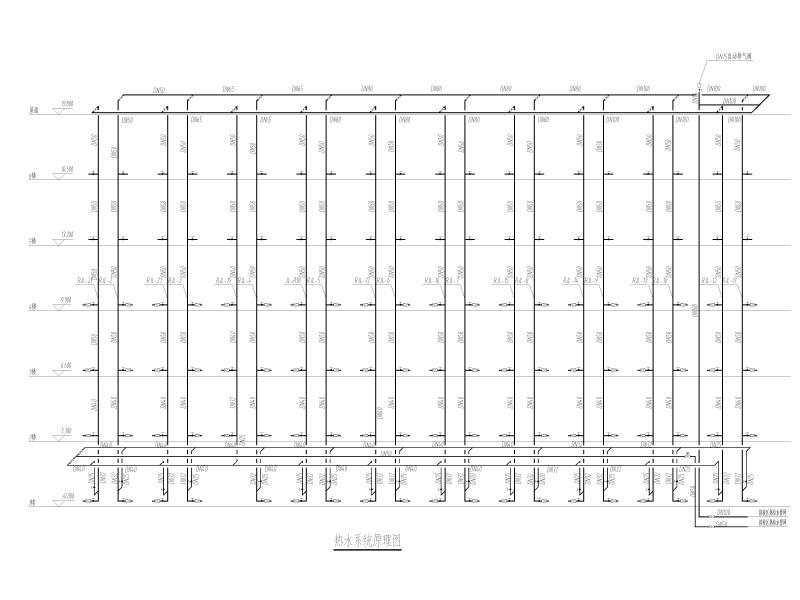

热水系统原理图

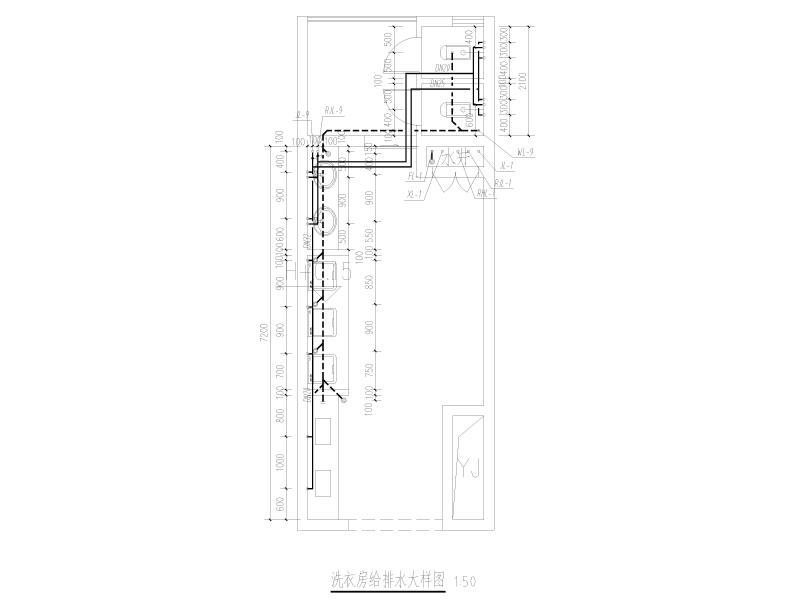

洗衣房给排水大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
