4层学生宿舍给排水设计CAD图纸.dwg

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

管道材料:生活给水管均采用PP-R型管,热熔连接;室内排水管采用优质U-PVC管,承插粘接,埋地横管采用加强管,室外排水管采用双壁波纹管,承插连接.消火栓箱埋墙暗装,安装消火栓处墙体厚度不得小于240mm,消火栓箱采用650X1400X200mmXmmXmm,钢质消火栓箱,消火栓采用SN65单出口消火栓,水枪采用QZ16水枪.喷嘴口径为?16,水龙带采用麻质水带DN65,L=25M,水龙带接口采用KD65型.管道材料:消防给水管采用镀锌钢管,采用丝扣连接;管道油漆及防腐:消防给水管先刷红丹防锈漆二度,再外刷银粉二度;屋面管道保温:屋面给水管按规范要求做保温工作,采用聚氯乙烯壳包裹,外包玻璃布,外刷热沥青二度;屋面管道保温:屋面给水管按规范要求做保温工作,采用聚氯乙烯壳包裹,外包玻璃布,外刷热沥青二度;米,底部离地面高度不小于0.15米.

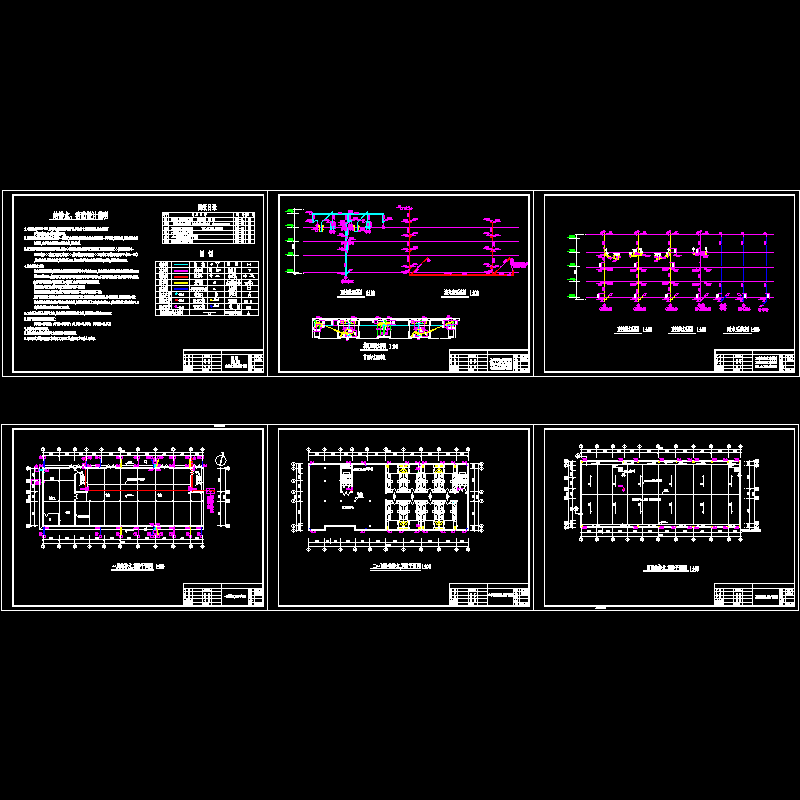

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
