一份石油大学行知学生服务中心建筑施工CAD图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：高校
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：辽宁
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：6张
• 建筑高度：15.9m
• 建筑地上层数：3层
• 设计效果图：无

附件详情

该资料为[辽宁省]某石油大学行知学生服务中心

建筑设计结构形式为：框架结构
抗震设防烈度：7
层数为： 3层
高度为： 16.50米
屋顶形式：平屋顶

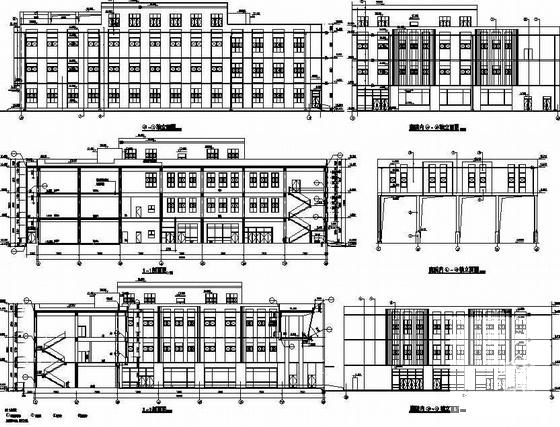

这份参考资料包括建筑平面、立面、剖面图等，共6张图纸

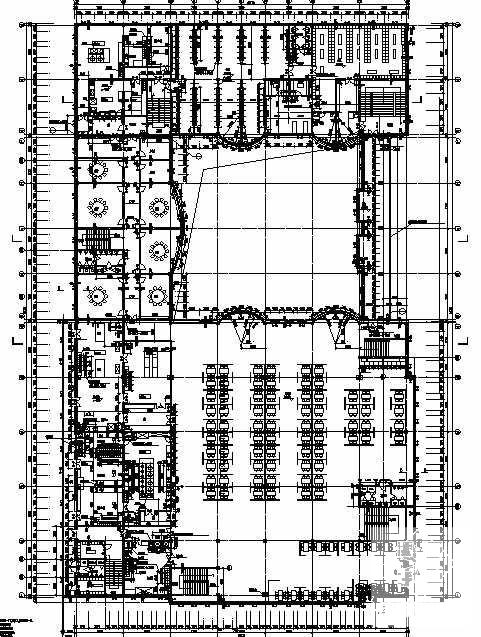

第 1 张图

第 2 张图

第 3 张图

第 4 张图

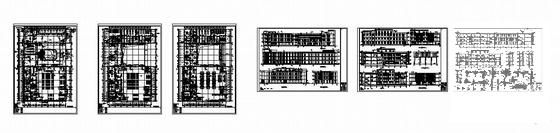

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-9 14:07:09上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
