一份16层纯框架结构行政综合服务中心结构CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：车库
• 参考图纸：28张
• 设计年代：近代

附件详情

该项目是华东某行政综合服务中心项目，框架结构，地上16层，地下一层，高度59.9米，抗震设防烈度为6度，场地Ⅱ类，桩基础。
包括：结构设计总说明，桩 平面布置图 ，基础结构平面图，柱平法施工图，板结构平面图，梁结构平面图，屋面梁、板结构平面图，1区屋顶构架结构平面图等共计28张图。
4月。

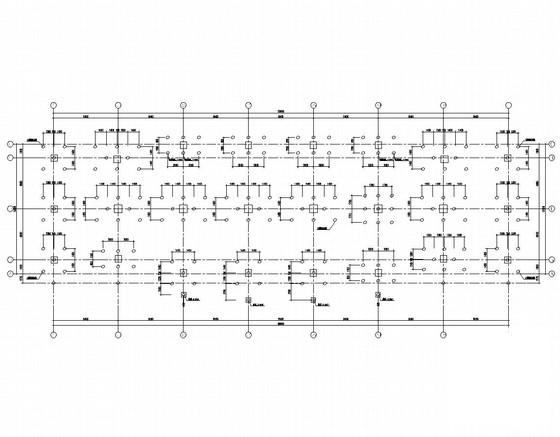

基础结构平面图

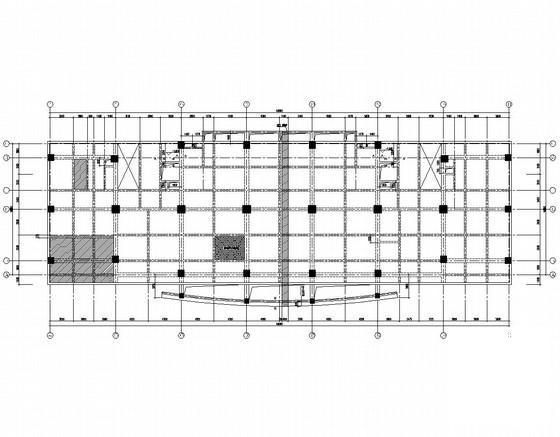

一层板结构平面图

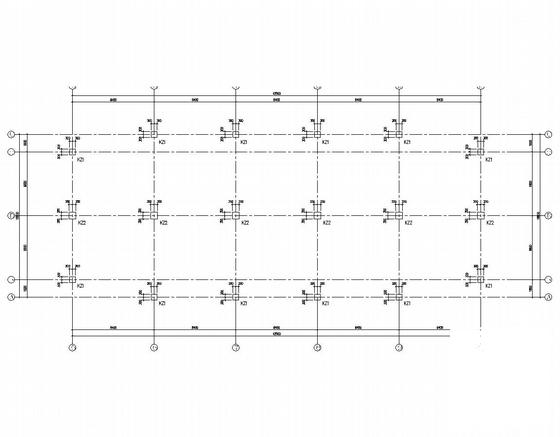

柱平法施工图

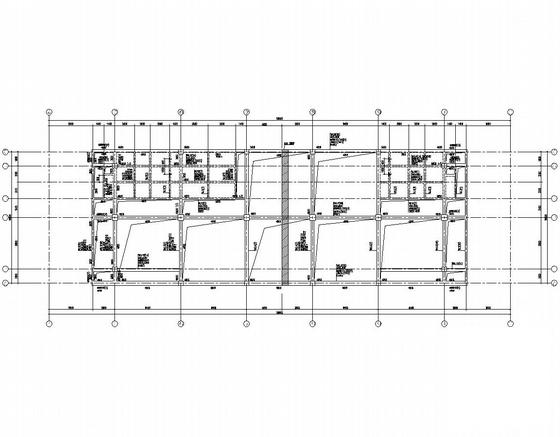

屋顶构架结构平面图

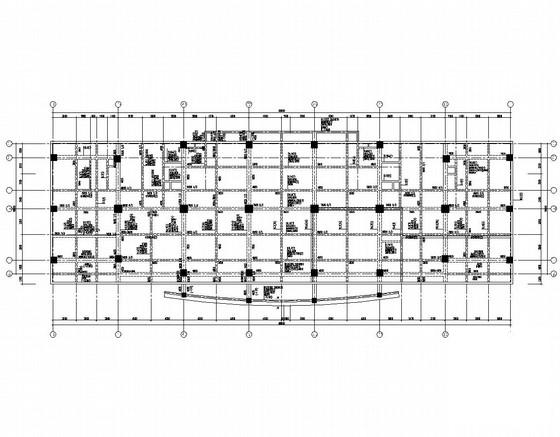

一层梁结构平面图

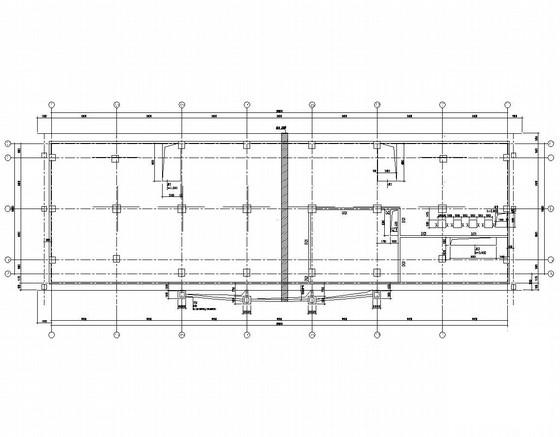

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
