7215平米17层行政服务中心综合楼空调CAD施工图纸
- 设计说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计面积：7215平方米
- 地上层数：17层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计内容：空调,通风,防排烟
- 空调系统：全空气系统,制冷剂系统
附件详情
本稿为某地行政服务中心综合楼空调图纸，包括：设计及施工说明，工程图例，空调系统图，空调冷凝水排水系统图，正压送风系统图，地下室送风平面图，各层空调平面图，机房层正压送风机平面图等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

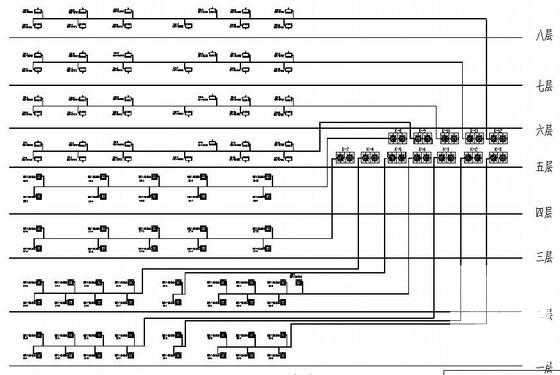

行政服务中心施工图 - 1 -

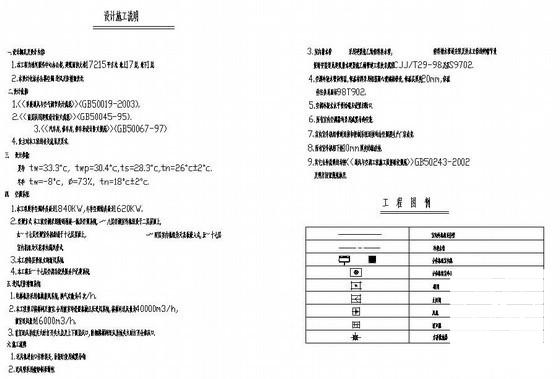

行政服务中心施工图 - 2 -

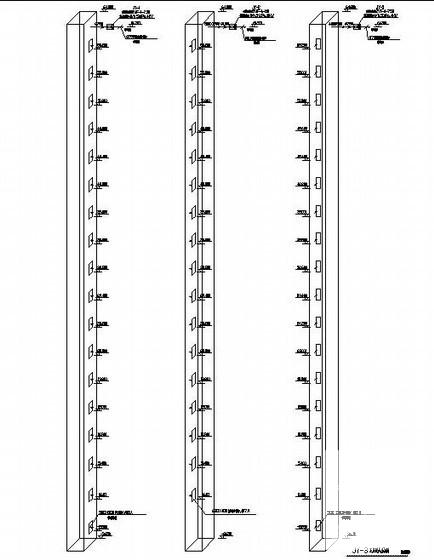

行政服务中心施工图 - 3 -

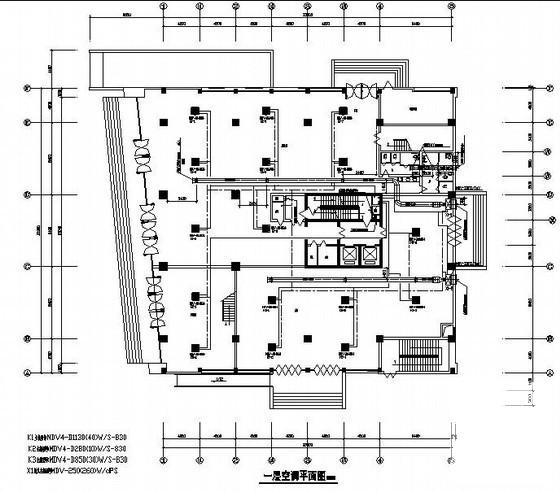

行政服务中心施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：2.79 MB
- 收藏次数：0
-
文件名称：
附件-995858678858767075677.rar
行政服务中心施工图下载
