5层框架结构小学行政综合楼结构设计施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该项目是长沙某小学行政办公楼项目,地上5层,地下一层,框架结构,坡屋面,含隔热层,建筑高度:18.900米,主要结构跨度及柱距:8.1米、7.6米,采用人工挖孔灌注桩基础,基础设计等级为丙级,抗震设防烈度为6度。
该资料包含:结构设计总说明,结构设计总说明,桩基设计说明及桩基一览表,空心楼盖 结构设计说明 ,基础图,基础详图,内模板图,梁配筋图,板配筋图,柱布置图,楼梯图等共计24张图。
分享投稿时间:近几年11月。

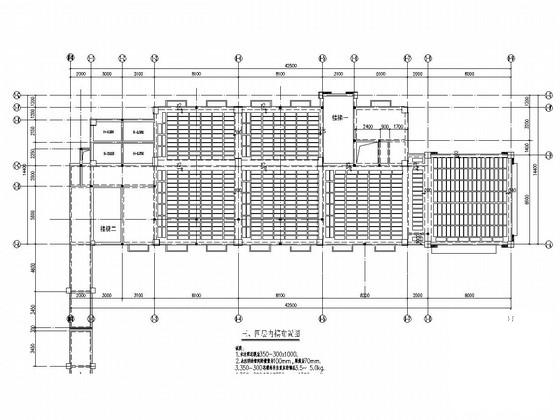

内模布置图

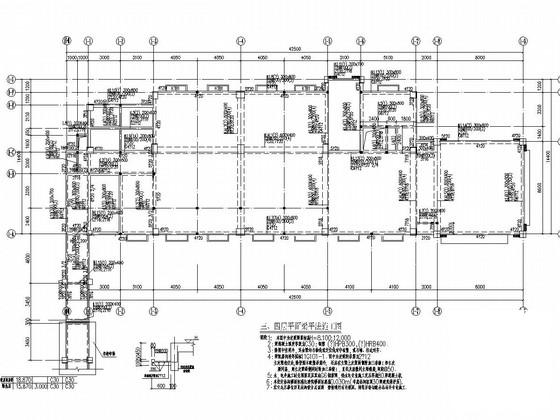

梁配筋图

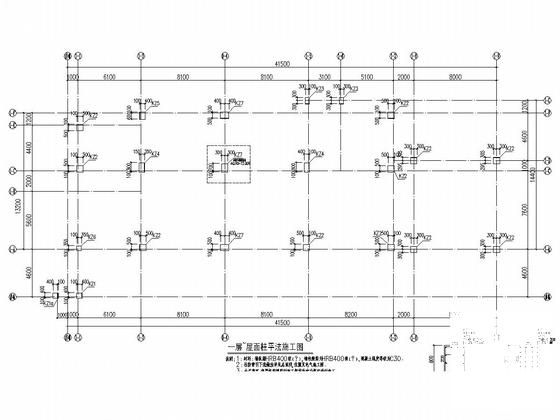

柱布置图

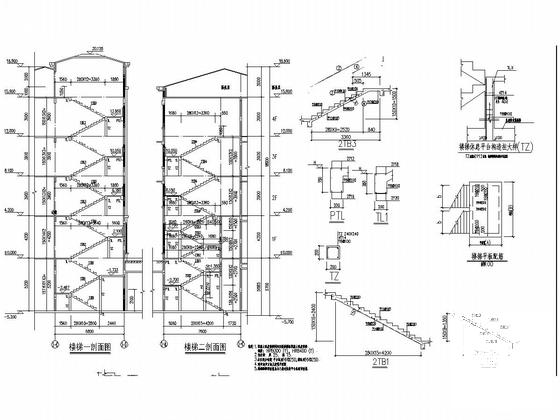

楼梯图

桩设计说明

板配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

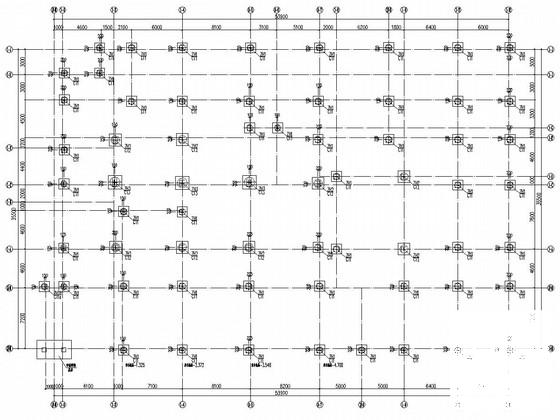

  • 框架结构综合楼 - 1
    框架结构综合楼 - 1
  • 框架结构综合楼 - 2
    框架结构综合楼 - 2
  • 框架结构综合楼 - 3
    框架结构综合楼 - 3
  • 框架结构综合楼 - 4
    框架结构综合楼 - 4
  • 框架结构综合楼 - 5
    框架结构综合楼 - 5
  • 框架结构综合楼 - 6
    框架结构综合楼 - 6
  • 框架结构综合楼 - 7
    框架结构综合楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
