6层框架结构中学行政图纸书楼结构设计施工CAD图纸

附件详情

该项目是中学迁扩建工程行政图书楼项目，地上6层，框架结构，地下1层车库，高度：23.4m，采用机械钻孔灌注桩基础，基础设计等级为乙级。抗震设防烈度为6度。

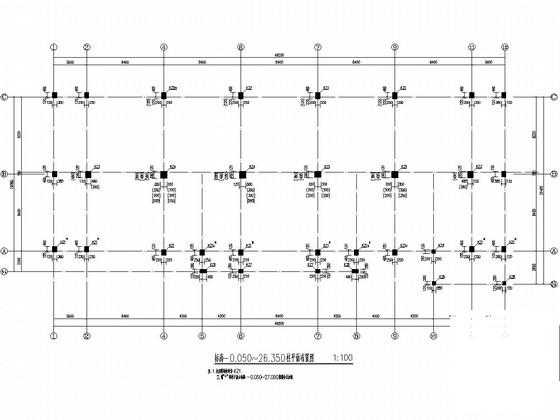

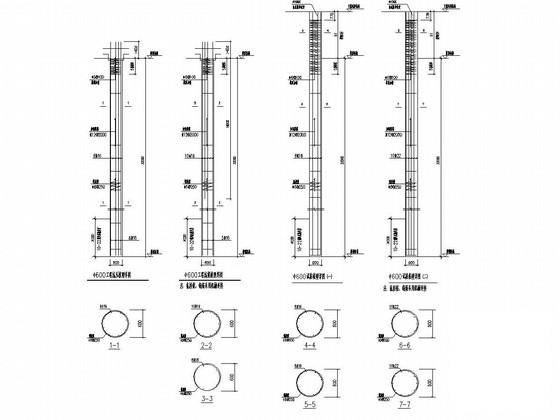

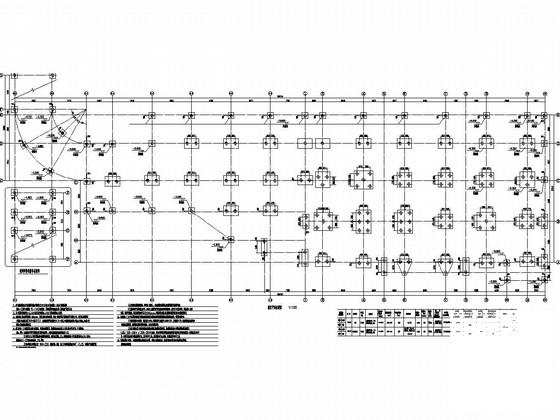

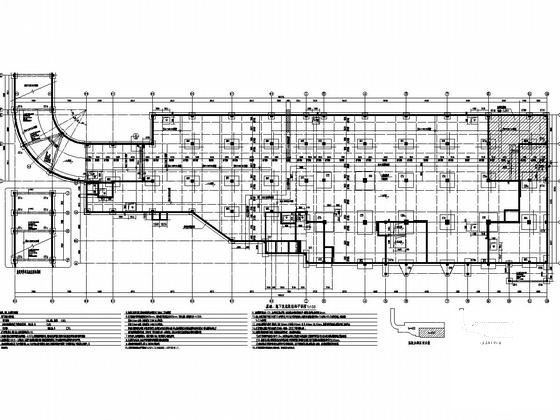

地下室该资料包含：结构设计总说明，桩位平面布置图，基础、地下室底板结构平面图，基础详图，墙柱 平面布置图 ，柱表，墙表,坡道结构详图，人防口部详图,柱帽详图等10张图。

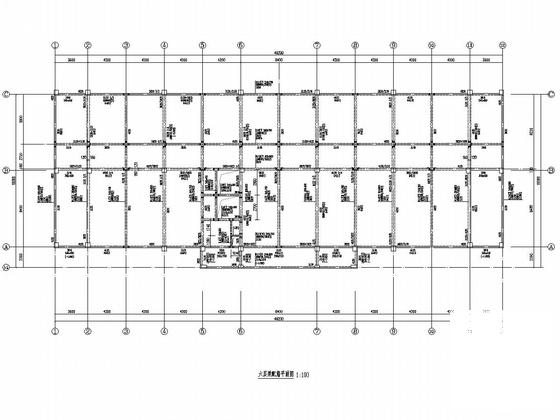

地上该资料包含：结构设计总说明，楼梯构造通用图及说明，梁板柱结构图，楼梯间大样，共计18张图。
