5层框架结构中学实验楼结构设计施工CAD图纸

附件详情

该项目是中学教学实验楼项目，包括实验楼1、2两栋，地上五层，框架结构，1层裙房，钢结构，采用泥浆护壁成孔灌注桩，桩基设计等级为乙级。抗震设防烈度为6度。

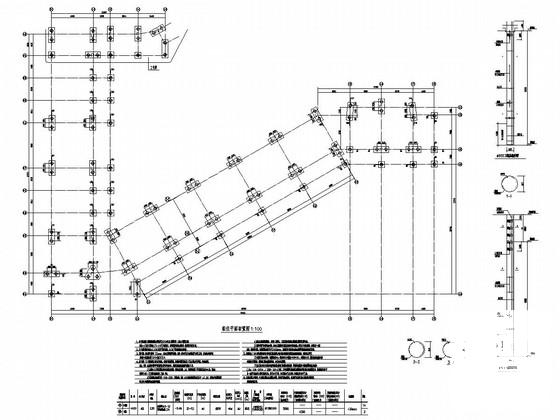

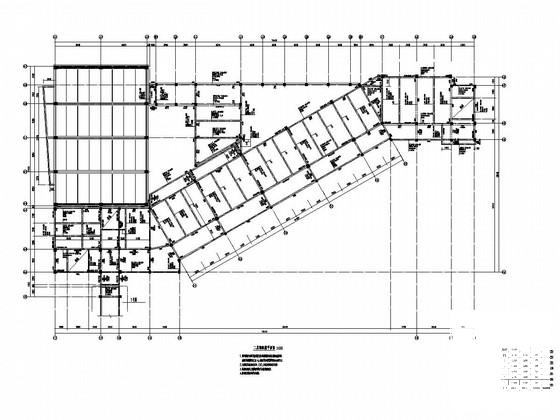

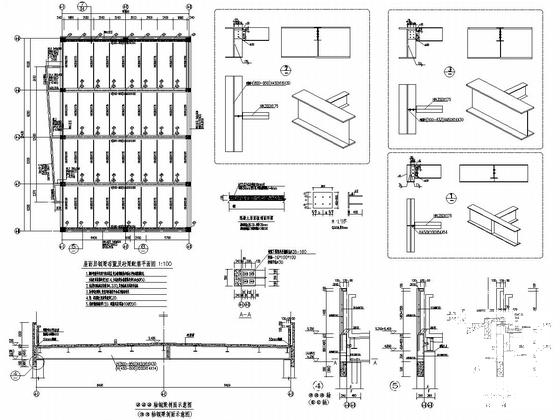

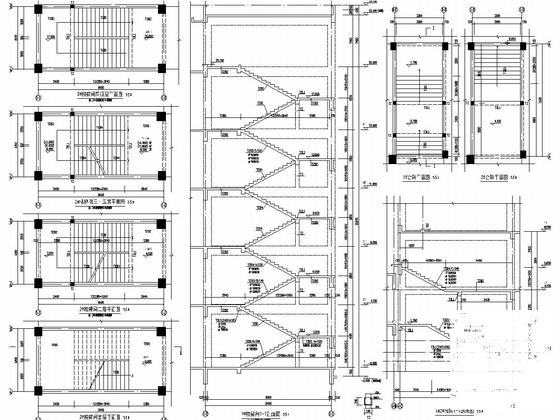

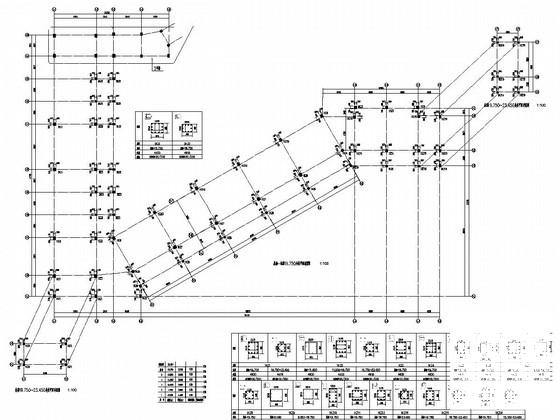

该资料包含：结构设计总说明，楼梯构造通用图及说明，钢结构设计总说明，桩位 平面布置图 ，基础结构平面图，各层结构平面图，梁配筋平面图，楼梯间大样，焊接节点大样，屋面层钢梁布置及砼梁配筋平面图，屋面层结构平面图、钢结构屋面桁架锚栓及埋件布置图，共计32张图。
分享投稿时间：近几年10月。
