5423平米地上4层中学实验楼采暖CAD施工图纸
- 设计详细说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计面积：5423.6平方米
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计内容：通风,采暖
- 采暖系统：热水辐射
附件详情
中学东实验楼，建筑面积5423.6平方米，地上4层， 该项目采暖供回水由集中热交换站提供。采暖供回水温度为60/50°C，采暖系统定压及补水由热交换站解决。该项目采暖方式为地板低温辐射供暖。中学西实验楼，建筑面积5277.5平方米，地上4层，
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

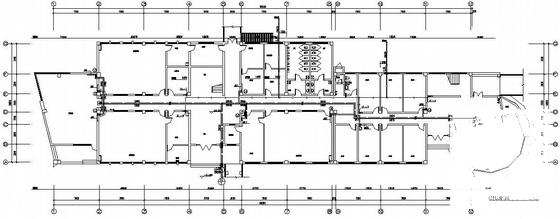

中学实验楼施工图 - 1 -

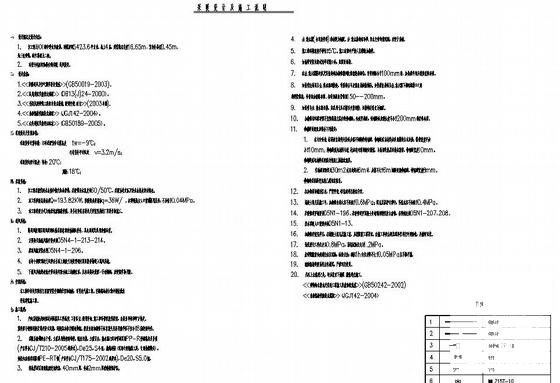

中学实验楼施工图 - 2 -

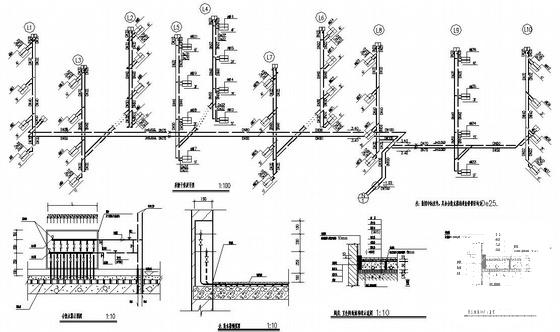

中学实验楼施工图 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：3.45 MB
- 收藏次数：0
-
文件名称：
附件-995858778899097067650.rar
