7043平米小区地上11层采暖CAD施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：7043.9平方米
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计内容：采暖
- 采暖系统：散热器供暖,热水辐射
- 项目所在地：宁夏
附件详情
该项目为宁夏某2#、3#楼，每幢楼总建筑面积为7043.9平方米,地上为十一层建筑，地下为一自行车库。采暖方式地上部分为地板辐射采暖，自行车库为散热片。采暖热负荷为352.8kw，热负荷指标为49w/m2 。热源接自附近小区换热站,二次水供回水温度为60～50℃。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

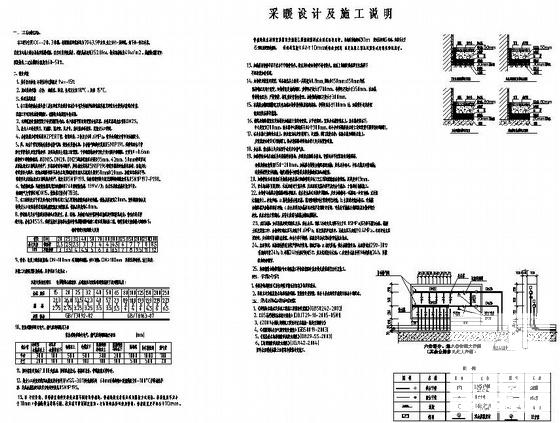

采暖施工图纸 - 1 -

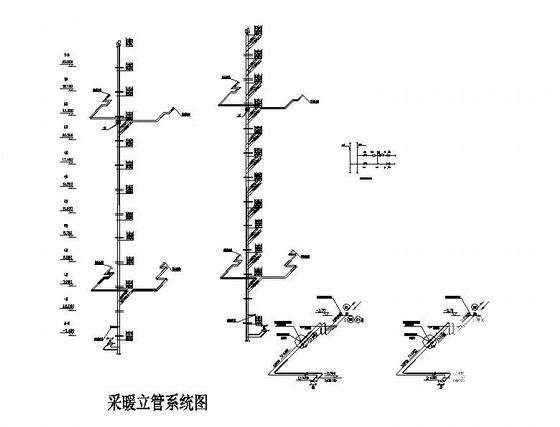

采暖施工图纸 - 2 -

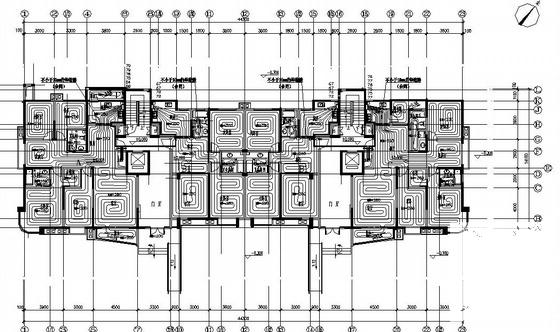

采暖施工图纸 - 3 -

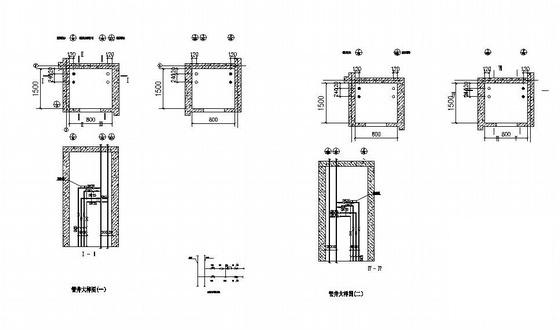

采暖施工图纸 - 4
