44750平米地上17层办公楼采暖通风CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:44750.2平方米
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计内容:通风,采暖
  • 采暖系统:散热器供暖

附件详情

本建筑地上十七层,地下一层。地上总建筑设计面积:44750.2平方米; 地下总建筑设计面积:7660.5平方米;该项目冬季采暖采用散热器采暖,一层、二层散热器采暖采用水平单管串联式,二层以上采用单双管垂直串形式。分为高低两个区,1~12层为低区,13层~17层为高区。散热器选用铜铝复合散热器TLF600/75X75。该项目通风设计内容为地下车库的排烟、通风、防烟楼梯间及电梯前室加压送风设计。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

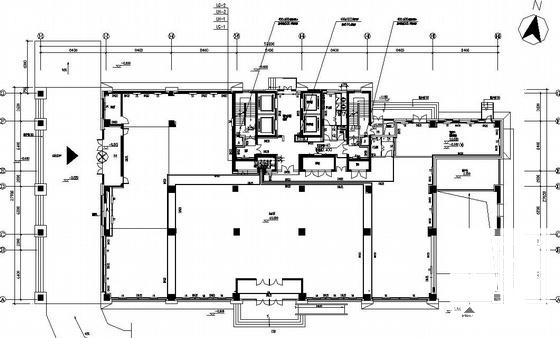

  • 办公楼采暖施工图 - 1
    办公楼采暖施工图 - 1

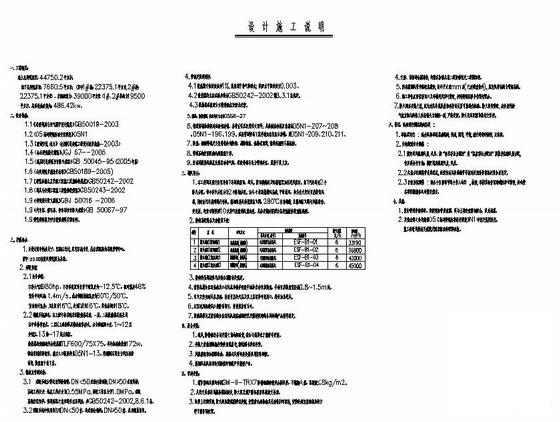

  • 办公楼采暖施工图 - 2
    办公楼采暖施工图 - 2

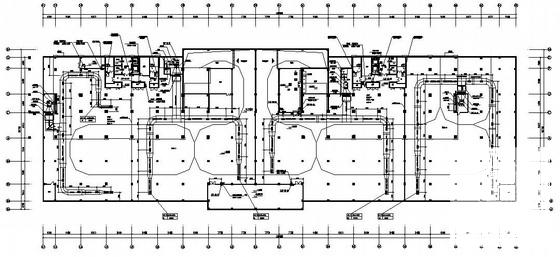

  • 办公楼采暖施工图 - 3
    办公楼采暖施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
