3808平米地上5层教学楼采暖通风CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3808平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计内容:通风,采暖
  • 采暖系统:散热器供暖
  • 水系统:同程式

附件详情

某县中学(职业学校)教学楼,共五层,建筑面积3808平方米,采暖系统采用上供下回垂直单管跨越同程式热水采暖系统,回水干管汇合处设手动调节阀,每组散热器均装温控阀,实现分室温控,在采暖总入口进行热量总计量。散热器选用四柱760型铸铁散热器。厕所设设天花板式通风器机械排风。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

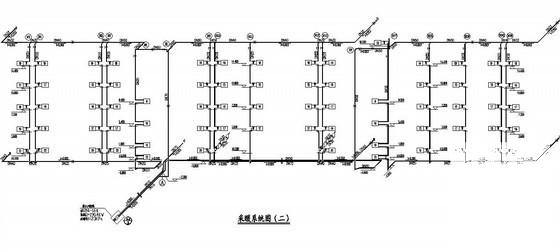

  • 教学楼采暖通风 - 1
    教学楼采暖通风 - 1

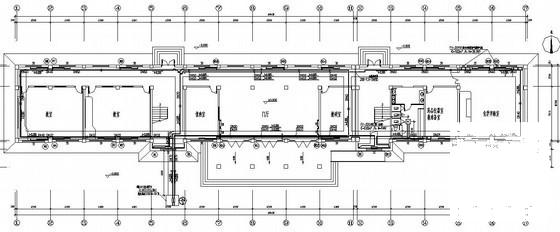

  • 教学楼采暖通风 - 2
    教学楼采暖通风 - 2
以上是部分截图,请下载附件后查看完整高清内容
