国内28890平米地上13层大厦空调采暖CAD施工图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计面积：28890平方米
- 建筑地上层数：13层
- 建筑地下层数：3层
- 图纸设计深度：施工图
- 参考图纸：25张
- 设计内容：空调,通风,防排烟
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统,空气-水系统
- 水系统：双管制,同程式
- 项目所在地：北京
附件详情
大厦工程为高层写字楼，总建筑设计面积：28890平方米。地下三层，地上十三层。该项目地下三层为六级人防工程，兼平时停车场。地下二层为停车场，地下一层为设备用房，一层主要为门厅及部分营业用房，标准层均为大空间写字间。该项目采用离心式制冷机组 19XL450两台，30HR-161一台，冷冻水供回水温度为 7/12°C，设置于地下一层设备机房，分别供给各层的空调机组、新风机组及风机盘管；
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

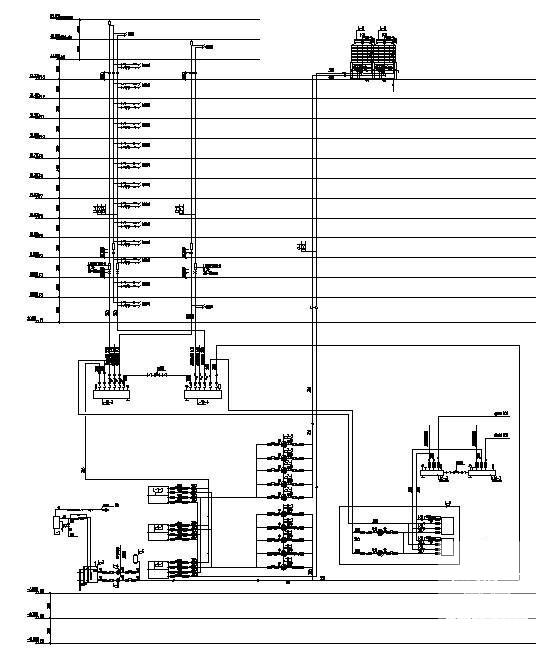

采暖施工图纸 - 1 -

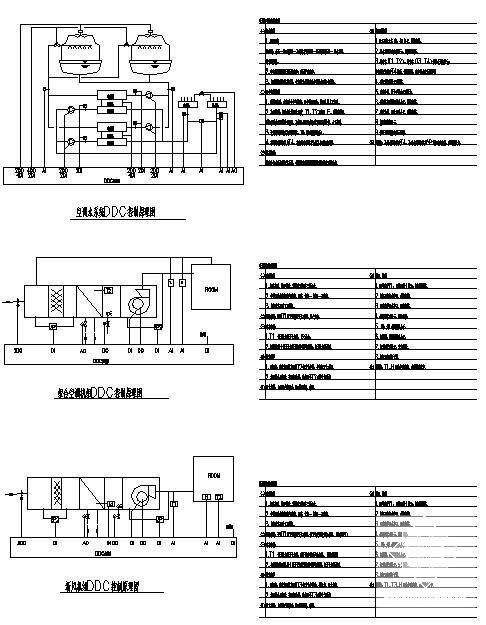

采暖施工图纸 - 2 -

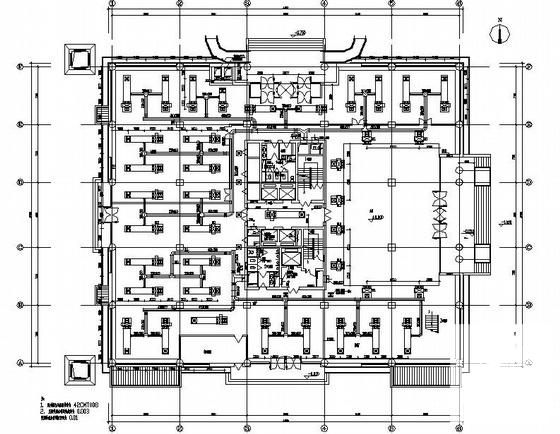

采暖施工图纸 - 3 -

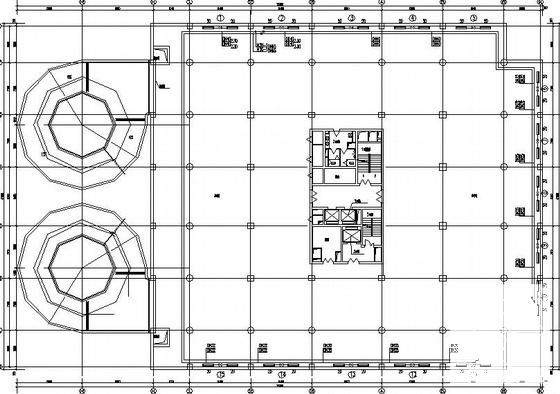

采暖施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
