一份8层框架结构服务中心结构CAD施工图纸（裙房）(楼梯配筋图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 地上层数：8层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：29张
• 设计年代：近代

附件详情

该附件为某服务中心的结构施工图，主楼为8层，主要用作办公，含有一层裙房，主要用作连廊和设备用房。结构体系为钢筋混凝土框架结构，其中主楼的基础类型为PHC桩基，设计等级为乙级，裙房的桩型为PC桩，设计等级为丙级，6度设防。
该资料包含： 结构设计说明 、承台平面图、基础结构平面图、梁配筋平面图、柱 平面布置图 、楼梯配筋图等共29张图纸。
出图时间：近代.12。

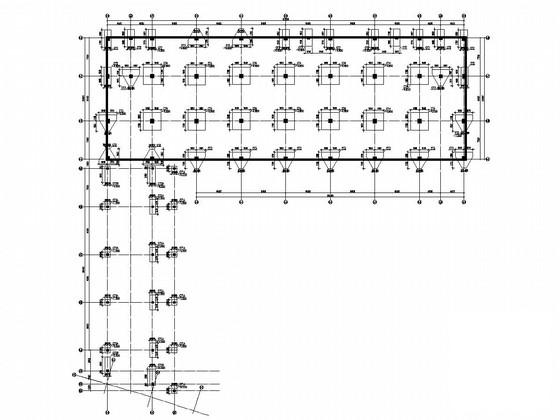

基础结构平面图

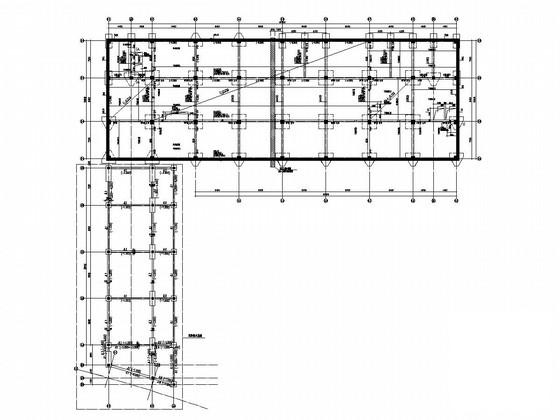

一层结构平面图

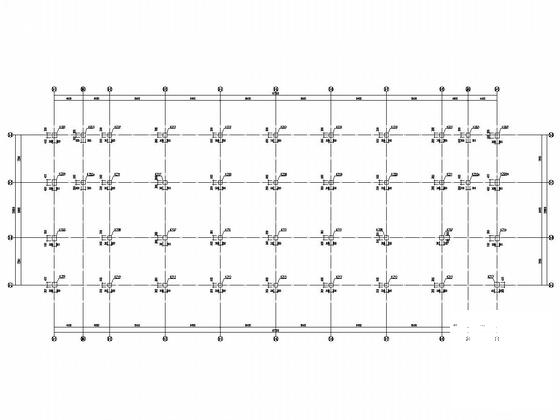

标高8.950~12.850柱平面布置图

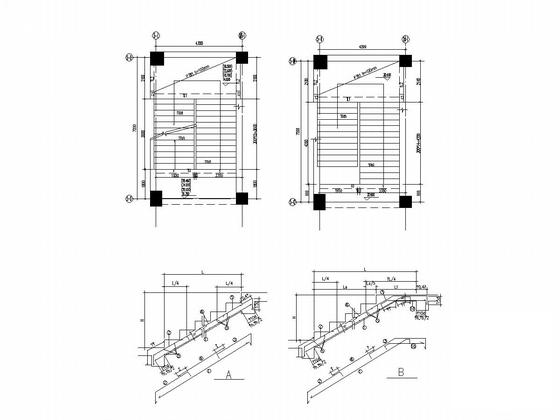

楼梯配筋详图

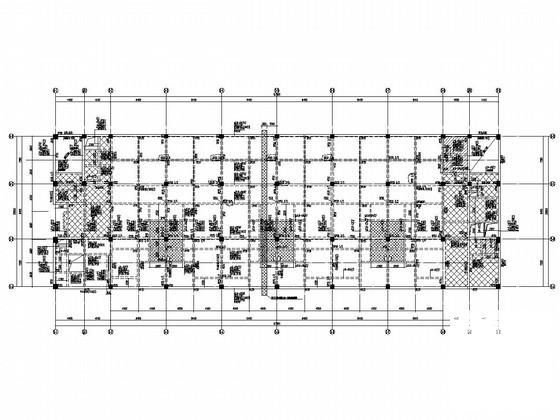

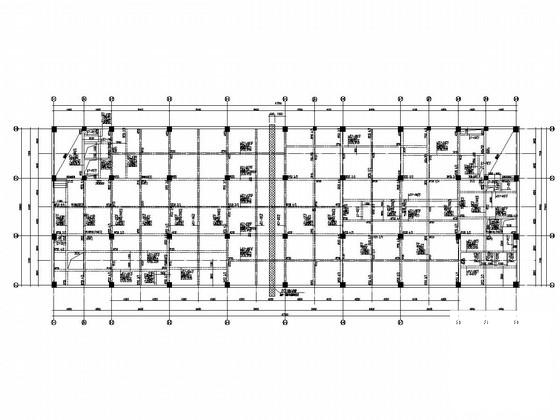

六层梁配筋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
