一份7层服务中心框架结构CAD施工图纸(地震影响系数)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.50kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目结构类型：地上建筑为7层，高度26.400m，局部设有一层地下室。建筑物的抗震设防标准：丙类建筑。
该项目建筑物的结构抗震等级：框架为二级。
水平地震影响系数最大值：0.12
楼层最小地震剪力系数：0.024
场地特征周期：0.55s

该资料包含：
结构设计总说明、钻孔灌注桩设计说明、基础平面图、桩位平面图、基础详图、结
构平面图、梁配筋平面图、墙、柱定位图共15张图纸

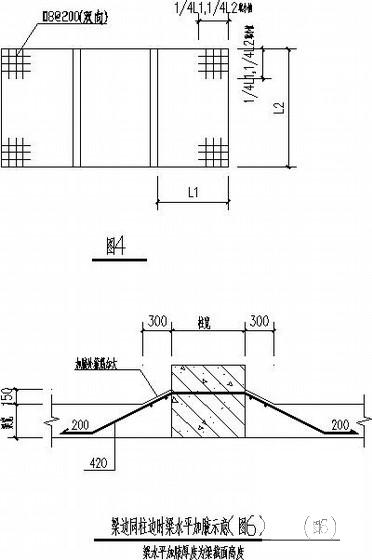

第 1 张图

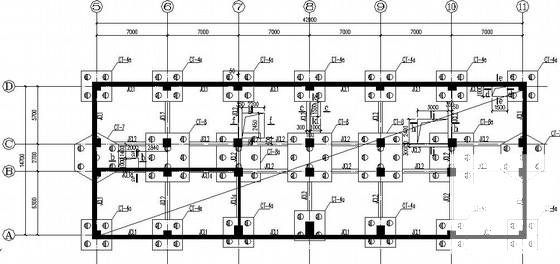

第 2 张图

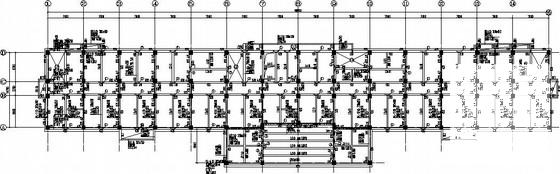

第 3 张图

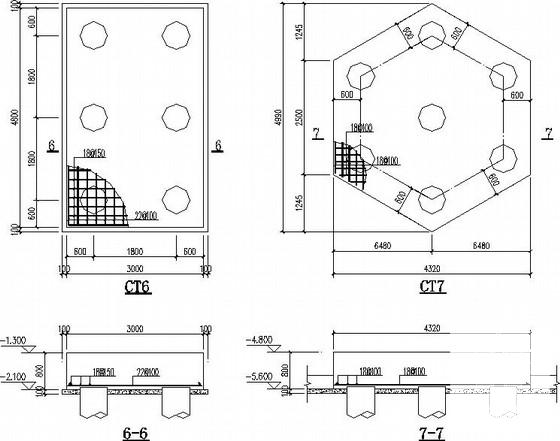

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
