[建筑设计防火规范]油漆厂泡沫灭火消防设计图纸

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某油漆厂泡沫灭火消防图纸 　　 　　一、设计依据： 　　 1、《建筑设计防火规范》(GBJ16-87）2001年版 　　 2、《低倍数泡沫灭火系统设计规范》（GB50151-92）2000年版 　　 二、设计范围： 　　 该资料仅包括厂房、仓库消火栓及泡沫灭火装置安装。 　　三、系统简介： 　　 1、该项目室内消防用水量为15L/S，室外消防用水量为20L/S。 2、 　　 2、消火栓给水系统由市政管网供水。 　　 3、室内消火栓按照99S202施工，采用SG系列明装。室内消火栓直径DN65，衬胶水龙带长度为25m;水枪喷嘴口径19mm，室内消火栓的安装高度为1.10m。室外消火栓按照99S201施工。 　　 4、水泵接合器参照99S203施工，当采用SQ100-A型水泵接合器时，取消闸门井。 　　 5、低倍数泡沫灭火系统必须采用低倍数泡沫灭火剂，该项目厂区设专用泡沫液池。 　　 6、泡沫液储池的安装必须符合施工规范规定，且应符合现行国家标准《容器工程质量检验评定标准》中的有关规定。 　　 7、泡沫比例混合器安装时，液流方向应与标注的方向一致。 　　 8、根据灭火器规范每层相应位置设一定数量的手推式泡沫灭火器。 　　 9、系统管道上所有的阀门都应标有明显的启闭标志。 　　 10、消防干管上的水流指示器联动水泵控制柜。 　　 11、水泵基础需要二次浇灌的，应该待设备到货核对基础尺寸无误后方可进行。

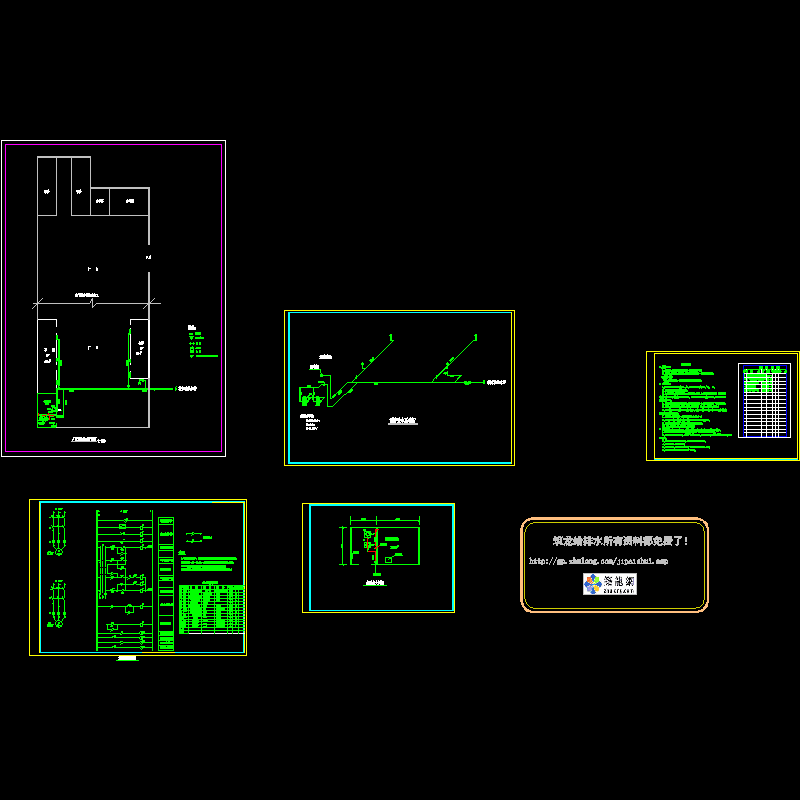

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
